Dettagli del prodotto
Luogo di origine: DongGuan
Marca: MENTO
Certificazione: FCC.ROHS,CCC
Numero di modello: M2012EL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 3
Imballaggi particolari: 1200 mm*1500 mm*1800 mm
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 10pcs + 20 giorni lavorativi
Velocità di ispezione: |
Fino a 1000 mm/s |
Tipo di prodotto: |

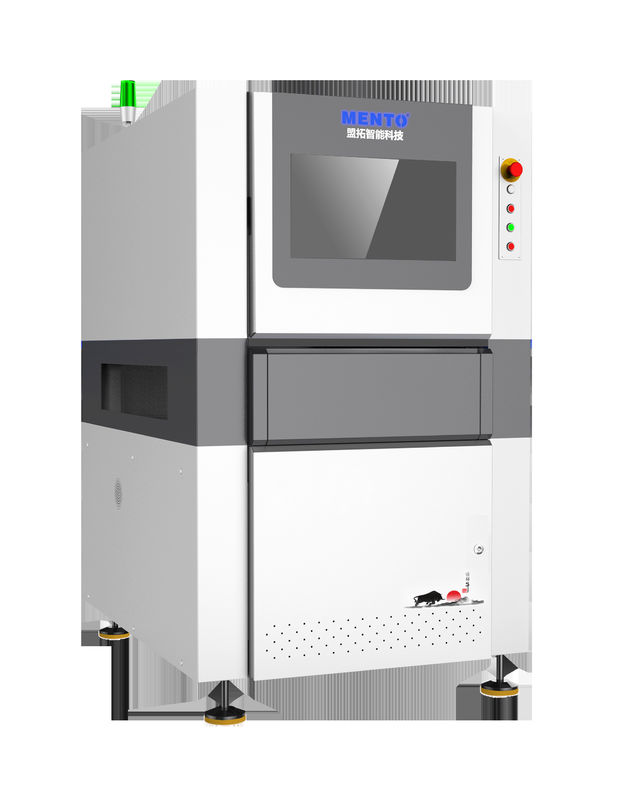

Apparecchiature di ispezione ottica automatica |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Tipo di LED: |
Mini/Micro LED |
Metodo di ispezione: |
Automazione |
Risoluzione: |
Fino a 5 μm |
Sistema operativo: |
Finestre |
Classificazione dei difetti: |
Classificazione e smistamento automatizzati |
Sistema ottico: |
Fotocamera ad alta risoluzione |
Connettività: |
Ethernet, USB |
Gestione dei dati: |
Analisi e memorizzazione dei dati in tempo reale |
Software: |
Software avanzato di elaborazione delle immagini |
Campo visivo: |
Fino a 300 mm x 300 mm |
Sistema di illuminazione: |
Illuminazione a LED |
Determinazione dei difetti: |
Difetti di pixel, difetti di colore, difetti di superficie |
Velocità di ispezione: |
Fino a 1000 mm/s |
Tipo di prodotto: |
Apparecchiature di ispezione ottica automatica |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Tipo di LED: |
Mini/Micro LED |
Metodo di ispezione: |
Automazione |
Risoluzione: |
Fino a 5 μm |
Sistema operativo: |
Finestre |
Classificazione dei difetti: |
Classificazione e smistamento automatizzati |
Sistema ottico: |
Fotocamera ad alta risoluzione |
Connettività: |
Ethernet, USB |
Gestione dei dati: |
Analisi e memorizzazione dei dati in tempo reale |
Software: |
Software avanzato di elaborazione delle immagini |
Campo visivo: |
Fino a 300 mm x 300 mm |
Sistema di illuminazione: |
Illuminazione a LED |
Determinazione dei difetti: |
Difetti di pixel, difetti di colore, difetti di superficie |
Progettazione della piattaforma scientifica
Sonde di prova ad alta precisione
1Garanzia di coerenza di migliaia di sonde di contatto
2. Garantire la costanza della luminosità dei Mini LED
3. vita operativa di 100.000 cicli.
4. capacità di soluzione di componenti estremamente piccoli e altamente densi
Piattaforma di fusione complessiva
Garantire efficacemente la stabilità del funzionamento continuo
Potente sistema software
Punti di ispezione: mal colorato, eccesso di luminescenza, sotto luminescenza, anomalia cromatica, ecc.
prova statica: R, G, B, W;
prova dinamica: scansione orizzontale, scansione verticale, scansione obliqua (scansione interlacciata o scansione progressiva);
Connessione senza soluzione di continuità con apparecchiature di rielaborazione automatiche per fornire dati di navigazione accurati.
Prova statica: luminescenza del LED rosso Prova statica: luminescenza del LED verde
| Controllo dell'aspetto dei mini/micro LED | ||
| Modello | M2012EL | |
| Ispezione | Articoli di ispezione | Bad die, over luminescence, under luminescence, anomalia cromatica |
| Metodo di ispezione | Processing delle immagini, machine learning | |
| Optico | Fotocamera | 12MP |
| Lenti | Lente bi-telecentrica ad alta risoluzione | |
| Risoluzione | 10 μm | |
| Fonte di luce | RGB | |
| Configurazione | PC | CPU: Intelli7, RAM: DDR4-32G, GPU: GTX1660-6G SSD:250G, HDD:2T |
| Monitor | 22 "LED | |
| Sistema operativo | Windows 10 Professional 64-bit/Ubuntu | |
| Prestazioni | Altezza massima consentita dei componenti | Superiore 20 mm, inferiore 30 mm (customizabile) |
| Spessore del PCB | 1 ~ 5 mm | |
| Guidatore | Servo motor + Screw guide | |
| Velocità di movimento | Max: 600 mm/s | |
| PCB fixture height | 900 + 20 mm (dal pavimento alla superficie del dispositivo) | |
| Specificità | Dimensione del PCB | Max: 600 mm x 500 mm ((single track, track width adjustable) |
| Potenza | AC220V/50Hz/2000W | |
| Dimensiones | W1350xD1000xH1650mm ((without alarm light)) | |
| Peso | 1100 kg. | |
| Requisito di pressione dell'aria | ≥ 0,5 MPa | |
| Requisiti ambientali | Temperature: da 5 a 40 °C, umidità relativa: da 25% a 80% (no frost) | |
| Comunicazione upstream e downstream | Interfaccia standard SMEMA /communication with rework equipment | |
