Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Metodo di allineamento: |
Allineamento automatico |
Area di ispezione: |
Fino a 510 x 510 mm |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
tipo di fotocamera: |
Fotocamera digitale 3D |
Fornitore di energia: |
AC 220V, 50/60Hz |
Software: |
Interfaccia utente intuitiva |
Illuminazione: |
RGB LED |
Metodo di ispezione: |
Ispezione 3D |
Metodo di allineamento: |
Allineamento automatico |
Area di ispezione: |
Fino a 510 x 510 mm |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
tipo di fotocamera: |
Fotocamera digitale 3D |
Fornitore di energia: |
AC 220V, 50/60Hz |
Software: |
Interfaccia utente intuitiva |
Illuminazione: |
RGB LED |
Metodo di ispezione: |
Ispezione 3D |
Una delle caratteristiche chiave di queste apparecchiature AOI è il suo avanzato sistema di illuminazione LED RGB, che offre illuminazione di alta qualità per un'ispezione precisa dei PCB.Il sistema di illuminazione è progettato per evidenziare anche i più piccoli difetti, assicurando che ogni aspetto della scheda sia accuratamente ispezionato.
Un'altra caratteristica importante di questo sistema di ispezione dei circuiti stampati è il suo software di interfaccia utente intuitivo, facile da usare e che fornisce un feedback in tempo reale.agevolare l'identificazione e la risoluzione da parte degli operatori di eventuali problemi che possono sorgere durante il processo di ispezione;Questo software è inoltre progettato per essere altamente personalizzabile, consentendo agli operatori di adattare il processo di ispezione alle esigenze specifiche del loro impianto di produzione.
L'allineamento automatico è un'altra caratteristica fondamentale di questa apparecchiatura AOI per PCB, che garantisce che il processo di ispezione sia accurato ed efficiente.ridurre il rischio di errori e migliorare il controllo generale della qualitàIl sistema di allineamento automatico è progettato per essere altamente preciso, garantendo che ogni aspetto della tavola sia accuratamente ispezionato.
La macchina 3D AOI è alimentata da corrente alternata 220V, 50/60Hz, garantendo che possa essere utilizzata in una vasta gamma di ambienti di produzione.garantire che la macchina funzioni in modo regolare ed efficienteQuesto lo rende una scelta ideale per i produttori in cerca di un sistema di ispezione PCB affidabile ed efficiente.
In conclusione, la macchina 3D AOI è un sistema di ispezione PCB avanzato e versatile che offre una serie di funzionalità per migliorare il controllo della qualità nella produzione di PCB.Con i suoi tre diversi tipi di ispezione, sistema di illuminazione avanzato, software intuitivo e allineamento automatico,Questa apparecchiatura AOI è uno strumento essenziale per qualsiasi produttore che desideri migliorare la qualità e l'efficienza del suo processo di ispezione dei PCB.Come uno dei principali produttori di apparecchiature AOI, siamo orgogliosi di offrire questo prodotto innovativo e affidabile ai nostri clienti.
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |

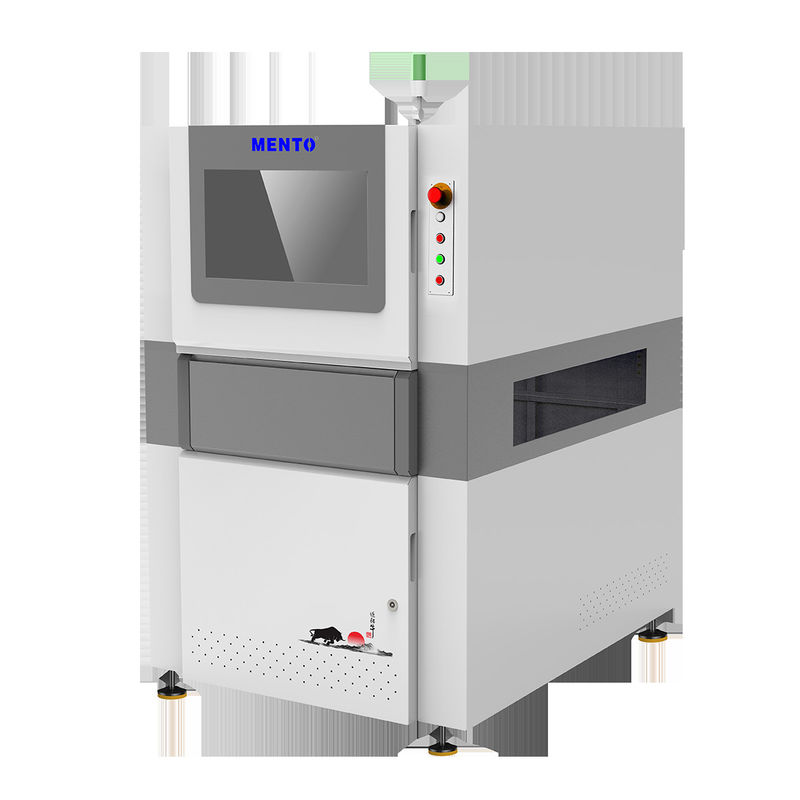

La nostra macchina 3D AOI è un'attrezzatura di ispezione PCB di ultima generazione che offre capacità di ispezione 3D per garantire la massima qualità di ispezione per i vostri circuiti stampati.Con allineamento automatico e interfaccia utente intuitiva, la nostra macchina di ispezione 3D AOI è lo strumento perfetto per qualsiasi processo di produzione di PCB.
| Attributo del prodotto | Valore |
| Nome del prodotto | Macchina di ispezione 3D AOI |
| Risoluzione | 10 μm |
| Sistema operativo | Windows 10 |
| Dimensione | L 1300 X W 1300 X H 1500 mm |
| Metodo di ispezione | Ispezione 3D |
| Tipo di fotocamera | Fotocamera digitale 3D |
| Velocità di ispezione | Fino a 80 cm2/s |
| Peso | 800 kg |
| Metodo di allineamento | Allineamento automatico |
| Software | Interfaccia utente intuitiva |
| Zona di ispezione | Fino a 510 x 510 mm |
| Parole chiave | Macchine per l'ispezione 3D AOI, apparecchiature per l'ispezione 3D AOI per PCB, macchine per l'ispezione 3D AOI |
La macchina Mento-01 3D AOI è utilizzata principalmente per ispezionare i circuiti stampati (PCB).I tipi di controllo della macchina la rendono uno strumento versatile per il controllo e la garanzia della qualità in vari ambienti di produzioneLe dimensioni della macchina sono L 1300 X W 1300 X H 1500 mm, che la rendono compatta e facile da integrare nelle linee di produzione esistenti.
Il sistema di illuminazione RGB LED della macchina AOI 3D Mento-01 garantisce che i componenti della scheda siano illuminati in modo uniforme, facilitando il rilevamento dei difetti e garantendo ispezioni di alta qualità.La versatilità della macchina e il software intuitivo la rendono adatta a varie occasioni e scenari di applicazione del prodotto.
Uno degli scenari di applicazione per la macchina AOI 3D Mento-01 è nella produzione elettronica su larga scala.L'elevata efficienza e precisione della macchina la rendono ideale per la produzione in serie di apparecchi elettronici con i minimi difetti. The machine's compact size and simple integration into existing production lines make it an attractive option for manufacturers looking to streamline their processes and increase their production capacity.
Un altro scenario di applicazione per la macchina AOI 3D Mento-01 è in ricerca e sviluppo.la qualità complessiva delle schede lo rende uno strumento prezioso per gli innovatori e gli ingegneriPermette di rilevare e correggere errori in modo rapido e accurato, riducendo il tempo e i costi di sviluppo del prodotto.
In conclusione, la macchina AOI 3D Mento-01 è un sistema di ispezione PCB versatile ed efficiente, adatto a varie occasioni e scenari di applicazione del prodotto.software intuitivo, e il sistema di illuminazione LED RGB lo rendono uno strumento prezioso per il controllo e la garanzia della qualità nella produzione elettronica su larga scala e negli ambienti di ricerca e sviluppo.
Mento-01 è una macchina 3D AOI prodotta dai produttori di attrezzature aoi in Cina.Il prezzo è negoziabile e il tempo di consegna è di 1 settimana. I termini di pagamento sono in linea e la capacità di fornitura è di 1000 / mese. Il metodo di allineamento della macchina è automatico e i tipi di ispezione includono giunto di saldatura, componente e difetto.L'area di ispezione è fino a 510 X 510 mm e l'illuminazione è LED RGB. Il software ha un'interfaccia utente intuitiva, che lo rende facile da usare per tutti gli operatori.
Il prodotto 3D AOI Machine è supportato da un supporto tecnico e servizi completi per garantire prestazioni ottimali e tempi di fermo minimo.Il nostro team di esperti è disponibile per fornire assistenza con l'installazioneOffriamo anche supporto tecnico remoto e servizi di riparazione in loco per risolvere eventuali problemi.Forniamo aggiornamenti software e servizi di personalizzazione per soddisfare le esigenze uniche dei nostri clientiIl nostro obiettivo è quello di fornire un supporto affidabile ed efficiente per massimizzare la produttività della vostra macchina 3D AOI.
Imballaggio del prodotto:
La macchina 3D AOI è accuratamente confezionata in una scatola di cartone robusta per garantire una consegna sicura.La macchina è avvolta in schiuma protettiva e tutti i componenti sono posizionati in modo sicuro nella scatola per evitare danni durante la spedizione.
Spedizione:
Offriamo la spedizione in tutto il mondo per la macchina 3D AOI. I tempi di spedizione variano a seconda della destinazione, ma ci sforziamo di consegnare la tua macchina il più rapidamente possibile.Tutte le spedizioni sono completamente assicurate e forniamo un numero di tracciamento in modo da poter monitorare il pacco durante il trasporto.
D: Qual è il numero di modello della macchina 3D AOI?
R: Il numero di modello della macchina AOI 3D è Mento-01.
D: Dove viene fabbricata la macchina 3D AOI?
R: La macchina AOI 3D è prodotta a Dongguan, in Cina.
D: Quali certificazioni ha la macchina 3D AOI?
R: La macchina 3D AOI è certificata ISO9001 e ISO14001.
D: Qual è la quantità minima di ordine per la macchina AOI 3D?
R: Il numero minimo di ordini per la macchina 3D AOI è 1.
D: Qual è il prezzo della macchina AOI 3D?
R: Il prezzo della macchina AOI 3D è negoziabile.
D: Qual è il tempo di consegna per la macchina AOI 3D?
R: Il tempo di consegna per la macchina AOI 3D è di 1 settimana.
D: Quali sono i termini di pagamento per la macchina 3D AOI?
R: Le condizioni di pagamento per la macchina AOI 3D sono in linea.
D: Qual è la capacità di approvvigionamento per la macchina AOI 3D?
R: La capacità di approvvigionamento per la macchina AOI 3D è di 1000 al mese.
