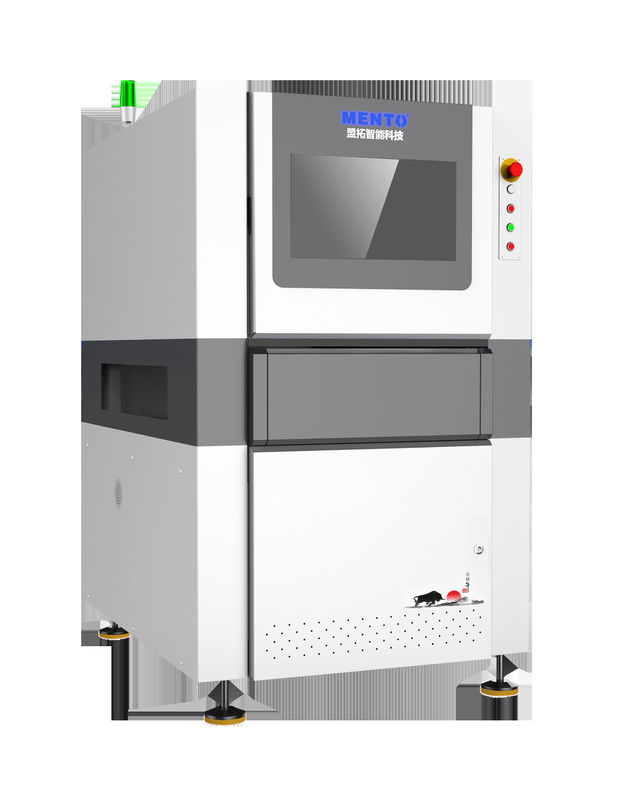

2D Automatic Optical SMT AOI Machine Controllo visivo avanzato del PCB

Name: 2D Automatic Optical SMT AOI Machine Controllo visivo avanzato del PCB
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2012DT
Price: Negoziabile USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: DongGuan

Marca: MENTO

Certificazione: FCC.ROHS,CCC

Numero di modello: K2012DT

Termini di trasporto & di pagamento

Quantità di ordine minimo: 3

Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Dettagli del prodotto

Evidenziare:
                                                                                                                                                                                                                                    Macchina 2D automatizzata SMT AOI, Macchina AOI SMT PCB visiva, Macchine per l'ispezione visiva a PCB SMT


Risoluzione:	10 μm	Fornitore di energia:	110-240V AC, 50/60Hz
Sistema operativo:	Finestre	Velocità di ispezione:	Fino a 1000 mm2/s
Funzione:	Rilevare i difetti sulle schede di circuito stampato	tipo di fotocamera:	CCD ad alta risoluzione
Applicazione:	Ispezione ottica automatizzata	Dimensioni:	1200 mm x 800 mm x 1500 mm

Risoluzione:	10 μm
Fornitore di energia:	110-240V AC, 50/60Hz
Sistema operativo:	Finestre
Velocità di ispezione:	Fino a 1000 mm2/s
Funzione:	Rilevare i difetti sulle schede di circuito stampato
tipo di fotocamera:	CCD ad alta risoluzione
Applicazione:	Ispezione ottica automatizzata
Dimensioni:	1200 mm x 800 mm x 1500 mm

Descrizione di prodotto

Ispezione Ottica Automatizzata 2D su Doppia Linea
Modello		K2012DT
Capacità di Test	Elementi di Test	Corpo componente CHIP, giunti di saldatura componente CHIP, caratteri, giunti di saldatura DIP
	Componente Minimo	CHIP:01005 Passo:0.3mm
	Metodo di Rilevamento	Debug Parametri Algoritmo, Machine Learning
Sistema Ottico	Telecamera	Telecamera industriale a colori ad alta velocità da 12MP
	Obiettivo Telecentrico	0.36X/0.23X
	Risoluzione	10um/15um
	FOV	40x30mm /60x45mm
	Velocità di Rilevamento	3FOV/s
Proprietà Meccaniche	Spessore PCB	0.3~10mm(Deformazione ≤5mm)
	Altezza Componente	Superiore 30mm, inferiore 84mm(altezza speciale personalizzabile)
	Dispositivo di Azionamento	Servomotore+Vite a Ricircolo di Sfere+Guida Lineare
	Velocità di Movimento	Max.600mm/s
	Precisione di Posizionamento	≤8um(dopo calibrazione)
	Guida Trasporto PCB	Altezza guida trasporto PCB:900+20mm(da terra a superficie guida trasporto PCB)
		Dimensione massima PCB: 600mmxL300mm (doppia guida, doppio PCB) 600mmxL580mm (singola guida, singolo PCB)
		Distanza minima tra PCB:≤90mm
Parametri	Metodo di Alimentazione	AC220V/50Hz/2000W
	Schermo di Rilevamento	L1000mmxP1380mmxA1600mm(senza piedini 100±20mm)
	Precisione	1100KG
	Precisione di Ri-misurazione	≥0.5MPa
	Dimensioni Anello Wafer	Temperatura:5~40℃, umidità relativa 25%~80%(senza brina)
	Numero di wafer gestiti simultaneamente	Interfaccia SMEMA Standard

Caratteristiche del Prodotto - Sistemi di Visione

2D Automatic Optical SMT AOI Machine Controllo visivo avanzato del PCB

Capacità di Test del Prodotto (Doppia Linea Online)

1. Misallineamento 2. Componente Mancante 3. Inversione di Polarità 4. Non-Bagnatura 5. Foro di Saldatura 6. Anomalia Collineare 7. Saldatura Scarsa 8. Deformazione Pin

9. Saldatura Insufficiente 10. Corto Circuito 11. Offset 12. Componente DIP Mancante 13. Pin DIP non estesi......

2D Automatic Optical SMT AOI Machine Controllo visivo avanzato del PCB

Misallineamento Componente Mancante Inversione di Polarità Non-Bagnatura Deformazione Pin

2D Automatic Optical SMT AOI Machine Controllo visivo avanzato del PCB

Rilevamento collineare componenti (monorotaia online/monorotaia online 1.2m)

1. Calcola l'angolo di rotazione del componente

2. Calcola l'intervallo tra l'offset massimo e minimo del componente

3. Distanza tra i componenti

4. Distanza tra il componente e un punto o una linea di riferimento

2D Automatic Optical SMT AOI Machine Controllo visivo avanzato del PCB

Rilevamento di collinearità (collinearità, distanza assoluta, intervallo di collinearità, spaziatura retta)

Funzione di aggancio dati MES e potente sistema SPC

1. Statistiche in tempo reale dei primi 10 componenti con allarme

2. Consente di impostare un conteggio di allarme per arrestare automaticamente le apparecchiature a monte.

3. Esporta l'immagine completa di ogni PCB in tempo reale per la tracciabilità successiva

4. L'interfaccia MES sviluppata internamente supporta formati standard e personalizzati.

2D Automatic Optical SMT AOI Machine Controllo visivo avanzato del PCB

Modalità di risparmio manodopera

Attraverso la trasmissione dati e altri metodi, una persona può visualizzare i dati di allarme AOI di più linee, realizzando così una modalità di risparmio manodopera.

2D Automatic Optical SMT AOI Machine Controllo visivo avanzato del PCB
