Casa > Prodotti > Macchina di SMT AOI > RoHS ispezione ottica automatizzata PCB SPI macchina analisi dei dati in tempo reale

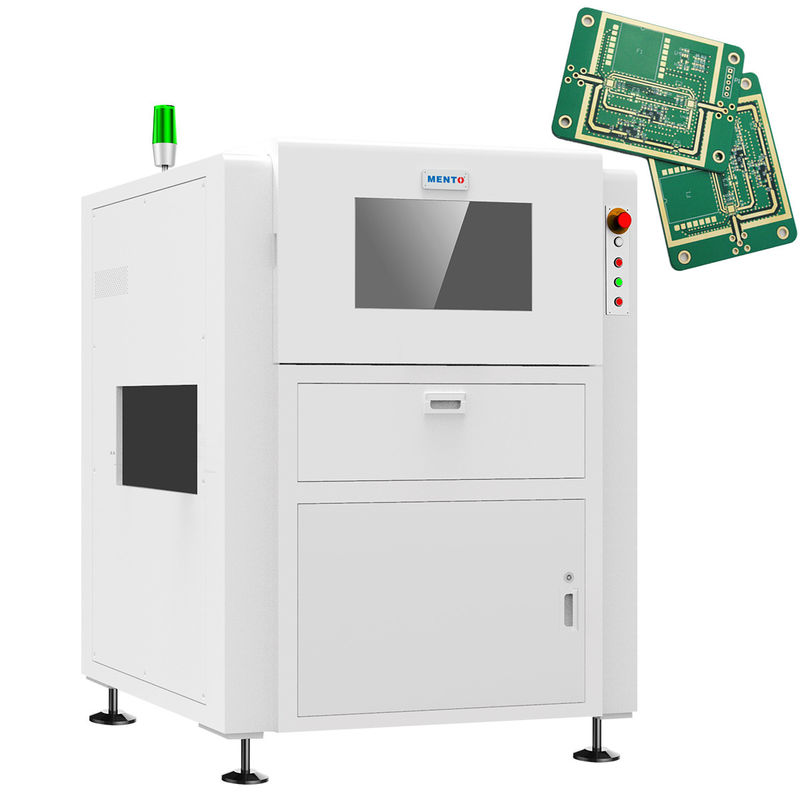

RoHS ispezione ottica automatizzata PCB SPI macchina analisi dei dati in tempo reale

Name: RoHS ispezione ottica automatizzata PCB SPI macchina analisi dei dati in tempo reale
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DT
Price: Negoziabile USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: DongGuan

Marca: MENTO

Certificazione: FCC.ROHS,CCC

Numero di modello: K2005DT

Termini di trasporto & di pagamento

Quantità di ordine minimo: 3

Imballaggi particolari: 1200 mm*1500 mm*1800 mm

Tempi di consegna: 20 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 10pcs + 20 giorni lavorativi

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Dettagli del prodotto

Evidenziare:
                                                                                                                                                                                                                                                            Macchine per l'analisi ottica automatizzata, Macchine per il controllo ROHS, Macchine per PCB aoi ROHS


Tipo di prodotto:	Apparecchiature di ispezione ottica automatica	Metodo di ispezione:	Automazione
Risoluzione:	Fino a 5 μm	Sistema operativo:	Finestre
Classificazione dei difetti:	Classificazione e smistamento automatizzati	Sistema ottico:	Fotocamera ad alta risoluzione
Gestione dei dati:	Analisi e memorizzazione dei dati in tempo reale	Software:	Software avanzato di elaborazione delle immagini
Campo visivo:	Fino a 300 mm x 300 mm

Tipo di prodotto:	Apparecchiature di ispezione ottica automatica
Metodo di ispezione:	Automazione
Risoluzione:	Fino a 5 μm
Sistema operativo:	Finestre
Classificazione dei difetti:	Classificazione e smistamento automatizzati
Sistema ottico:	Fotocamera ad alta risoluzione
Gestione dei dati:	Analisi e memorizzazione dei dati in tempo reale
Software:	Software avanzato di elaborazione delle immagini
Campo visivo:	Fino a 300 mm x 300 mm

Descrizione di prodotto

Ispezione Ottica Automatizzata 2D Online a doppio binario
Modello		K2005DT
Capacità di test	Elementi di test	Corpo componente CHIP, giunti di saldatura componente CHIP, caratteri, giunti di saldatura DIP
	Componente minimo	CHIP:01005 Passo:0.3mm
	Metodo di rilevamento	Debug parametri algoritmo, Machine Learning
Sistema ottico	Telecamera	Telecamera industriale a colori ad alta velocità da 5MP
	Obiettivo telecentrico	0.345X/0.22X/0.17X
	Risoluzione	10um/15um/20um
	FOV	24x20mm/36x30mm/48x40mm
	Velocità di rilevamento	3FOV/s
Proprietà meccaniche	Spessore PCB	0.3~10mm(Deformazione≤5mm)
	Altezza componente	Superiore 30mm, inferiore 84mm(altezza speciale personalizzabile)
	Dispositivo di azionamento	Servomotore+Vite a ricircolo di sfere+Guida lineare
	Velocità di movimento	Max.600mm/s
	Precisione di posizionamento	≤8um(dopo calibrazione)
	Guida di trasporto PCB	Altezza guida trasporto PCB:900+20mm(dal suolo alla superficie di trasporto guida PCB)
		Dimensioni massime PCB: 600mmxL300mm (doppio binario, doppio PCB) 600mmxL580mm (singolo binario, singolo PCB)
		Distanza minima tra PCB:≤90mm
Parametri	Metodo di polimerizzazione	AC220V/50Hz/2000W
	Schermo di rilevamento	L1000mmxP1380mmxA1600mm(senza piedini 100±20mm)
	Precisione	1100KG
	Precisione di ri-misurazione	≥0.5MPa
	Dimensioni anello wafer	Temperatura:5~40°C, umidità relativa 25%~80%(senza brina)
	Numero di wafer gestiti contemporaneamente	Interfaccia SMEMA standard

Capacità di test del prodotto(Doppio binario online)

1. Disallineamento 2. Componente mancante 3. Inversione di polarità 4. Non bagnatura 5. Foro di saldatura 6. Anomalia collineare 7. Saldatura scadente 8. Deformazione pin

9. Saldatura insufficiente 10. Cortocircuito 11. Offset 12. Componente DIP mancante 13. Pin DIP non estesi......

Funzione di docking dati MES e potente sistema SPC

1. Statistiche in tempo reale dei primi 10 componenti con allarme

2. Consente di impostare un conteggio di allarme per arrestare automaticamente le apparecchiature a monte.

3. Esporta l'immagine dell'intera scheda di ogni PCB in tempo reale per la successiva tracciabilità

4. L'interfaccia MES sviluppata internamente supporta formati standard e personalizzati.

Modalità di risparmio manodopera

Attraverso la trasmissione dati e altri metodi, una persona può visualizzare i dati di allarme AOI di più linee, realizzando così una modalità di risparmio manodopera.
