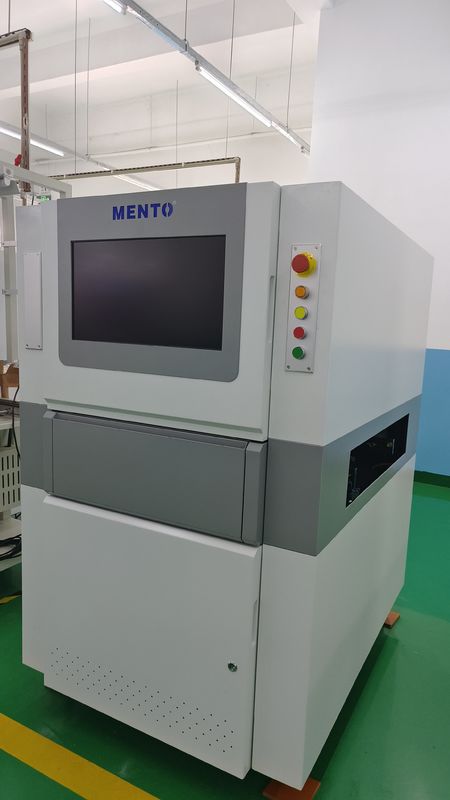

Macchina di ispezione ottica automatizzata della pasta di saldatura SMT Pick And Place

Name: Macchina di ispezione ottica automatizzata della pasta di saldatura SMT Pick And Place
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DW
Price: Negoziabile USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: DongGuan

Marca: MENTO

Certificazione: FCC.ROHS,CCC

Numero di modello: K2005DW

Termini di trasporto & di pagamento

Quantità di ordine minimo: 3

Imballaggi particolari: W1140mmxD1400mmxH1600mm

Tempi di consegna: 20 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 10pcs + 20 giorni lavorativi

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Dettagli del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                            Macchina di ispezione della pasta della lega per saldatura di SPI, SMT Pick macchina di ispezione della pasta di saldatura, Macchine automatiche per la lavorazione di materie plastiche


Sistema operativo:	Finestre	Ambiente:	10-40°C
Fonte di aria:	0.4-0.6Mpa	Peso:	900KGS
Spessore del PCB:	0.5-6 mm	Fonte ottica:	RGB + W integrale a quattro colori
Articolo:	Macchine per PCB SMT AOI,AOI Systems	Spedizione:	spedizione puntuale
Applicazione:	L'ispezione ottica della pasta di saldatura	Funzionalità:	Utilizzo industriale - linea di montaggio SMT
Metodo di illuminazione:	LED	Modello:	ABC-123
Precisione:	Alta precisione

Sistema operativo:	Finestre
Ambiente:	10-40°C
Fonte di aria:	0.4-0.6Mpa
Peso:	900KGS
Spessore del PCB:	0.5-6 mm
Fonte ottica:	RGB + W integrale a quattro colori
Articolo:	Macchine per PCB SMT AOI,AOI Systems
Spedizione:	spedizione puntuale
Applicazione:	L'ispezione ottica della pasta di saldatura
Funzionalità:	Utilizzo industriale - linea di montaggio SMT
Metodo di illuminazione:	LED
Modello:	ABC-123
Precisione:	Alta precisione

Descrizione di prodotto

Ispezione Ottica Automatizzata (AOI) verso il basso serie K20

Modello del dispositivo		K2005DW
Capacità di rilevamento	Elementi di rilevamento	Corpo componente CHIP, giunti di saldatura componente CHIP, caratteri, giunti di saldatura DIP
	Componente più piccolo	CHIP:0201 Passo:0.3mm
	Metodo di rilevamento	Debug parametri algoritmo, machine learning
Sistema ottico	Telecamera	Telecamera industriale a colori ad alta velocità da 5MP
	Obiettivo telecentrico	0.22X/0.17X
	Risoluzione	15um/20um/25um
	FOV	36x30mm/48x40mm/61x51mm
	Velocità di rilevamento	3FOV/s
Proprietà meccanica	Spessore PCB	0.3~10mm (deformazione ≤5mm)
	Altezza componente	180mm superiore, 30mm inferiore (altezza speciale personalizzabile)
	Attrezzatura di guida	Servomotore + vite a ricircolo di sfere + slitta lineare
	Velocità di movimento	Max.600mm/s
	Precisione di posizionamento	≤8um (dopo calibrazione)
	Binario di trasporto PCB	Altezza trasporto binario PCB: 900±20mm (dal suolo alla superficie di trasporto guida PCB)
		Dimensione massima PCB: 510mmx460mm
		Spaziatura minima PCB: ≤90mm
Parametri	Alimentazione	AC220V/50Hz/2000W
	Dimensioni complessive	L1140mmxP1400mmxA1600mm (escluso piedino 100±20mm)
	Peso	≈700KG
	Pressione aria	≥0.5MPa
	Requisiti ambientali	Temperatura: 5~40°C, umidità relativa 25%~80% (senza brina)
	Comunicazione attrezzature a monte e a valle	Interfaccia SMEMA standard

Design piattaforma scientifica

Design binario mobile di grado di rettifica

alta precisione di ripetizione e posizionamento, basso rumore.

Progettazione di un sistema di controllo del movimento ad alta precisione

Evitare la perdita di dati del sistema di movimento, garantire un funzionamento stabile e ad alta velocità e migliorare efficacemente la velocità di accelerazione e decelerazione del movimento.

Macchina di ispezione ottica automatizzata della pasta di saldatura SMT Pick And Place

Caratteristiche del prodotto - Sistemi di visione

Telecamera industriale

Telecamera digitale industriale multi-frame ad alta velocità.

Controller sorgente luminosa a corrente costante

Il controller digitale a corrente costante a circuito chiuso garantisce la stabilità e l'uniformità della luminosità della sorgente luminosa.

Sistema ottico telecentrico

Elevata profondità di campo, bassa distorsione, full pixel, design a risoluzione fissa.

Capacità di ispezione del prodotto

1. Parte errata 2. Parte mancante 3. Invertito 4. Saldatura virtuale 5. Foro di stagno 6. Collinearità 7. Falsa saldatura 8. Peduncolo 9. Stagno insufficiente

10. Stagno continuo 11. Giunto di saldatura DIP con stagno insufficiente 12. Offset di posizione 13. Componente DIP fuori sede 14. Componente DIP non estratto...

Macchina di ispezione ottica automatizzata della pasta di saldatura SMT Pick And Place

Funzione di aggancio dati MES e potente sistema SPC

1. Statistiche in tempo reale dei primi 10 componenti di allarme

2. Consente di impostare un conteggio di allarme per arrestare automaticamente le apparecchiature a monte.

3. Esporta l'immagine completa di ogni PCB in tempo reale per la tracciabilità successiva

4. L'interfaccia MES sviluppata internamente supporta formati standard e personalizzati.

Macchina di ispezione ottica automatizzata della pasta di saldatura SMT Pick And Place
