Dettagli del prodotto
Luogo di origine: DongGuan
Marca: MENTO
Certificazione: FCC.ROHS,CCC
Numero di modello: K2012DT
Termini di trasporto & di pagamento
Quantità di ordine minimo: 3
Imballaggi particolari: W1140mmxD1400mmxH1600mm
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 10pcs + 20 giorni lavorativi
Sistema operativo: |
Finestre |
Ambiente: |
10-40°C |
Fonte di aria: |
0.4-0.6Mpa |
Spessore del PCB: |
0.5-6 mm |
Fonte ottica: |
RGB + W integrale a quattro colori |
Articolo: |
Macchine per PCB SMT AOI,AOI Systems |
Spedizione: |
spedizione puntuale |
Applicazione: |
L'ispezione ottica della pasta di saldatura |
Funzionalità: |
Utilizzo industriale - linea di montaggio SMT |
Precisione: |
Alta precisione |
Sistema operativo: |
Finestre |
Ambiente: |
10-40°C |
Fonte di aria: |
0.4-0.6Mpa |
Spessore del PCB: |
0.5-6 mm |
Fonte ottica: |
RGB + W integrale a quattro colori |
Articolo: |
Macchine per PCB SMT AOI,AOI Systems |
Spedizione: |
spedizione puntuale |
Applicazione: |
L'ispezione ottica della pasta di saldatura |
Funzionalità: |
Utilizzo industriale - linea di montaggio SMT |
Precisione: |
Alta precisione |

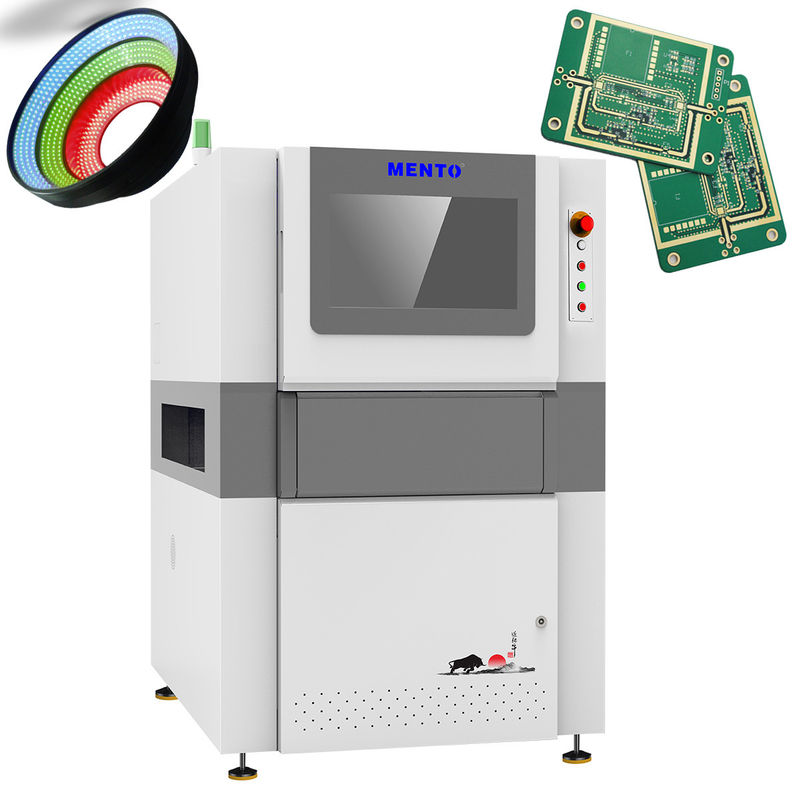

Controllo ottico automatizzato verso il basso della serie K20
| Modello di dispositivo | K2012DT | |
| Capacità di rilevamento | Elementi di rilevamento | Corpo del componente CHIP, giunti di saldatura del componente CHIP, caratteri, giunti di saldatura DIP |
| Componente più piccolo | CHIP: 0201 Pitch:0.3 mm | |
| Metodo di rilevamento | Debug dei parametri algoritmici, apprendimento automatico | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 12 MP |
| Lenti telecentriche | 0.23X | |
| Risoluzione | 15um | |
| VdP | 60x45 mm | |
| Velocità di rilevamento | 3FOV/s | |
| Sistema software | Sistema operativo | Windows 10 |
| Proprietà meccaniche | Spessore del PCB | 0.3~10mm ((warpage≤5mm) |
| Altezza dei componenti | 180 mm superiore, 30 mm inferiore (altezza speciale può essere personalizzata) | |
| Attrezzature di guida | Servomotore + vite a sfera + scivolo lineare | |
| Velocità di movimento | Max.600 mm/s | |
| Precisione di posizionamento | ≤ 8um ((dopo taratura) | |
| Ferrovie per il trasporto di PCB | Altezza di trasporto del binario PCB: 900±20 mm (dal terreno alla superficie di trasporto del binario guida PCB) | |
| Dimensione massima del PCB: 510 mmx460 mm | ||
| Distanza minima tra i PCB: ≤ 90 mm | ||
| Parametri | Fonte di alimentazione | AC220V/50Hz/2000W |
| Dimensione complessiva | W1140mmxD1400mmxH1600mm (esclusi i piedi 100±20mm) | |
| Peso | ≈ 700 kg | |
| Pressione dell'aria | ≥ 0,5 MPa | |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Progettazione della piattaforma scientifica
Progettazione di binari mobili di grado di rettifica
la precisione di ripetizione e la precisione di posizionamento è elevata, basso rumore.
Progettazione di un sistema di controllo del movimento ad alta precisione
Evitare la perdita di dati del sistema di movimento, garantire un funzionamento stabile e ad alta velocità e migliorare efficacemente la velocità di accelerazione e decelerazione del movimento.
Caratteristiche del prodotto - Sistemi di visione
Telecamera industriale
Telecamera digitale industriale multi-quadro ad alta velocità.
Controller di sorgente luminosa a corrente costante
Il regolatore digitale a circuito chiuso completo a corrente costante garantisce la stabilità e l'uniformità della luminosità della sorgente luminosa.
Sistema ottico telecentrico
Alta profondità di campo, bassa distorsione, pixel pieni, design a risoluzione fissa.
Capacità di ispezione dei prodotti
1. parte sbagliata 2. parte mancante 3. inverso 4. saldatura virtuale 5. foro di stagno 6. collinearità 7. falsa saldatura 8. pedicolo 9. meno stagno
10. stagno continuo 11. giunto di saldatura DIP meno stagno 12. posizione di spostamento 13. DIP perdita plug-in 14.
Funzione di accoppiamento dati MES e potente sistema SPC
1. Statistiche in tempo reale dei 10 principali componenti di allarme
2. Consente di impostare un conteggio di allarme per fermare automaticamente le apparecchiature a monte.
3. Esportare l'intera immagine del pannello di ogni PCB in tempo reale per una successiva tracciabilità
4L'interfaccia MES sviluppata in modo indigeno supporta formati standard e personalizzati.
