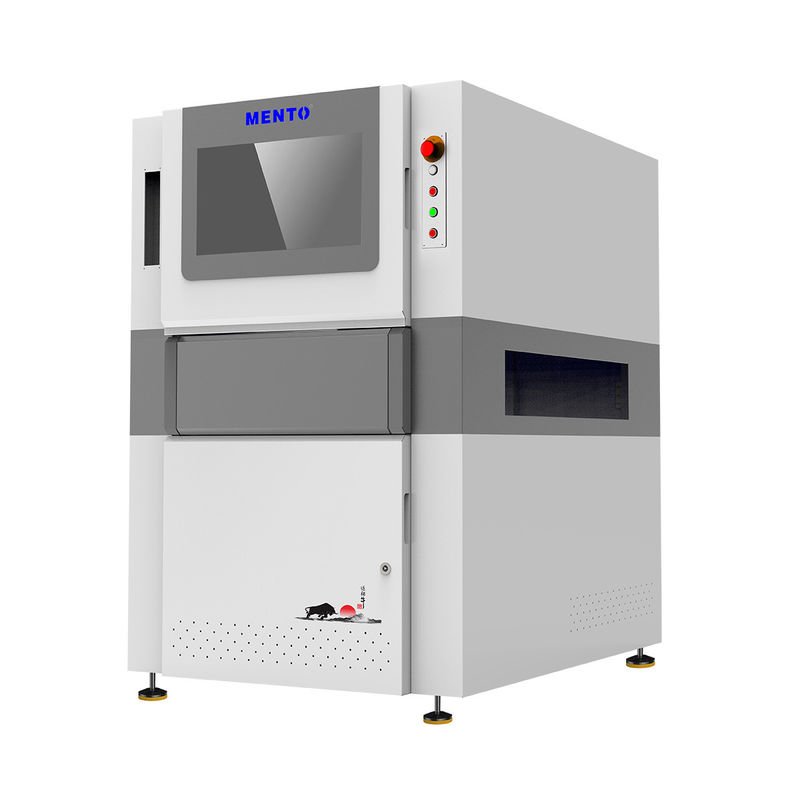

Descrizione del prodotto:
La nostra macchina di ispezione AOI 3D è dotata di illuminazione a LED RGB che fornisce un'eccellente illuminazione per l'ispezione di PCB. Il sistema di illuminazione è progettato per fornire un'illuminazione adeguata per l'ispezione anche dei componenti più piccoli.
La macchina di ispezione AOI 3D è dotata di un sistema operativo, che la rende facile da usare e da gestire. L'interfaccia user-friendly del sistema operativo garantisce che è possibile configurare e utilizzare la macchina senza alcuna difficoltà.
L'area di ispezione della nostra macchina di ispezione AOI 3D è fino a 510 x 510 mm, il che la rende adatta per l'ispezione di un'ampia gamma di dimensioni di PCB. La macchina è progettata per fornire un'ispezione ad alta precisione e accuratezza per i PCB, garantendo che tutti i difetti vengano rilevati.
La nostra macchina di ispezione AOI 3D utilizza il metodo di ispezione 3D, che è il metodo di ispezione più avanzato del settore. Il metodo di ispezione 3D garantisce che tutti i componenti vengano ispezionati a fondo, inclusi quelli difficili da ispezionare con metodi di ispezione 2D.
La macchina di ispezione AOI 3D ha una dimensione di L 1300 x L 1300 x A 1500 mm. Questo design compatto consente alla macchina di adattarsi alla maggior parte delle linee di produzione senza occupare troppo spazio.
La nostra macchina di ispezione AOI 3D è perfetta per una serie di settori, tra cui automobilistico, aerospaziale, medico ed elettronica di consumo. Con la nostra macchina di ispezione AOI 3D, potete essere certi di risultati di ispezione di alta qualità che soddisfano i vostri standard di produzione.
Quindi, che tu sia nel settore della produzione elettronica o in qualsiasi altro settore che richiede un'ispezione accurata e precisa di PCB e componenti elettronici, la nostra macchina di ispezione AOI 3D è la soluzione perfetta per te.
| Modello dispositivo | K3412 |
| Capacità di rilevamento | Elementi di rilevamento | |
| Metodo di scansione | Stop&Go |
| Sistema ottico | Telecamera | Telecamera industriale a colori ad alta velocità da 12 MP |
| Sorgente luminosa | 4 sorgenti luminose DLP (tecnologia a spostamento di fase raster) e sorgente luminosa rossa, verde e blu (RGB) |
| Risoluzione | 10 µm e 15 µm (opzionale) |
| Ripetibilità del volume | <1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione della flessione della piastra | ±3 mm |
| GRR capacità di rilevamento | <10% a 6σ (+50% tolleranza, risoluzione 5 µm) |
| Altezza massima di rilevamento | 20 mm/40 mm |
| Soluzione al problema dell'ombra | Tecnologia a spostamento di fase e sistema di luce strutturata 3D bidirezionale |
| Metodo di compensazione in tempo reale della flessione della piastra | Compensazione della flessione della piastra (Z-Tracking + riferimento pad) |
| Schermo di test | Colori (immagini 3D e 2D visualizzate insieme) |
| Attrezzatura di guida | Servomotore + guida a vite |
| Velocità di movimento | 800 mm/s |
| Dimensioni minime del prodotto misurabile | 50 mm x 50 mm |
| Dimensioni massime del prodotto misurabile | 400 mm x 500 mm |
| Spessore PCB | 0,5~6 mm |
| Regolazione larghezza traccia | Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Trasporto/fissaggio circuito stampato | Trasportatore a nastro/fissaggio con morsetto pneumatico |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra |
| Altezza orbita | 900±20 mm |
| Configurazione computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | LED da 22" |
| Sistema operativo | Ubuntu |
| Parametri | Dimensioni complessive | L1000 x P1380 x A1600 mm (esclusa luce di allarme) |
| Peso | 1100 KG |
| Alimentazione | AC220V/50~60Hz/2000W |
| Pressione dell'aria | 0,5 MPa |
| Requisiti ambientali | Temperatura: 5~40℃, umidità relativa: 25%~80% (senza gelo) |
| Comunicazione apparecchiature a monte e a valle | Interfaccia SMEMA standard |
Caratteristiche:
- Nome prodotto: Macchina AOI 3D
- Peso: 800 Kg
- Dimensioni: L 1300 X L 1300 X A 1500 Mm
- Area di ispezione: fino a 510 X 510 Mm
- Metodo di allineamento: Allineamento automatico
- Spessore PCB: 0,5 - 5 Mm
Parametri tecnici:
Il Mento-01 è progettato per una varietà di scenari di ispezione, inclusa l'ispezione AOI di PCB. Il prodotto può essere utilizzato in una varietà di ambienti di produzione, tra cui produzione elettronica, produzione meccanica e persino alimenti e bevande. Il Mento-01 ha un'elevata velocità di ispezione, fino a 80 cm²/s, che lo rende una soluzione di ispezione efficiente e affidabile.
Il Mento-01 utilizza illuminazione a LED RGB e tecnologia di telecamera digitale 3D per eseguire l'ispezione 3D. Questo metodo consente il rilevamento di difetti più complessi e sottili, che possono essere facilmente persi dai tradizionali metodi di ispezione 2D.
Il Mento-01 è adatto per una vasta gamma di occasioni e scenari applicativi, inclusi ma non limitati a:
- Linee di produzione PCB
- Produzione di componenti elettronici
- Produzione automobilistica
- Produzione aerospaziale
- Produzione di dispositivi medici
- Confezionamento di alimenti e bevande
Il Mento-01 è una scelta ideale per coloro che cercano una macchina AOI 3D affidabile ed efficiente. Con la sua ispezione ad alta velocità, il metodo di ispezione 3D e l'illuminazione potente, il Mento-01 è in grado di rilevare anche i difetti più sottili.
Personalizzazione:
Mento-01 è una macchina AOI 3D in grado di fornire un sistema di ispezione PCB di alta qualità. È prodotta in Cina Dongguan e certificata ISO9001/ISO14001. La quantità minima d'ordine è 1 e il prezzo è negoziabile. Il tempo di consegna è di 1 settimana e i termini di pagamento sono online. La capacità di fornitura è di 1000/mese.
L'area di ispezione del Mento-01 è fino a 510 x 510 mm con metodo di ispezione 3D e velocità di ispezione fino a 80 cm²/s. L'illuminazione è a LED RGB con una risoluzione di 10 µm.
Supporto e servizi:
Imballaggio del prodotto:
- La macchina AOI 3D sarà imballata in modo sicuro in una cassa di legno.
- La cassa di legno sarà sigillata con nastro adesivo resistente.
- La cassa sarà etichettata con l'indirizzo del destinatario, le informazioni sul prodotto e le istruzioni di movimentazione.
Spedizione:
- La macchina AOI 3D verrà spedita tramite un corriere affidabile all'indirizzo del destinatario.
- Il costo di spedizione sarà calcolato in base alla posizione del destinatario e al peso del pacco.
- Al destinatario verrà fornito un numero di tracciamento per monitorare l'avanzamento della spedizione.
- Il tempo di consegna dipenderà dalla posizione del destinatario e dal metodo di spedizione scelto.
FAQ:
R: Il nome del marchio di questa macchina AOI 3D è Mento.
D: Qual è il numero di modello di questa macchina AOI 3D?
R: Il numero di modello di questa macchina AOI 3D è Mento-01.
D: Dove viene prodotta questa macchina AOI 3D?
R: Questa macchina AOI 3D è prodotta in Cina, Dongguan.
D: Quali certificazioni ha questa macchina AOI 3D?
R: Questa macchina AOI 3D ha le certificazioni ISO9001/ISO14001.
D: Qual è la quantità minima d'ordine per questa macchina AOI 3D?
R: La quantità minima d'ordine per questa macchina AOI 3D è di 1 unità.
D: Qual è il prezzo di questa macchina AOI 3D?
R: Il prezzo di questa macchina AOI 3D è negoziabile.
D: Qual è il tempo di consegna per questa macchina AOI 3D?
R: Il tempo di consegna per questa macchina AOI 3D è di 1 settimana.
D: Quali sono i termini di pagamento per questa macchina AOI 3D?
R: I termini di pagamento per questa macchina AOI 3D sono online.
D: Qual è la capacità di fornitura di questa macchina AOI 3D?
R: La capacità di fornitura di questa macchina AOI 3D è di 1000 unità al mese.
