Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 1 settimana
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Velocità del movimento: |
800mm/sec |
Garanzia: |
tre mesi |
Parti minime: |
50*50 millimetro |
Dimensione del Pcb di ispezione: |
50 mm x 50 mm - 510 mm x 460 mm |
Adeguamento di larghezza: |
Manuale |
Spessore: |
0.5mm-6mm |
Stoccaggio: |
Grandi |
Fotocamera: |
12MP, colore |
Velocità del movimento: |
800mm/sec |
Garanzia: |
tre mesi |
Parti minime: |
50*50 millimetro |
Dimensione del Pcb di ispezione: |
50 mm x 50 mm - 510 mm x 460 mm |
Adeguamento di larghezza: |
Manuale |
Spessore: |
0.5mm-6mm |
Stoccaggio: |
Grandi |
Fotocamera: |
12MP, colore |

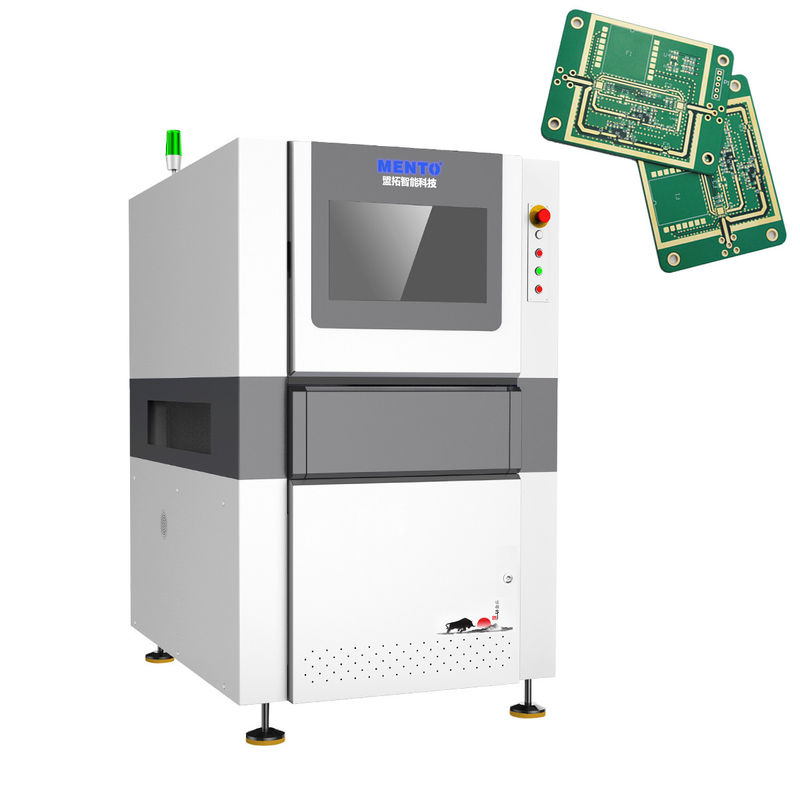

La macchina SMT AOI ha una velocità di movimento di 800 mm/sec, che la rende una delle macchine AOI più veloci sul mercato.che lo rende adatto a una vasta gamma di applicazioniLa macchina è in grado di ispezionare sia PCB a un lato che a due lati e può rilevare difetti come componenti mancanti, polarità sbagliata e difetti di saldatura.
La macchina SMT AOI è progettata per un'operazione e una manutenzione semplici, dotata di un'interfaccia user-friendly che consente agli operatori di impostare i parametri di ispezione in modo rapido e semplice.La macchina è inoltre dotata di una funzione di taratura automatica, che garantisce sempre risultati di controllo accurati.
La macchina SMT AOI è una soluzione affidabile e durevole per l'automazione dell'ispezione dei PCB.che dà tranquillità agli utenti e assicura che qualsiasi problema possa sorgere sia risolto prontamenteLa macchina è costruita per durare, con componenti di alta qualità e una costruzione robusta in grado di resistere ai rigori dell'uso continuo.
In sintesi, la macchina SMT AOI è una soluzione avanzata per l'ispezione ottica automatica dei PCB.aiutare i produttori ad aumentare la produttività e ridurre gli errori nel processo di assemblaggio. Con la sua telecamera ad alta velocità, velocità di movimento veloce e facile funzionamento, la macchina SMT AOI è uno strumento essenziale per qualsiasi impianto di produzione di PCB.
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
La nostra macchina SMT AOI è un sistema di ispezione ottica automatico di punta che garantisce il più alto livello di qualità per le vostre esigenze di produzione elettronica.con una velocità di movimento di 800 mm/sec e una velocità di 0.23sec/FOV, la nostra macchina è in grado di ispezionare anche i più piccoli componenti con facilità.con garanzia di tre mesi, si può fidarsi della durata e affidabilità del nostro prodotto. Contattaci oggi per ulteriori informazioni sul prezzo della macchina smt e della macchina aoi.
| Velocità di movimento | 800 mm/sec |
| Dimensione del PCB di ispezione | 50 mm x 50 mm - 510 mm x 460 mm |
| Condizione | Usato, nuovo |
| La telecamera | Nove milioni di pixel |
| Min Parti | 50*50 mm |
| Spessore | 0.5 mm-6 mm |
| Nome della parte | Macchina SMT AOI |
| Stoccaggio | Grandi |
| Caratteristiche | 6.5 Mpix High Speed Color Camera |
| Regolazione della larghezza | Manuale |
La macchina SMT AOI è progettata per l'ispezione ottica automatizzata, utilizzando l'apprendimento automatico per rilevare i difetti dei circuiti stampati (PCB).Questo lo rende una scelta ideale per i produttori di elettronica che devono garantire la qualità dei loro prodottiLa macchina può ispezionare PCB con uno spessore di 0,5 mm-6 mm e la regolazione della larghezza è manuale.
La macchina SMT AOI è dotata di una fotocamera a colori da 12MP, in grado di catturare immagini ad alta risoluzione di PCB. Le immagini vengono quindi analizzate utilizzando algoritmi di apprendimento automatico,che possono rilevare difetti quali componenti mancantiLa macchina può anche rilevare altri difetti come graffi, crepe e sporcizia sulla superficie del PCB.
La macchina SMT AOI è adatta per l'uso in una varietà di occasioni e scenari, come negli impianti di produzione di elettronica, nelle linee di assemblaggio dei PCB e nei laboratori di controllo della qualità.La sua capacità di rilevare i difetti in modo rapido e accurato la rende uno strumento indispensabile per garantire la qualità dei prodotti elettroniciLa macchina è anche molto affidabile, con un grande magazzino disponibile e una capacità di approvvigionamento di 1000 al mese.
Marchio: Mento
Luogo di origine: Cina Dongguan
Certificazione: ISO9001/ISO14001
Quantità minima d'ordine: 1
Prezzo: Negoziabile (contattateci perPrezzo delle macchine AOI)
Tempo di consegna: 1 settimana
Termini di pagamento: online
Capacità di approvvigionamento: 1000 al mese
Regolazione della larghezza: manuale
Garanzia: tre mesi
Caratteristiche: Fotocamera a colori ad alta velocità da 6,5 Mpix, Fotocamera: 12MP, Color
Stoccaggio: grande
La macchina SMT AOI è dotata di una tecnologia avanzata di ispezione ottica in grado di rilevare difetti come componenti mancanti, componenti sbagliati e inversione di polarità.Il nostro supporto tecnico e i nostri servizi di prodotto includono:
Ci impegniamo a fornire un supporto tecnico e servizi affidabili ed efficienti per garantire prestazioni ottimali e longevità della vostra macchina SMT AOI.
Imballaggio del prodotto:
La macchina SMT AOI sarà confezionata in una robusta scatola di cartone con un rivestimento di schiuma all'interno per garantire una buona protezione della macchina durante il trasporto.La scatola includerà i cavi necessari, software e manuale di istruzioni.
Spedizione:
La macchina SMT AOI sarà spedita tramite un servizio di corriere affidabile come DHL o FedEx.I tempi di spedizione possono variare a seconda del luogo, ma ai clienti verrà fornito un numero di tracciamento in modo che possano monitorare l'andamento della loro spedizione.
Qual è il marchio della macchina AOI?
Marchio:Mento
Dove è fabbricata la macchina AOI?
Luogo di origine:Cina Dongguan
Quali sono le certificazioni della macchina AOI?
Certificazione:ISO 9001 / ISO 14001
Qual è il quantitativo minimo di ordine per la macchina AOI?
Quantità minima d'ordine:1
Qual è il tempo di consegna per la macchina AOI?
Tempo di consegna:1 settimana
Quali sono i termini di pagamento per la macchina AOI?
Condizioni di pagamento:In linea
Qual è la capacità di approvvigionamento della macchina AOI?
Capacità di approvvigionamento1000 al mese
Il prezzo della macchina AOI è negoziabile?
Prezzo:Negoziabile
