1. Elevato rapporto costo-prestazioni
2. Fotocamera industriale a colori globale standard da 5 megapixel
3. La prima azienda in Cina a utilizzare obiettivi telecentrici di grande diametro (possono essere mirati ai prodotti)
4. Sistema ottico sviluppato in modo indipendente (coerenza della sorgente luminosa)
5. Piattaforma di fusione integrata ad alta stabilità
Descrizione del prodotto:

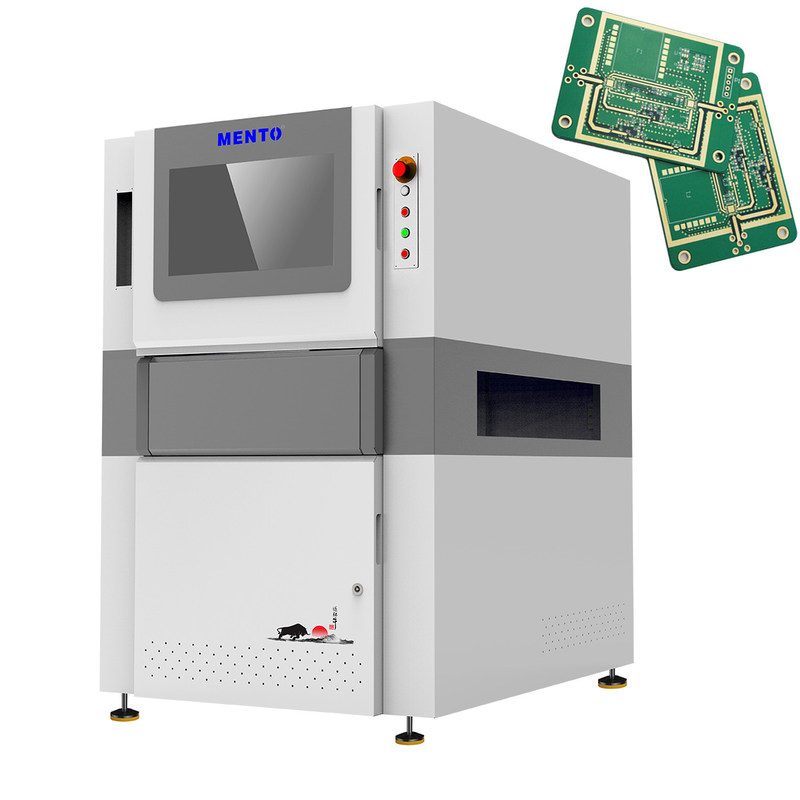

La macchina AOI 3D è integrata con illuminazione LED RGB che garantisce un'illuminazione superiore durante l'ispezione. Il sistema di illuminazione fornisce una chiara visibilità per il posizionamento dei componenti e i giunti di saldatura, consentendo alla macchina di ispezionare facilmente la scheda PCB.
La macchina è inoltre dotata di un software con interfaccia utente intuitiva che rende l'utilizzo del sistema facile e diretto. Con questo software, è possibile configurare facilmente le impostazioni di ispezione, impostare programmi di ispezione e visualizzare i risultati dell'ispezione in un'interfaccia user-friendly.
Ottieni la migliore macchina AOI 3D per le tue esigenze di ispezione e goditi i vantaggi di una tecnologia di ispezione all'avanguardia. Contattaci oggi stesso per effettuare il tuo ordine e portare la tua ispezione PCB al livello successivo.
| Modello dispositivo | K3412 |
| Capacità di rilevamento | Elementi di rilevamento | |
| Metodo di scansione | Stop&Go |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 12 MP |
| Sorgente luminosa | 4 sorgenti luminose DLP (tecnologia a spostamento di fase raster) e sorgenti luminose rosse, verdi e blu (RGB) |
| Risoluzione | 10 µm e 15 µm (opzionale) |
| Ripetibilità del volume | <1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione della flessione della piastra | ±3 mm |
| GRR capacità di rilevamento | <10% a 6σ (+50% tolleranza, risoluzione 5 µm) |
| Altezza massima di rilevamento | 20 mm/40 mm |
| Soluzione al problema dell'ombra | Tecnologia a spostamento di fase e sistema bidirezionale di luce strutturata 3D |
| Metodo di compensazione in tempo reale della flessione della piastra | Compensazione della flessione della piastra (Z-Tracking + riferimento pad) |
| Schermata di test | Colore (immagini 3D e 2D visualizzate insieme) |
| Attrezzatura di guida | Servomotore + guida a vite |
| Velocità di movimento | 800 mm/s |
| Dimensioni minime del prodotto misurabile | 50 mm x 50 mm |
| Dimensioni massime del prodotto misurabile | 400 mm x 500 mm |
| Spessore PCB | 0,5~6 mm |
| Regolazione larghezza traccia | Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Trasporto/fissaggio circuito stampato | Trasportatore a nastro/fissaggio con morsetto pneumatico |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra |
| Altezza orbita | 900±20 mm |
| Configurazione computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD: 250G, HDD: 2T |
| Monitor | LED da 22" |
| Sistema operativo | Ubuntu |
| Parametri | Dimensioni complessive | L1000 x P1380 x H1600 mm (esclusa luce di allarme) |
| Peso | 1100 KG |
| Alimentazione | AC220V/50~60Hz/2000W |
| Pressione dell'aria | 0,5 MPa |
| Requisiti ambientali | Temperatura: 5~40℃, umidità relativa: 25%~80% (senza brina) |
| Comunicazione apparecchiature a monte e a valle | Interfaccia SMEMA standard |
Caratteristiche:
- Nome prodotto: Macchina AOI 3D
- Metodo di ispezione: Ispezione 3D
- Dimensioni: L 1300 x L 1300 x H 1500 mm
- Metodo di allineamento: Allineamento automatico
- Software: Interfaccia utente intuitiva
Parametri tecnici:
Mento-01 è una macchina AOI 3D all'avanguardia prodotta dai principali produttori di apparecchiature AOI in Cina, Dongguan. Questa macchina è progettata per soddisfare un'ampia gamma di esigenze di ispezione PCB. Con la sua tecnologia all'avanguardia e il software con interfaccia utente intuitiva, è diventata la scelta preferita per i produttori di tutto il mondo.
La macchina AOI 3D Mento-01 è ideale per varie applicazioni, tra cui, ma non solo:
- Industria automobilistica:Questa macchina è perfetta per ispezionare i PCB utilizzati in auto, camion e altri veicoli.
- Elettronica di consumo:La macchina è adatta per ispezionare i PCB utilizzati in smartphone, tablet, laptop e altri dispositivi elettronici.
- Dispositivi medici:Mento-01 è perfetta per ispezionare i PCB utilizzati in dispositivi medici come pacemaker, defibrillatori e apparecchiature di imaging.
- Aerospaziale:La macchina è ben adatta per ispezionare i PCB utilizzati nei settori dell'aviazione e aerospaziale.
- Automazione industriale:Mento-01 può ispezionare i PCB utilizzati nei sistemi di automazione industriale, inclusi robotica e sistemi di controllo.
Inoltre, Mento-01 è perfetta per un'ampia gamma di scenari come:
- Prototipazione:La macchina può essere utilizzata per ispezionare prototipi di PCB in modo rapido e accurato.
- Produzione:È ideale per ispezionare i PCB durante il processo di produzione, garantendo che tutti i prodotti soddisfino gli standard richiesti.
- Controllo qualità:Mento-01 è perfetta per verificare la qualità dei PCB prima che vengano spediti ai clienti.
La macchina AOI 3D Mento-01 è dotata di illuminazione LED RGB e può ispezionare PCB con uno spessore da 0,5 a 5 mm. Ha dimensioni di L 1300 x L 1300 x H 1500 mm e funziona con un sistema operativo. La macchina è certificata ISO9001/ISO14001 e ha una quantità minima d'ordine di 1. Il prezzo è negoziabile e il tempo di consegna è di una settimana. I termini di pagamento sono online e la capacità di fornitura è di 1000/mese.
Supporto e servizi:
La macchina AOI (Automated Optical Inspection) 3D è una soluzione di fascia alta per l'ispezione dei PCB. Il nostro supporto tecnico e i nostri servizi includono:
- Assistenza all'installazione e alla configurazione
- Formazione e supporto per operatori e tecnici della macchina
- Servizi di manutenzione e calibrazione regolari per garantire prestazioni ottimali
- Diagnostica e risoluzione dei problemi da remoto
- Accesso ad aggiornamenti e upgrade del software
- Accordi di servizio personalizzati per soddisfare le esigenze specifiche della tua azienda
Il nostro team di esperti è dedicato a fornire supporto e servizi di prim'ordine per garantire che la tua macchina AOI 3D funzioni al meglio e che tu ottenga il massimo dal tuo investimento.
Imballaggio e spedizione:
Imballaggio del prodotto:
La macchina AOI 3D sarà imballata in una robusta scatola di cartone con inserti in schiuma per proteggere la macchina durante la spedizione. La scatola sarà etichettata con il nome del prodotto, il numero di serie e le istruzioni di movimentazione.
Spedizione:
La macchina AOI 3D sarà spedita tramite un servizio di corriere affidabile come FedEx o DHL. Il costo di spedizione sarà calcolato in base alla destinazione e al peso del pacco. Il cliente sarà informato del numero di tracciamento e della data di consegna prevista una volta che il pacco è stato spedito.
FAQ:
A: Il nome del marchio della macchina AOI 3D è Mento.
D: Qual è il numero di modello della macchina AOI 3D?
A: Il numero di modello della macchina AOI 3D è Mento-01.
D: Dove viene prodotta la macchina AOI 3D?
A: La macchina AOI 3D è prodotta a Dongguan, Cina.
D: Quali certificazioni ha la macchina AOI 3D?
A: La macchina AOI 3D ha le certificazioni ISO9001/ISO14001.
D: Qual è la quantità minima d'ordine per la macchina AOI 3D?
A: La quantità minima d'ordine per la macchina AOI 3D è 1.
D: Qual è il prezzo della macchina AOI 3D?
A: Il prezzo della macchina AOI 3D è negoziabile.
D: Qual è il tempo di consegna per la macchina AOI 3D?
A: Il tempo di consegna per la macchina AOI 3D è di 3 settimane.
D: Quali sono i termini di pagamento per la macchina AOI 3D?
A: I termini di pagamento per la macchina AOI 3D sono online.
D: Qual è la capacità di fornitura della macchina AOI 3D?
A: La capacità di fornitura della macchina AOI 3D è di 1000/mese.
