Descrizione del prodotto:
Il nostro metodo di ispezione 3D consente un'ispezione più precisa delle tavole rispetto ai tradizionali metodi di ispezione 2D.e persino micro crepe che non si vedrebbero con un'ispezione 2D..
L'area di ispezione della nostra macchina 3D AOI è fino a 510 x 510 mm, il che la rende adatta per ispezionare una vasta gamma di dimensioni di PCB.Questo significa che non dovrai preoccuparti di investire in più macchine per coprire tutte le tue esigenze di ispezione.
L'illuminazione LED RGB della nostra macchina fornisce una luce luminosa e uniforme per le vostre schede, assicurando che anche i più piccoli difetti siano visibili alla nostra fotocamera digitale 3D.Questo tipo di telecamera consente un'ispezione più accurata e dettagliata delle tavole.
Nel complesso, la nostra macchina 3D AOI è una soluzione top-of-the-line per le vostre esigenze di ispezione PCB.e una luce LED RGB avanzata e una fotocamera digitale 3D, potete essere sicuri che i vostri PCB saranno accuratamente ispezionati per eventuali difetti..
| Modello di dispositivo | K3412 |
| Capacità di rilevamento | Elementi di rilevamento | |
| Metodo di scansione | Stop&Go |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 12 MP |
| Fonte di luce | 4 Fonte luminosa DLP (tecnologia di scambio di fase raster) e fonte luminosa rosso, verde e blu (RGB) |
| Risoluzione | 10μm e 15um (facoltativo) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) |
| Altezza massima di rilevamento | 20 mm/40 mm |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) |
| Attrezzature di guida | Servomotore+Guida alla vite |
| Velocità di movimento | 800 mm/s |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm |
| Spessore del PCB | 0.5~6 mm |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. |
| Altezza orbitale | 900 ± 20 mm |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED |
| Sistema operativo | Ubuntu |
| Parametri | Dimensione complessiva | W1000xD1380xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg |
| Fonte di alimentazione | AC220V/50~60Hz/2000W |
| Pressione dell'aria | 0.5Mpa |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard |
Caratteristiche:

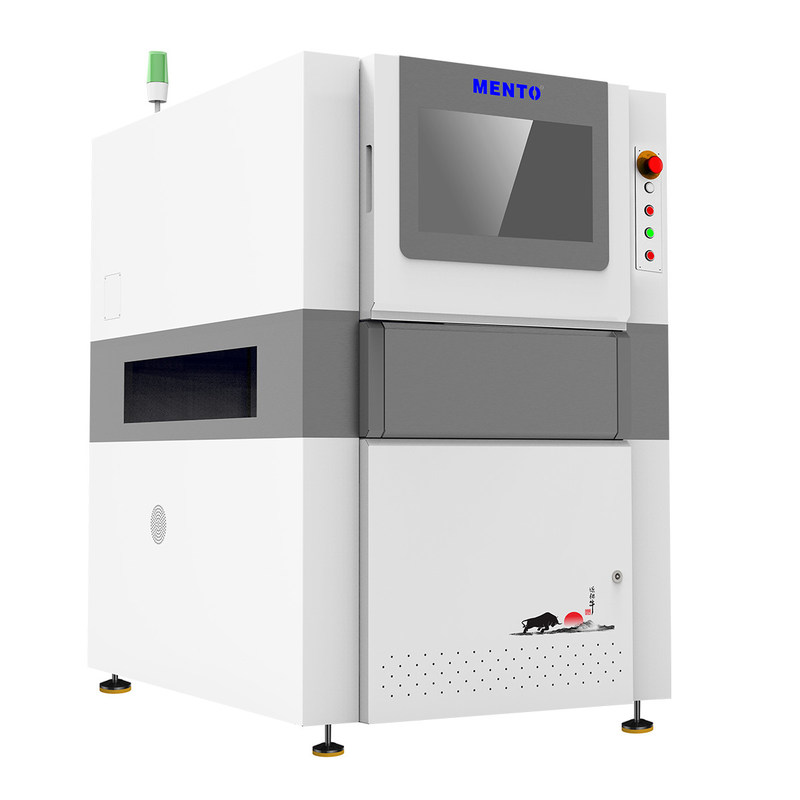

- Nome del prodotto: Macchina 3D AOI
- Velocità di ispezione: fino a 80 cm2/s
- Peso: 800 kg
- Metodo di allineamento: allineamento automatico
- Spessore del PCB: 0,5 - 5 mm
Questa macchina 3D AOI è un' alta velocitàattrezzature per PCB aoiche può ispezionare fino a 80 cm2/s.e ha un peso di 800 Kg.allineamento automaticoL'obiettivo è quello di fornire un'ispezione precisa delle schede di circuiti stampati con uno spessore compreso tra 0,5 e 5 mm.sistema di ispezione del pcbche utilizza la tecnologia 3D per garantire risultati di ispezione accurati.
Parametri tecnici:
| Parametro tecnico | Valore |
|---|
| Risoluzione | 10 μm |
| Velocità di ispezione | Fino a 80 cm2/s |
| Metodo di allineamento | Allineamento automatico |
| Tipo di fotocamera | Fotocamera digitale 3D |
| Software | Interfaccia utente intuitiva |
| Fornitore di energia | AC 220V, 50/60Hz |
| Illuminazione | LED RGB |
| Dimensione | L 1300 x W 1300 x H 1500 mm |
| Metodo di ispezione | Ispezione 3D |
Applicazioni:
Con una capacità di fornitura di 1000/mese, Mento-01 è una soluzione eccellente per le aziende che richiedono ispezioni PCB ad alta velocità e alta precisione.5 - 5 mm e area di controllo fino a 510 x 510 mmIl metodo di allineamento automatico assicura che l'ispezione sia rapida e accurata.
Il metodo di ispezione 3D utilizzato da Mento-01 consente di rilevare con precisione i difetti che le tradizionali macchine AOI 2D potrebbero non rilevare.Questo lo rende ideale per le industrie che richiedono un controllo di qualità di alta precisione come l'aerospaziale, automobilistica e produzione di dispositivi medici.
Il software di interfaccia utente intuitivo di Mento-01 facilita l'impostazione e il funzionamento della macchina, fornisce un feedback in tempo reale e genera rapporti di ispezione completi.rendendo più facile identificare e correggere i difettiLa macchina può essere utilizzata per varie applicazioni quali l'ispezione della pasta di saldatura, il posizionamento dei componenti e la qualità delle giunture di saldatura.
In sintesi, Mento-01 è una macchina AOI 3D affidabile ed efficiente adatta a una vasta gamma di applicazioni e scenari.Le sue capacità di ispezione di alta precisione lo rendono la scelta ideale per le industrie che richiedono un rigoroso controllo della qualità.
Supporto e servizi:
La macchina 3D AOI (Automated Optical Inspection) è un'attrezzatura di ispezione ad alta tecnologia utilizzata per la produzione di PCB (Printed Circuit Board).È progettato per ispezionare la qualità e l'accuratezza dei componenti montati sulla scheda PCB.
Il supporto tecnico del prodotto e i servizi per la macchina AOI 3D comprendono:
- Installazione e messa a punto dell'apparecchiatura
- Formazione sull'uso dell'apparecchiatura
- Supporto tecnico per la risoluzione dei problemi e la manutenzione
- Aggiornamenti e aggiornamenti del software
- Servizi di taratura e di prova per garantire risultati di ispezione accurati e affidabili
- Assistenza clienti 24 ore su 24, 7 giorni su 7 per qualsiasi domanda o preoccupazione
Our team of experienced technicians and engineers are dedicated to providing top-notch support and services to ensure that your 3D AOI machine operates at peak performance and delivers accurate inspection results.
Imballaggio e trasporto:
Imballaggio del prodotto:
La macchina 3D AOI verrà confezionata in modo sicuro in una cassa di legno per garantire un trasporto sicuro..La cassa sarà sigillata con viti e contrassegnata con adesivi fragili per precauzione.
Spedizione:
La macchina 3D AOI verrà spedita tramite un servizio di corriere affidabile per garantire la consegna tempestiva e sicura.e il cliente sarà informato dei dettagli di spedizione e del numero di tracciamento una volta spedita la macchina.
FAQ:
R: Il marchio della macchina 3D AOI è Mento.
D: Qual è il numero di modello della macchina 3D AOI?
R: Il numero di modello della macchina AOI 3D è Mento-01.
D: Qual è il luogo di origine della macchina 3D AOI?
R: Il luogo di origine della macchina AOI 3D è la Cina di Dongguan.
D: Qual è la certificazione della macchina 3D AOI?
R: La macchina 3D AOI è certificata ISO9001/ISO14001.
Q: Qual è la quantità minima di ordine per la macchina 3D AOI?
R: Il numero minimo di ordini per la macchina AOI 3D è 1.
D: Qual è il prezzo della macchina 3D AOI?
R: Il prezzo della macchina 3D AOI è negoziabile.
D: Qual è il tempo di consegna per la macchina 3D AOI?
R: Il tempo di consegna per la macchina AOI 3D è di 1 settimana.
D: Quali sono i termini di pagamento per la macchina 3D AOI?
R: Le condizioni di pagamento per la macchina AOI 3D sono in linea.
D: Qual è la capacità di alimentazione della macchina 3D AOI?
R: La capacità di approvvigionamento della macchina 3D AOI è di 1000 al mese.
