Descrizione del prodotto:
La macchina AOI 3D è progettata con un peso di 800 kg, rendendola una macchina robusta e durevole. Questa macchina è facile da usare e viene fornita con il suo sistema operativo, offrendo un'interfaccia user-friendly per l'operatore. La macchina è progettata per ispezionare PCB con uno spessore da 0,5 a 5 mm.
La macchina AOI 3D utilizza un metodo di ispezione 3D che fornisce un elevato livello di accuratezza nel rilevamento dei difetti sui PCB. Questa macchina è in grado di ispezionare tutti i tipi di PCB, inclusi quelli con design complessi e tecnologia a montaggio superficiale. La macchina scansiona l'intera superficie del PCB, rilevando eventuali difetti, inclusi componenti mancanti, componenti fuori posto e difetti di saldatura.
La macchina AOI 3D è una soluzione ideale per l'ispezione AOI di PCB in qualsiasi azienda manifatturiera. Questa macchina fornisce un metodo affidabile ed efficiente per l'ispezione dei PCB, riducendo la necessità di ispezione manuale e aumentando l'efficienza produttiva. Con il suo elevato livello di accuratezza, questa macchina garantisce che i PCB siano prodotti secondo i più elevati standard di qualità.
La macchina AOI 3D è un investimento che ripagherà a lungo termine. Non solo aumenta l'efficienza produttiva, ma riduce anche i costi di produzione identificando i difetti nelle prime fasi del processo di produzione. Questa macchina fornisce una soluzione conveniente per l'ispezione AOI di PCB, riducendo la necessità di costose ispezioni manuali e diminuendo il rischio di richiami di prodotti.
In conclusione, la macchina AOI 3D è una macchina innovativa progettata per fornire un'ispezione AOI di PCB accurata e affidabile. Con la sua tecnologia avanzata e l'interfaccia user-friendly, questa macchina è la soluzione ideale per qualsiasi azienda manifatturiera che desideri aumentare l'efficienza produttiva e ridurre i costi di produzione. Investire nella macchina AOI 3D è una decisione saggia, poiché fornirà un elevato ritorno sull'investimento a lungo termine.
| Modello dispositivo | K3212 |
| Capacità di rilevamento | Elementi di rilevamento | Stampa mancante, saldatura eccessiva, saldatura insufficiente, ponti di saldatura, coda di pasta saldante, anomalia di forma, offset |
| Metodo di scansione | Stop&Go |
| Sistema ottico | Telecamera | Telecamera industriale a colori ad alta velocità da 12 MP |
| Sorgente luminosa | Sorgente luminosa DLP duale (tecnologia di sfasamento raster) e sorgente luminosa rossa, verde e blu (RGB) |
| 10 µm | 10 µm e 15 µm (opzionale) |
| Prestazioni di rilevamento | Accuratezza dell'altezza (modulo di calibrazione) | 1 µm (utilizzando un blocco di calibrazione standard) |
| Ripetibilità del volume | <1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione della flessione della piastra | ±3 mm |
| GRR capacità di rilevamento | <10% a 6σ (+50% tolleranza, risoluzione 5 µm) |
| Altezza massima di rilevamento | 500 µm |
| Soluzione al problema dell'ombra | Tecnologia di sfasamento di fase e sistema di luce strutturata 3D bidirezionale |
| Metodo di compensazione in tempo reale della flessione della piastra | Compensazione della flessione della piastra (Z-Tracking + Pad Referencing) |
| Schermo di test | Colore (immagini 3D e 2D visualizzate insieme) |
| Apparecchiatura di guida | Servomotore + guida a vite |
| Velocità di movimento | 800 mm/s |
| Dimensioni minime del prodotto misurabile | 50 mm x 50 mm |
| Dimensioni massime del prodotto misurabile | 400 mm x 500 mm |
| Spessore PCB | 0,5~6 mm |
| Regolazione larghezza traccia | Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Trasporto/fissaggio scheda a circuito stampato | Trasportatore a nastro/fissaggio con morsetto pneumatico |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra |
| Altezza orbita | 900±20 mm |
| Configurazione computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD: 250G, HDD: 2T |
| Monitor | LED da 22" |
| Sistema operativo | Ubuntu |
| Parametri | Dimensioni complessive | L1350 x P1000 x H1600 mm (esclusa luce di allarme) |
| 800 Kg | 1100 KG |
| Alimentazione | AC220V/50~60Hz/2000W |
| Pressione dell'aria | 0,5 MPa |
| Formati di input supportati dal software | Supporta formato Gerber (274X), ODB++ |
| Strumenti di gestione statistica | Istogramma, Grafico X-bar&R, Grafico X-bar&S, Cp&Cpk, %Gage R&R, Report giornalieri/settimanali/mensili SPI, SPC in tempo reale e visualizzazione multipla Requisiti ambientali |
| Temperatura: 5~40℃, umidità relativa: 25%~80% (senza gelo) | Comunicazione apparecchiature a monte e a valle |
| Interfaccia SMEMA standard | Caratteristiche: |

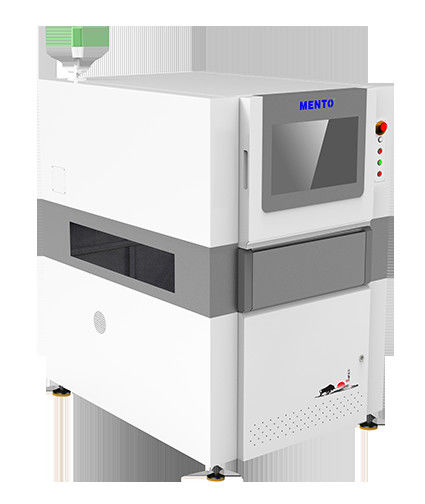

Nome prodotto: Macchina AOI 3D
- Illuminazione: LED RGB
- Risoluzione: 10 µm
- Metodo di allineamento: Allineamento automatico
- Dimensioni: L 1300 x L 1300 x H 1500 mm
- Spessore PCB: 0,5 - 5 mm
- Parametri tecnici:
Peso
| 800 Kg | Alimentazione |
| AC 220V, 50/60Hz | Spessore PCB |
| 0,5 - 5 mm | Dimensioni |
| L 1300 x L 1300 x H 1500 mm | Risoluzione |
| 10 µm | Area di ispezione |
| Fino a 510 x 510 mm | Metodo di ispezione |
| Ispezione 3D | Illuminazione |
| LED RGB | Tipo di telecamera |
| Telecamera digitale 3D | Software |
| Interfaccia utente intuitiva | Applicazioni: |
Progettato per essere user-friendly, il Mento-01 vanta un software con interfaccia utente intuitiva che consente un facile utilizzo. Il suo metodo di ispezione 3D è altamente efficiente, fornendo risultati accurati e affidabili per garantire che i PCB siano privi di difetti e guasti.
Il Mento-01 è l'attrezzatura AOI per PCB ideale per una vasta gamma di settori, tra cui elettronica, automobilistico, aerospaziale e medicale. La sua tecnologia avanzata e l'elevata precisione lo rendono la soluzione perfetta per ispezionare PCB complessi e dettagliati utilizzati in questi settori. Inoltre, il peso della macchina di 800 kg garantisce stabilità e durata anche in caso di uso intensivo.
Sia che si producano piccole o grandi quantità di PCB, il Mento-01 è la soluzione perfetta per le vostre esigenze di ispezione PCB. Con una capacità di fornitura di 1000/mese, siamo certi di poter soddisfare le vostre richieste. La quantità minima d'ordine è solo 1 e i nostri prezzi sono negoziabili, garantendo ai nostri clienti il miglior rapporto qualità-prezzo.
Siate certi che state investendo in un prodotto di alta qualità che soddisfa le certificazioni ISO9001 e ISO14001. Il nostro tempo di consegna è di sole 1 settimana e offriamo termini di pagamento online, rendendo facile l'acquisto del Mento-01.
In sintesi, il Mento-01 è un sistema di ispezione PCB di prim'ordine, perfetto per una vasta gamma di settori. La sua tecnologia avanzata, il software intuitivo e il metodo di ispezione 3D lo rendono una soluzione affidabile ed efficiente per le vostre esigenze di ispezione PCB. Investite oggi stesso nel Mento-01 e sperimentate i vantaggi di avere a disposizione un sistema di ispezione PCB di alta qualità.
Supporto e Servizi:
Il prodotto Macchina AOI 3D viene fornito con un supporto tecnico completo e servizi per garantire prestazioni ottimali e soddisfazione del cliente. Il nostro team di tecnici e ingegneri esperti è disponibile per fornire quanto segue:
1. Installazione e Formazione: Offriamo servizi di installazione e formazione in loco per garantire la corretta configurazione e il funzionamento della Macchina AOI 3D.
2. Manutenzione e Riparazione: Il nostro team fornisce servizi di manutenzione regolari per mantenere la macchina in funzione in modo fluido ed efficiente. Offriamo anche servizi di riparazione per risolvere eventuali malfunzionamenti o problemi che potrebbero sorgere.
3. Aggiornamenti e Aggiornamenti Software: Forniamo aggiornamenti e aggiornamenti software regolari per garantire che i nostri clienti abbiano accesso alle ultime funzionalità.
4. Supporto Tecnico: Il nostro team è disponibile 24 ore su 24, 7 giorni su 7, per fornire supporto tecnico e assistenza per qualsiasi domanda o problema che possa sorgere.
5. Calibrazione e Test: Offriamo servizi di calibrazione e test per garantire che la macchina funzioni in modo accurato e affidabile.
Imballaggio e Spedizione:
Imballaggio del prodotto:
Una Macchina AOI 3D
- Cavo di alimentazione
- Cavo USB
- Manuale utente e guida all'installazione
- Certificato di calibrazione
- Spedizione:
Spedito tramite spedizione terrestre standard
- Peso di spedizione: 60 libbre
- Dimensioni di spedizione: 24" x 24" x 24"
- Spedito dal nostro magazzino entro 3-5 giorni lavorativi
- Le informazioni di tracciamento verranno fornite via email
- FAQ:
A: Il prezzo della macchina AOI 3D è negoziabile.
7. D: Qual è il tempo di consegna per la macchina AOI 3D?
A: Il tempo di consegna per la macchina AOI 3D è di 1 settimana.
8. D: Quali sono i termini di pagamento per la macchina AOI 3D?
A: I termini di pagamento per la macchina AOI 3D sono online.
9. D: Qual è la capacità di fornitura della macchina AOI 3D?
A: La capacità di fornitura della macchina AOI 3D è di 1000/mese.
