Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Fornitore di energia: |
CA 220V, 50HZ |
Fonte di luce: |
LED |
Metodo di ispezione: |
Ispezione 3D |
Interfaccia: |
Ethernet |
Velocità di ispezione: |
1000mm/s |
tipo di fotocamera: |
CCD ad alta risoluzione |
Fornitore di energia: |
CA 220V, 50HZ |
Fonte di luce: |
LED |
Metodo di ispezione: |
Ispezione 3D |
Interfaccia: |
Ethernet |
Velocità di ispezione: |
1000mm/s |
tipo di fotocamera: |
CCD ad alta risoluzione |

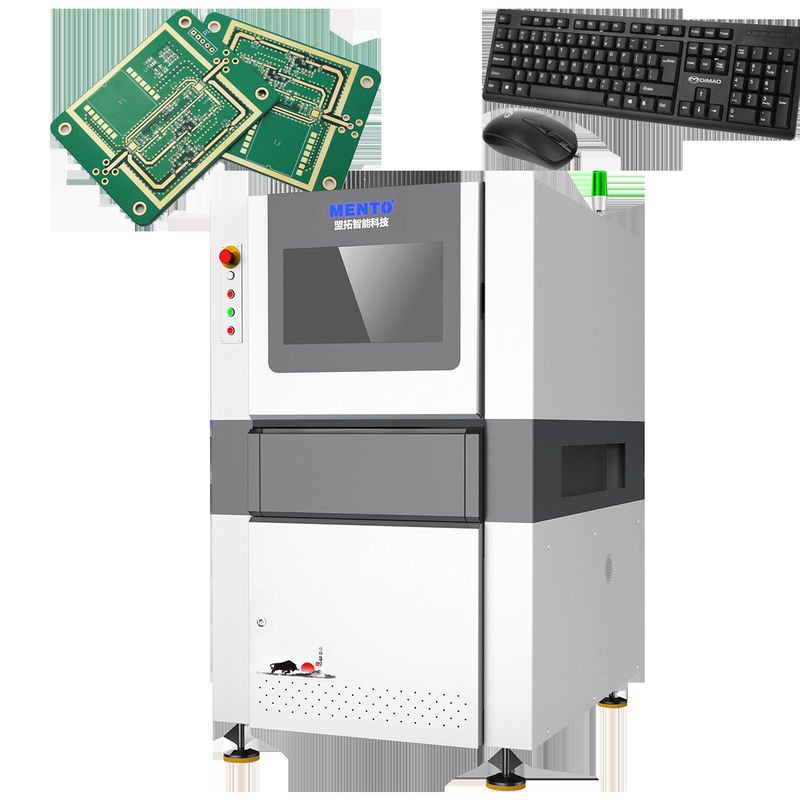

Una delle caratteristiche particolari di questa macchina è la sua fotocamera CCD ad alta risoluzione, che offre una qualità dell'immagine di prim'ordine e assicura che anche i più piccoli dettagli siano catturati con la massima precisione.Ciò consente alla macchina AOI PCB di rilevare anche i più piccoli difetti sulla superficie del PCB, assicurando che ogni circuito che passa attraverso di essa sia di altissima qualità.
La macchina AOI PCB è anche progettata con la comodità in mente, con una dimensione compatta di 1000 mm X 800 mm X 1200 mm che consente di adattarsi comodamente in qualsiasi spazio di lavoro.L'interfaccia Ethernet facilita anche la connessione ad altri dispositivi e reti, fornendo un'integrazione senza soluzione di continuità con i sistemi esistenti.
| Ispezione 3D della pasta di saldatura | ||
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
| Parametro tecnico | Valore |
|---|---|
| Nome del prodotto | Macchina per PCB AOI |
| Spessore del PCB | 0.2 mm - 6 mm |
| Dimensione del PCB | Max. 500 mm x 500 mm |
| Interfaccia | Ethernet |
| Risoluzione | 10 μm |
| Modello | XYZ-1000 |
| Fornitore di energia | AC 220V, 50Hz |
| Sistema operativo | Windows 10 |
| Tipo di fotocamera | CCD ad alta risoluzione |
| Metodo di ispezione | Ispezione 3D |
| Fonte di luce | LED |
Questo prodotto è progettato per fornire risultati di ispezione accurati e affidabili per circuiti stampati utilizzando una tecnologia ottica avanzata.La macchina AOI è in grado di rilevare una vasta gamma di difetti come componenti mancantiCon un tipo di telecamera CCD ad alta risoluzione e una precisione di ispezione di ± 5 μm, la macchina AOI PCB può garantire efficacemente la qualità dei vostri prodotti.
La macchina per PCB AOI è adatta a varie occasioni e scenari di applicazione del prodotto. Può essere utilizzata nella linea di produzione di prodotti elettronici, produzione di PCB e assemblaggio SMT.Questo prodotto può essere utilizzato per testare vari PCB come i PCB a doppio latoL'interfaccia della macchina è Ethernet, che consente una facile connessione con altri dispositivi e sistemi.
La macchina AOI PCB ha un nome di modello di XYZ-1000 e una dimensione di 1000mm X 800mm X 1200mm, rendendola compatta e facile da installare in qualsiasi spazio di lavoro.questo prodotto può soddisfare le richieste di varie industrie.
In conclusione, la macchina per PCB AOI è un sistema di ispezione dei PCB affidabile ed efficiente in grado di fornire risultati di ispezione accurati ed affidabili.È adatto a varie occasioni e scenari di applicazione del prodottoSe siete alla ricerca di una soluzione affidabile ed efficiente per i vostri metodi di prova PCB,la macchina AOI PCB di Mento è il prodotto perfetto per voi.
Il prodotto delle macchine per PCB AOI è dotato di supporto tecnico e di servizi per garantire prestazioni ottimali e ridurre al minimo i tempi di inattività.Il nostro team di esperti è disponibile per fornire assistenza e orientamento nei seguenti settori::
Siamo impegnati a fornire un servizio clienti eccezionale e a garantire che i nostri clienti ottengano il massimo dal loro investimento.
La macchina AOI PCB è confezionata in modo sicuro in una scatola di cartone con imbottitura di schiuma per evitare danni durante la spedizione.
Spedizione:
Offriamo la spedizione gratuita per la macchina AOI PCB in tutti i luoghi degli Stati Uniti.Il tempo di spedizione può variare a seconda della destinazione, ma in genere richiede 3-5 giorni lavorativi all'interno degli Stati Uniti e 7-14 giorni lavorativi per gli ordini internazionali.
D: Qual è il marchio di questa macchina AOI PCB?
R: Il marchio di questa macchina per PCB AOI è Mento.
D: Dove viene prodotta questa macchina per PCB AOI?
R: Questa macchina per PCB AOI è prodotta a Dongguan, in Cina.
D: Questa macchina per PCB è certificata AOI?
R: Sì, questa macchina per PCB AOI è certificata ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per questa macchina AOI PCB?
R: Il quantitativo minimo di ordinazione per questa macchina per PCB AOI è 1.
D: Qual è la fascia di prezzo per questa macchina AOI PCB?
R: Il prezzo di questa macchina per PCB AOI è negoziabile.
D: Qual è il tempo di consegna per questa macchina AOI PCB?
R: Il tempo di consegna di questa macchina per PCB AOI è di 1 settimana.
D: Quali sono i termini di pagamento per questa macchina AOI PCB?
R: Le condizioni di pagamento per questa macchina per PCB AOI sono in linea.
D: Qual è la capacità di approvvigionamento per questa macchina AOI PCB?
R: La capacità di approvvigionamento di questa macchina per PCB AOI è di 1000/mese.
