Descrizione del prodotto:

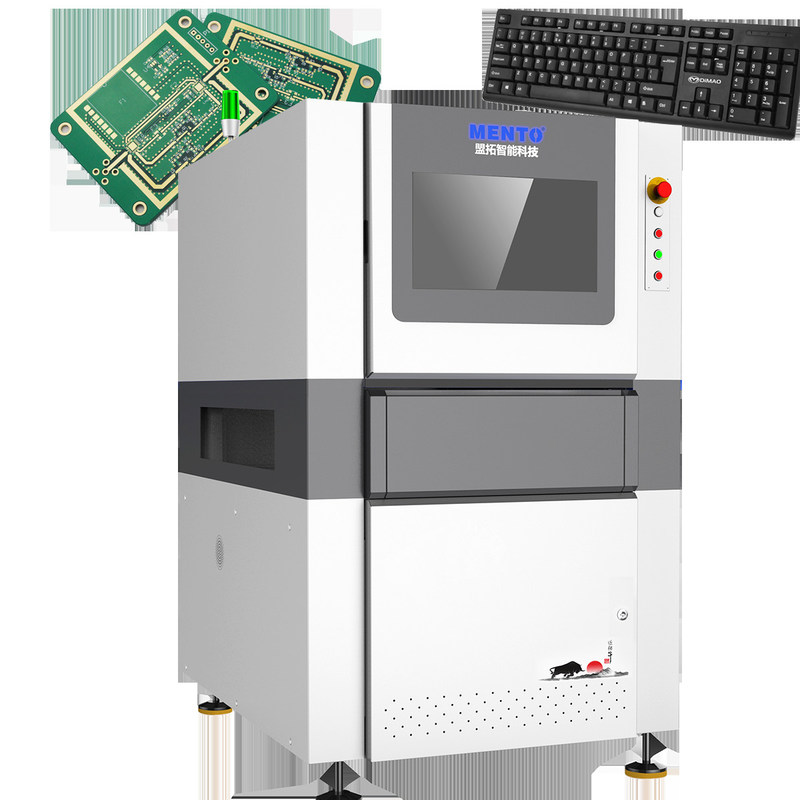

La macchina AOI PCB funziona con il sistema operativo, fornendo un'interfaccia intuitiva e familiare facile da navigare e utilizzare. Dispone inoltre di un'interfaccia Ethernet per una facile connettività e comunicazione, consentendo un'integrazione senza interruzioni in qualsiasi ambiente di produzione o flusso di lavoro.
La macchina AOI PCB è alimentata da un alimentatore AC 220V, 50Hz, garantendo prestazioni stabili e coerenti. Il suo design compatto e salvaspazio misura 1000 mm x 800 mm x 1200 mm, rendendolo perfetto per qualsiasi impianto di produzione o laboratorio.
Con le sue capacità ad alta risoluzione, la macchina AOI PCB può rilevare anche i più piccoli difetti ed errori nel PCB, con una risoluzione di 10 µm. Ciò garantisce che i prodotti siano della massima qualità e che eventuali problemi possano essere rapidamente identificati e risolti.
| Ispezione della pasta saldante 3D |
| Modello del dispositivo | K3205 |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, saldatura eccessiva, saldatura insufficiente, ponti di saldatura, coda di pasta saldante, anomalia di forma, offset |
| Metodo di scansione | Stop&Go |
| Sistema ottico | Telecamera | Telecamera industriale a colori ad alta velocità da 5 MP |
| LED | Sorgente luminosa Dual DLP (tecnologia a spostamento di fase raster) e sorgente luminosa rossa, verde e blu (RGB) |
| Risoluzione | 10 µm e 15 µm (opzionale) |
| Prestazioni di rilevamento | Precisione dell'altezza (modulo di calibrazione) | 1 µm (utilizzando un blocco di calibrazione standard) |
| Ripetibilità del volume | <1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione della flessione della piastra | ±3 mm |
| Capacità di rilevamento GRR | <10% a 6σ (+50% tolleranza, risoluzione 5 µm) |
| Altezza massima di rilevamento | 500 µm |
| Soluzione al problema dell'ombra | Tecnologia a spostamento di fase e sistema bidirezionale di luce strutturata 3D |
| Metodo di compensazione in tempo reale della flessione della piastra | Compensazione della flessione della piastra (Z-Tracking + riferimento pad) |
| Schermo di test | Colore (immagini 3D e 2D visualizzate insieme) |
| Apparecchiatura di guida | Servomotore + guida a vite |
| Velocità di movimento | 800 mm/s |
| Dimensione minima del prodotto misurabile | 50 mm x 50 mm |
| Dimensione massima del prodotto misurabile | 400 mm x 500 mm |
| Spessore PCB | 0,5~6 mm |
| Regolazione della larghezza della traccia | Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Trasporto/fissaggio del circuito stampato | Nastro trasportatore/fissaggio con morsetto pneumatico |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra |
| Altezza dell'orbita | 900 ± 20 mm |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD: 250G, HDD: 2T |
| Monitor | LED da 22" |
| Sistema operativo | Ubuntu |
| Parametri | Dimensioni complessive | L1350 x P1000 x H1600 mm (esclusa luce di allarme) |
| Peso | 1100 kg |
| Alimentazione | AC220V/50~60Hz/2000W |
| Pressione dell'aria | 0,5 MPa |
| Formati di input supportati dal software | Supporta il formato Gerber (274X), ODB++ |
| Strumenti di gestione statistica | Istogramma, Grafico X-bar&R, Grafico X-bar&S, Cp&Cpk, %Gage R & R, Report giornalieri/settimanali/mensili SPI, SPC in tempo reale e visualizzazione multipla Requisiti ambientali |
| Temperatura: 5~40℃, umidità relativa: 25%~80% (senza brina) | Comunicazione apparecchiature a monte ea valle |
| Interfaccia SMEMA standard | Caratteristiche: |
Nome del prodotto: Macchina AOI PCB
- Risoluzione: 10 µm
- Velocità di ispezione: 1000 mm/s
- Metodo di ispezione: Ispezione 3D
- Modello: XYZ-1000
- Interfaccia: Ethernet
- Parametri tecnici:
Modello
| XYZ-1000 | Velocità di ispezione |
| 1000 mm/s | Spessore PCB |
| 0,2 mm - 6 mm | Metodo di ispezione |
| Ispezione 3D | Dimensioni PCB |
| Max. 500 mm x 500 mm | Interfaccia |
| Ethernet | Precisione di ispezione |
| | |
| ±5 µm | Sorgente luminosa |
| LED | Applicazioni: |
La macchina AOI è uno strumento essenziale per l'industria della produzione di PCB. È un sistema di ispezione ottica automatizzato che controlla i circuiti stampati per individuare difetti e garantire che soddisfino gli standard del settore. La macchina dispone di un metodo di ispezione 3D, che consente un rilevamento accurato e preciso di eventuali anomalie nel PCB. Questa precisione di ispezione è di ±5 µm, il che garantisce che i PCB siano della massima qualità.
La macchina AOI PCB Mento è adatta a varie occasioni e scenari applicativi. È ideale per l'uso in aziende produttrici di PCB, produttori di prodotti elettronici e istituti di ricerca e sviluppo. La macchina può gestire PCB con uno spessore compreso tra 0,2 mm e 6 mm, rendendola versatile e adatta a diversi tipi di PCB.
Il modello XYZ-1000 della macchina AOI PCB Mento dispone di un'interfaccia Ethernet, che consente una facile connettività e integrazione con altri sistemi. Questa funzione rende facile incorporare la macchina AOI nelle linee di produzione e nei flussi di lavoro esistenti.
In conclusione, la macchina AOI PCB Mento è un sistema di ispezione PCB affidabile ed efficiente adatto a varie occasioni e scenari applicativi. La sua elevata precisione di ispezione, la gestione versatile dello spessore dei PCB e l'interfaccia Ethernet la rendono una risorsa preziosa per le aziende produttrici di PCB, i produttori di prodotti elettronici e gli istituti di ricerca e sviluppo.
Supporto e servizi:
Il nostro prodotto Macchina AOI PCB viene fornito con un supporto tecnico completo e servizi, tra cui:
Assistenza per l'installazione e la configurazione
- Formazione sull'uso e la manutenzione della macchina
- Supporto remoto per problemi software e hardware
- Servizi di manutenzione e riparazione in loco
- Aggiornamenti e upgrade software regolari
- Soluzioni personalizzate per soddisfare le esigenze specifiche dei clienti
- Ci impegniamo a fornire ai nostri clienti il massimo livello di supporto e a garantire che la loro macchina AOI PCB funzioni al massimo delle prestazioni.
Imballaggio e spedizione:
Imballaggio del prodotto:
La macchina AOI PCB è imballata in modo sicuro in una cassa di legno per garantire un trasporto e una consegna sicuri.
- Tutti gli accessori e gli strumenti necessari sono inclusi nella confezione.
- Le dimensioni della confezione sono 120 cm x 80 cm x 150 cm e il peso è di 300 kg.
- Spedizione:
La macchina AOI PCB viene spedita tramite trasporto aereo o marittimo, a seconda delle preferenze e della posizione del cliente.
- Le spese di spedizione e i tempi di consegna possono variare a seconda della destinazione.
- Ai clienti verrà fornito un numero di tracciamento per monitorare lo stato della loro spedizione.
- FAQ:
D: Qual è il nome del marchio della macchina AOI PCB?
R: Il nome del marchio della macchina AOI PCB è Mento.
D: Dove viene prodotta la macchina AOI PCB?
R: La macchina AOI PCB è prodotta in Cina, Dongguan.
D: Quali certificazioni ha la macchina AOI PCB?
R: La macchina AOI PCB è certificata ISO9001/ISO14001.
D: Qual è la quantità minima d'ordine per la macchina AOI PCB?
R: La quantità minima d'ordine per la macchina AOI PCB è 1.
D: Qual è il tempo di consegna per la macchina AOI PCB?
R: Il tempo di consegna per la macchina AOI PCB è di 3 settimane.
D: Quali sono i termini di pagamento per la macchina AOI PCB?
R: I termini di pagamento per la macchina AOI PCB sono online.
D: Qual è la capacità di fornitura della macchina AOI PCB?
R: La capacità di fornitura della macchina AOI PCB è di 1000/mese.
D: Il prezzo della macchina AOI PCB è negoziabile?
R: Sì, il prezzo della macchina AOI PCB è negoziabile.
