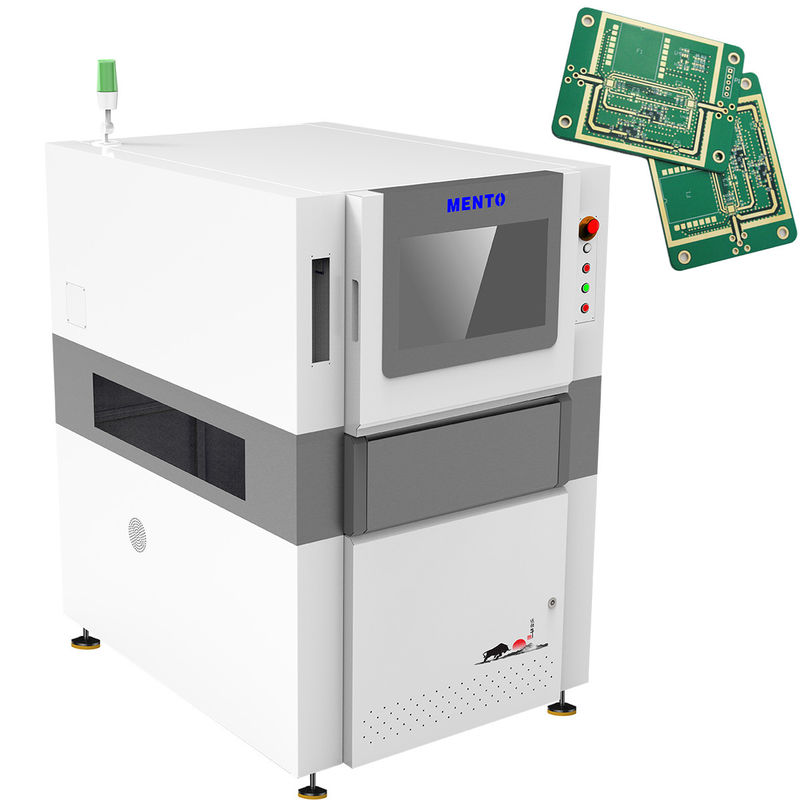

Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3412
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Metodo di ispezione: |
Ispezione 3D |
Illuminazione: |
RGB LED |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
Risoluzione: |
10 μm |
Metodo di allineamento: |
Allineamento automatico |
Velocità di ispezione: |
Fino a 80 cm2/s |
Fornitore di energia: |
AC 220V, 50/60Hz |
Peso: |
800 kg |
Metodo di ispezione: |
Ispezione 3D |
Illuminazione: |
RGB LED |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
Risoluzione: |
10 μm |
Metodo di allineamento: |
Allineamento automatico |
Velocità di ispezione: |
Fino a 80 cm2/s |
Fornitore di energia: |
AC 220V, 50/60Hz |
Peso: |
800 kg |
Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati
Questa macchina di ispezione 3D AOI è una soluzione ideale per i produttori di PCB che cercano di aumentare la loro efficienza di produzione.la macchina può ispezionare più tavole contemporaneamenteLa sua telecamera ad alta risoluzione garantisce il rilevamento di tutti i difetti sul PCB, riducendo il rischio che i prodotti difettosi raggiungano il mercato.
In conclusione, la macchina 3D AOI è un'attrezzatura di punta per l'AOI PCB che offre un'ispezione accurata e veloce dei circuiti stampati.abbiamo assicurato che la macchina sia dotata delle ultime tecnologie per soddisfare le esigenze dei moderni processi di produzione di PCBCon il suo allineamento automatico, la fotocamera ad alta risoluzione e il software facile da usare,la macchina di ispezione 3D AOI è indispensabile per qualsiasi produttore di PCB che desideri migliorare l'efficienza e la qualità della produzione.
| Modello di dispositivo | K3412 | |
| Capacità di rilevamento | Elementi di rilevamento | Pochi pezzi, pezzi sbagliati, inverso, spostato, falsa saldatura, falsa saldatura, più stagno, meno stagno, stagno continuo, lapide, rovesciato, gambe deformate, danneggiate, pezzi multipli, graffi,materia estranea |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | 4 DLP light source (raster phase shift technology) and red, green and blue (RGB) light source (sorgente luminosa a rastere) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 20 mm/40 mm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1000xD1380xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
| Metodo di allineamento: | Allineamento automatico |
| Software: | Interfaccia utente intuitiva |
| Velocità di ispezione: | Fino a 80 cm2/s |
| Sistema operativo: | Windows 10 |
| Risoluzione: | 10 μm |
| Peso: | 800 kg |
| Tipo di fotocamera: | Fotocamera digitale 3D |
| Dimensione: | L 1300 X W 1300 X H 1500 mm |
| Illuminazione: | LED RGB |
| Fornitore di alimentazione: | AC 220V, 50/60Hz |
La macchina di ispezione 3D AOI è progettata per rilevare e ispezionare la superficie dei PCB, fornendo risultati di alta precisione e precisione.che la distingue dagli altri produttori di apparecchiature AOICon la capacità di ispezione fino a 80 cm2/s, Mento-01 può completare il processo di ispezione in modo tempestivo, migliorando l'efficienza complessiva della linea di produzione.
Mento-01 è compatibile con il sistema operativo Windows 10, che offre agli utenti un'interfaccia user-friendly e funzionalità facili da usare.Fornitore di alimentazione 50/60 Hz. Mento-01 ha una capacità di approvvigionamento di 1000/mese, garantendo che la domanda del prodotto sia sempre soddisfatta.
Le occasioni e gli scenari di applicazione del prodotto per Mento-01 includono la produzione elettronica, l'assemblaggio di PCB e il controllo della qualità.La macchina di ispezione 3D AOI è uno strumento essenziale per i produttori di elettronica per rilevare i difetti e garantire la qualità dei loro prodotti. Mento-01 è anche adatto per l'assemblaggio di PCB, in quanto può ispezionare rapidamente e con precisione la superficie del PCB e identificare eventuali difetti.La macchina può anche essere utilizzata nel controllo della qualità per garantire che il prodotto soddisfi le norme richieste prima di essere rilasciato sul mercato.
Nel complesso, Mento-01 è una macchina di ispezione AOI 3D affidabile ed efficiente che fornisce risultati accurati e migliora l'efficienza della produzione.Mento-01 è un must per i produttori di elettronica e le aziende di assemblaggio PCBLa macchina è facile da usare e offre un'interfaccia user-friendly, che la rende adatta sia agli utenti esperti che ai principianti.
Il nostro prodotto di macchina 3D AOI viene fornito con un supporto tecnico completo e servizi per garantire prestazioni e efficienza ottimali.,Inoltre, il nostro prodotto viene fornito con garanzia e offriamo servizi di riparazione e sostituzione se necessario.Il nostro supporto tecnico e i nostri servizi sono progettati per ridurre al minimo i tempi di inattività e massimizzare la produttività per i nostri clienti..
Imballaggio del prodotto:
La macchina 3D AOI sarà confezionata in una robusta scatola di cartone con un'ampia imbottitura per evitare danni durante il trasporto.La macchina sarà collocata in modo sicuro al centro della scatola e circondata da inserti di schiuma per garantire che non si muova durante la spedizione.
Spedizione:
La macchina 3D AOI sarà spedita tramite un servizio di corriere affidabile come DHL o FedEx. Il cliente riceverà un numero di tracciamento una volta spedito l'articolo.I tempi di spedizione variano a seconda del paese di destinazione.
Qual è il nome di marca di questa macchina 3D AOI?
Mento
Qual e' il numero di modello di questa macchina 3D AOI?
Mento-01
Dov'e' prodotta questa macchina 3D AOI?
Cina Dongguan
Quali certificazioni ha questa macchina 3D AOI?
ISO 9001 / ISO 14001
Qual è la quantità minima di ordine per questa macchina 3D AOI?
1
Il prezzo è negoziabile per questa macchina 3D AOI?
Sì, il prezzo è negoziabile.
Qual è il tempo di consegna per questa macchina 3D AOI?
1 settimana
Quali sono i termini di pagamento per questa macchina 3D AOI?
Pagamento online
Qual è la capacità di approvvigionamento di questa macchina 3D AOI?
1000 al mese
