1. Elevato rapporto costo-prestazioni
2. Fotocamera industriale a colori globale standard da 5 megapixel
3. La prima azienda in Cina a utilizzare obiettivi telecentrici di grande diametro (possono essere mirati ai prodotti)
4. Sistema ottico sviluppato in modo indipendente (coerenza della sorgente luminosa)
5. Piattaforma di fusione integrata ad alta stabilità
Descrizione del prodotto:

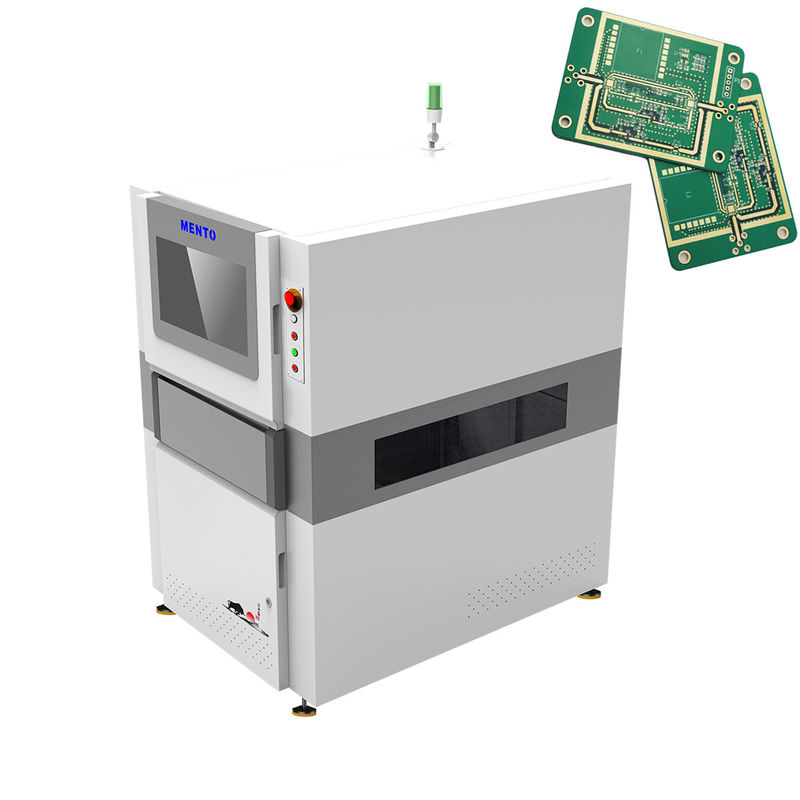

Con un intervallo di spessore del PCB da 0,5 a 5 mm, la nostra macchina AOI 3D è adatta per ispezionare un'ampia gamma di PCB, rendendola una scelta ideale per le applicazioni di sistemi di ispezione PCB. La macchina è dotata di illuminazione a LED RGB che fornisce un'illuminazione brillante e uniforme, consentendo un'ispezione dettagliata dei PCB, anche in condizioni di scarsa illuminazione. L'area di ispezione della macchina è fino a 510 x 510 mm, offrendo ampio spazio per l'ispezione di PCB di grandi dimensioni.
La nostra macchina AOI 3D funziona con alimentazione CA 220V, 50/60Hz, rendendola adatta all'uso in diversi paesi e località. La macchina può ispezionare PCB a una velocità fino a 80 cm²/s, consentendo un'ispezione rapida ed efficiente di grandi volumi di PCB. Questo è particolarmente utile in ambienti di produzione ad alto volume in cui velocità e precisione sono cruciali.
La nostra macchina AOI 3D è progettata con funzionalità e tecnologia avanzate per garantire elevata precisione e affidabilità nell'ispezione dei PCB. La macchina è dotata di una fotocamera ad alta risoluzione che acquisisce immagini dettagliate del PCB, consentendo un'accurata rilevazione di difetti e anomalie. La macchina dispone inoltre di un sofisticato algoritmo che analizza le immagini e identifica eventuali difetti o errori nel PCB.
| Modello dispositivo | K3412 |
| Capacità di rilevamento | Elementi di rilevamento | |
| Metodo di scansione | Stop&Go |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 12 MP |
| Sorgente luminosa | 4 sorgenti luminose DLP (tecnologia di spostamento di fase raster) e sorgenti luminose rosse, verdi e blu (RGB) |
| Risoluzione | 10 µm e 15 µm (opzionale) |
| Ripetibilità del volume | <1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione della flessione della piastra | ±3 mm |
| Capacità di rilevamento GRR | <10% a 6σ (+50% tolleranza, risoluzione 5 µm) |
| Altezza massima di rilevamento | 20 mm/40 mm |
| Soluzione al problema dell'ombra | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D |
| Metodo di compensazione in tempo reale della flessione della piastra | Compensazione flessione piastra (Z-Tracking + riferimento pad) |
| Schermo di test | Colore (immagini 3D e 2D visualizzate insieme) |
| Apparecchiatura di guida | Servomotore + guida a vite |
| Velocità di movimento | 800 mm/s |
| Dimensioni minime del prodotto misurabile | 50 mm x 50 mm |
| Dimensioni massime del prodotto misurabile | 400 mm x 500 mm |
| Spessore PCB | 0,5~6 mm |
| Regolazione larghezza traccia | Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Trasporto/fissaggio circuito stampato | Trasportatore a nastro/fissaggio con morsetto pneumatico |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra |
| Altezza orbita | 900±20 mm |
| Configurazione computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD: 250G, HDD: 2T |
| Monitor | LED da 22" |
| Sistema operativo | Ubuntu |
| Parametri | Dimensioni complessive | L1000xP1380xA1600 mm (esclusa luce di allarme) |
| Peso | 1100 KG |
| Alimentazione | AC220V/50~60Hz/2000W |
| Pressione dell'aria | 0,5 MPa |
| Requisiti ambientali | Temperatura: 5~40℃, umidità relativa: 25%~80% (senza brina) |
| Comunicazione apparecchiature a monte e a valle | Interfaccia SMEMA standard |
Caratteristiche:
- Nome prodotto: Macchina AOI 3D
- Spessore PCB: 0,5 - 5 mm
- Metodo di ispezione: Ispezione 3D
- Velocità di ispezione: fino a 80 cm²/s
- Alimentazione: CA 220 V, 50/60 Hz
Parametri tecnici:
| Parametri tecnici | Dettagli del prodotto |
|---|
| Metodo di allineamento | Allineamento automatico |
| Alimentazione | CA 220 V, 50/60 Hz |
| Peso | 800 Kg |
| Illuminazione | LED RGB |
| Spessore PCB | 0,5 - 5 mm |
| Risoluzione | 10 µm |
| Tipi di ispezione | Giunto di saldatura, componente, difetto |
| Tipo di fotocamera | Fotocamera digitale 3D |
| Software | Interfaccia utente intuitiva |
Applicazioni:
La macchina AOI 3D di Mento è progettata per offrire servizi di ispezione superiori per PCB. Utilizza la tecnologia delle fotocamere digitali 3D per ispezionare i PCB alla ricerca di difetti e guasti. Con dimensioni di L 1300 x L 1300 x A 1500 mm, questa macchina è compatta e può essere facilmente installata in uno spazio di lavoro.
La macchina AOI 3D di Mento dispone di un software con interfaccia utente intuitiva che ne facilita l'uso. Il software è compatibile con il sistema operativo. Questa macchina è dotata di una fotocamera digitale 3D che acquisisce immagini ad alta risoluzione dei PCB, consentendo un'ispezione accurata e la rilevazione di difetti.
La macchina AOI 3D Mento-01 è adatta per una serie di occasioni e scenari applicativi. È adatta per l'uso in impianti di produzione di PCB, fabbriche di elettronica e altri settori che richiedono un'ispezione precisa dei PCB. Questa macchina può essere utilizzata per l'ispezione di PCB a faccia singola, doppia faccia e multistrato, rendendola versatile e pratica.
La macchina AOI 3D di Mento è uno strumento di ispezione affidabile ed efficiente che può contribuire a migliorare la qualità dei PCB. Il suo metodo di ispezione 3D garantisce che vengano rilevati anche i più piccoli difetti e guasti, assicurando che vengano prodotti solo PCB di alta qualità. Questa macchina è anche facile da mantenere, rendendola una soluzione conveniente per le aziende.
Supporto e servizi:
Il supporto tecnico e i servizi del prodotto Macchina AOI 3D includono:
- Installazione e formazione in loco
- Supporto tecnico remoto tramite telefono o e-mail
- Aggiornamenti software regolari per migliorare le prestazioni della macchina
- Servizi di manutenzione e riparazione
- Sostituzione pezzi di ricambio
- Assistenza per la risoluzione dei problemi
Imballaggio e spedizione:
Imballaggio del prodotto per Macchina AOI 3D:
La macchina AOI 3D sarà imballata in modo sicuro in una robusta scatola di cartone per evitare danni durante il trasporto. Il prodotto sarà avvolto in pluriball e posizionato al centro della scatola per evitare movimenti. La scatola sarà etichettata con il nome del prodotto, il numero del modello e le istruzioni di movimentazione.
Spedizione:
La macchina AOI 3D sarà spedita utilizzando un servizio di corriere affidabile e fidato. Il costo di spedizione sarà calcolato in base alla località di consegna e al peso del pacco. Il tempo di consegna stimato verrà fornito al cliente al momento dell'ordine. Il cliente riceverà un numero di tracciamento per monitorare lo stato di consegna del pacco.
FAQ:
D: Qual è il nome del marchio della macchina AOI 3D?
R: Il nome del marchio della macchina AOI 3D è Mento.
D: Qual è il numero del modello della macchina AOI 3D?
R: Il numero del modello della macchina AOI 3D è Mento-01.
D: Dove viene prodotta la macchina AOI 3D?
R: La macchina AOI 3D è prodotta a Dongguan, Cina.
D: Quali certificazioni ha la macchina AOI 3D?
R: La macchina AOI 3D è certificata ISO9001 e ISO14001.
D: Qual è la quantità minima d'ordine per la macchina AOI 3D?
R: La quantità minima d'ordine per la macchina AOI 3D è 1.
D: Qual è il prezzo della macchina AOI 3D?
R: Il prezzo della macchina AOI 3D è negoziabile.
D: Qual è il tempo di consegna della macchina AOI 3D?
R: Il tempo di consegna della macchina AOI 3D è di 3 settimane.
D: Quali sono i termini di pagamento per la macchina AOI 3D?
R: I termini di pagamento per la macchina AOI 3D sono online.
D: Qual è la capacità di fornitura della macchina AOI 3D?
R: La capacità di fornitura della macchina AOI 3D è di 1000/mese.
