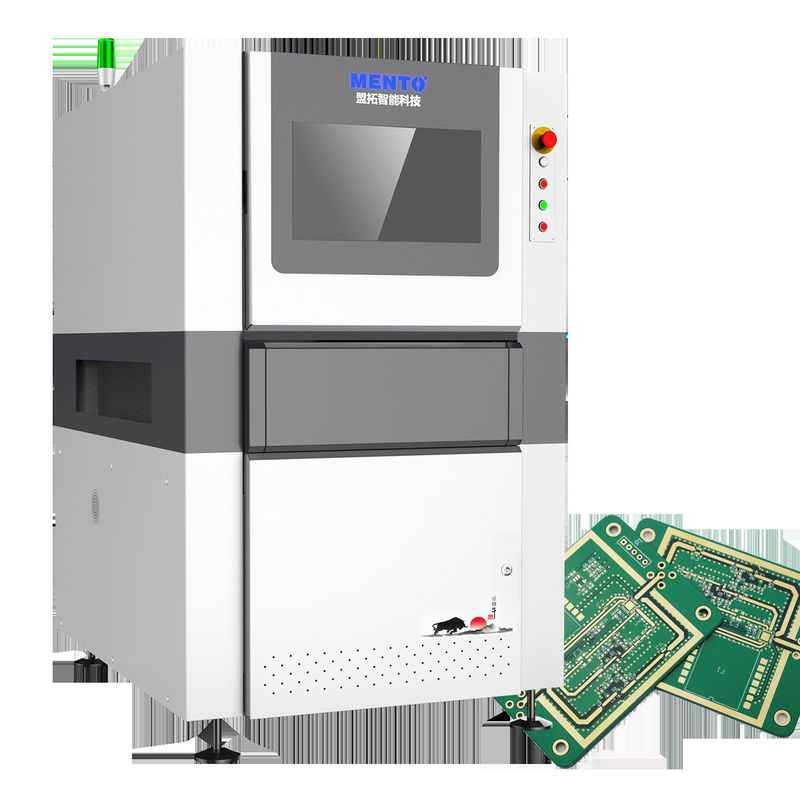

0.2mm 6mm AOI PCB Machine CCD Inspection per il componente CHIP

Descrizione del prodotto:Con dimensioni di 1000 mm x 800 mm x 1200 mm, questa macchina AOI è progettata per adattarsi a qualsiasi spazio di lavoro senza compromettere le prestazioni. La macchina è progettata per fornire all'utente un'interfaccia familiare e intuitiva. Una delle caratteristiche distintive della macchina AOI per PCB è la sua velocità di ispezione. Con una velocità di 1000 mm/s, la macchina è in grado di ispezionare un gran numero di PCB in un breve periodo di tempo, rendendola un'ottima aggiunta a qualsiasi processo di produzione di PCB. Questa macchina AOI è inoltre progettata per ospitare un'ampia gamma di spessori di PCB, da 0,2 mm a 6 mm. Ciò la rende un'opzione versatile per i produttori di PCB che producono PCB di vari spessori. Ispezione ottica automatizzata 2D MonotracciamentoModelloK2012 Capacità di test Elementi di test Corpo componente CHIP, giunti di saldatura componente CHIP, caratteri, giunti di saldatura DIP Componente minimo CHIP: 0201 Metodo di rilevamento Deep Learning, Elaborazione delle immagini Sistema ottico Fotocamera Fotocamera industriale a colori ad alta velocità da 12 MP Obiettivo telecentrico 0,36X/0,23X Risoluzione 10um/15um FOV 40x30mm /60x45mm Velocità di rilevamento 3FOV/s Sistema software Sistema operativo Ubuntu 20.04 Proprietà meccaniche Spessore PCB 0,3~10 mm (deformazione ≤ 5 mm) Altezza componente Superiore 30 mm, Inferiore 84 mm (altezza speciale personalizzabile) Dispositivo di guida Servomotore + Vite a ricircolo di sfere + Guida lineare Velocità di movimento Max. 600 mm/s Precisione di posizionamento ≤ 8 um (dopo calibrazione) Guida di trasporto PCB Altezza guida PCB: 900+20 mm (dal suolo alla superficie di trasporto guida PCB) 600 mm x 700 mm Distanza minima tra PCB: ≤ 90 mm Parametri Metodo di polimerizzazione AC 220V/50Hz/2000W Schermo di rilevamento L1000 mm x P1380 mm x A1600 mm (senza piedini 100±20 mm) Precisione 1100 KG Precisione di rimisurazione ≥ 0,5 MPa Dimensioni anello wafer Temperatura: 5~40℃, umidità relativa 25%~80% (senza brina) Numero di wafer gestiti simultaneamente Interfaccia SMEMA standard Caratteristiche: Nome prodotto: Macchina AOI per PCB Alimentazione: AC 220V, 50Hz Risoluzione: 10 μm Dimensioni PCB: Max. 500 mm x 500 mm Sorgente luminosa: LED Cerchi una macchina AOI per PCB che offra ispezione PCB ad alta risoluzione? Il nostro prodotto è la soluzione perfetta per te. Con una risoluzione di 10 μm, puoi essere certo che anche i più piccoli difetti verranno rilevati. La macchina è inoltre dotata di una sorgente luminosa a LED, che garantisce un processo di ispezione accurato ed efficiente. Il nostro sistema di ispezione PCB è progettato per essere intuitivo ed efficiente. È facile da usare e integrare nel tuo sistema esistente. La macchina è alimentata da un alimentatore AC 220V, 50Hz, garantendo affidabilità ed efficienza. Se stai cercando un prezzo competitivo per la macchina AOI per PCB che offra un ottimo rapporto qualità-prezzo, non cercare oltre il nostro prodotto. Contattaci oggi stesso per saperne di più sul nostro prodotto e su come può avvantaggiare la tua attività. Parametri tecnici: Peso: 200 kg Modello: XYZ-1000 Dimensioni PCB: Max. 500 mm x 500 mm Spessore PCB: 0,2 mm - 6 mm Precisione di ispezione: ±5 μm Dimensioni: 1000 mm x 800 mm x 1200 mm Alimentazione: AC 220V, 50Hz Interfaccia: Ethernet Risoluzione: 10 μm Tipo di fotocamera: CCD ad alta risoluzione Applicazioni: La macchina AOI per PCB Mento è un prodotto all'avanguardia progettato per testare circuiti stampati (PCB) con la massima precisione. Utilizza una tecnologia AOI avanzata per ispezionare i PCB alla ricerca di difetti come parti mancanti, parti errate e polarità errata. Questo prodotto ha una velocità di ispezione di 1000 mm/s e una risoluzione di 10 μm, rendendolo uno dei metodi di test PCB più veloci e precisi disponibili sul mercato. Questo prodotto è perfetto per produttori di PCB e aziende di assemblaggio elettronico che necessitano di garantire che i loro prodotti soddisfino i più elevati standard di qualità. Con la sua interfaccia Ethernet, può essere facilmente integrato in una linea di produzione per test senza interruzioni. La macchina AOI per PCB Mento può gestire PCB con una dimensione massima di 500 mm x 500 mm, rendendola adatta a una vasta gamma di applicazioni. In qualità di uno dei principali produttori di apparecchiature AOI, Mento ha una capacità di fornitura di 1000 unità al mese, rendendola un fornitore affidabile per operazioni di produzione su larga scala. Questo prodotto utilizza sorgenti luminose a LED, che sono efficienti dal punto di vista energetico e di lunga durata, riducendo la necessità di frequenti sostituzioni. Nel complesso, la macchina AOI per PCB Mento è un prodotto indispensabile per qualsiasi azienda di assemblaggio elettronico o produttore di PCB. Con la sua tecnologia avanzata, alta precisione e velocità di ispezione rapida, è uno dei metodi di test PCB più efficienti e affidabili disponibili sul mercato. Il pagamento può essere effettuato online per comodità, rendendo il processo di acquisto senza problemi. Supporto e servizi: Il supporto tecnico e i servizi del prodotto Macchina AOI per PCB includono: Installazione e configurazione della macchina Formazione su come utilizzare la macchina Assistenza per la risoluzione dei problemi per eventuali problemi tecnici Servizi di manutenzione e riparazione regolari Aggiornamenti e upgrade del software Servizi di consulenza per ottimizzare le prestazioni e la produttività della macchina Vi preghiamo di contattarci per ulteriori informazioni sui nostri servizi di supporto tecnico. Imballaggio e spedizione: Imballaggio del prodotto: La macchina AOI per PCB sarà imballata in modo sicuro in una robusta scatola di cartone con inserti in schiuma per prevenire danni durante la spedizione. Il prodotto sarà inoltre etichettato con adesivi fragili per garantire una manipolazione attenta. Spedizione del prodotto: Offriamo la spedizione gratuita in tutte le località degli Stati Uniti. Per ordini internazionali, verranno applicate le spese di spedizione e calcolate al momento del checkout. Gli ordini verranno spediti entro 2 giorni lavorativi dalla ricezione del pagamento. I tempi di consegna possono variare a seconda della destinazione, ma in genere vanno da 3-7 giorni lavorativi per ordini nazionali e 7-14 giorni lavorativi per ordini internazionali. FAQ: Qual è il nome del marchio della macchina PCB? Il nome del marchio della macchina PCB è Mento. 2. Dove viene prodotta la macchina PCB? La macchina PCB è prodotta a Dongguan, Cina. 3. La macchina PCB è certificata? Sì, la macchina PCB è certificata ISO9001/ISO14001. 4. Qual è la quantità minima d'ordine per la macchina PCB? La quantità minima d'ordine per la macchina PCB è 1. 5. Quali sono i termini di pagamento per la macchina PCB? I termini di pagamento per la macchina PCB sono online. 6. Qual è il tempo di consegna per la macchina PCB? Il tempo di consegna per la macchina PCB è di 3 settimane. 7. Qual è la capacità di fornitura della macchina PCB? La capacità di fornitura della macchina PCB è di 1000/mese. 8. Il prezzo della macchina PCB è negoziabile? Sì, il prezzo della macchina PCB è negoziabile.
