Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Velocità di ispezione: |
Fino a 80 cm2/s |
tipo di fotocamera: |
Fotocamera digitale 3D |
Spessore del PCB: |
0.5 - 5 mm |
Dimensione: |
L 1300 X W 1300 X H 1500 mm |
Metodo di ispezione: |
Ispezione 3D |
Software: |
Interfaccia utente intuitiva |
Fornitore di energia: |
AC 220V, 50/60Hz |
Sistema operativo: |
Windows 10 |
Velocità di ispezione: |
Fino a 80 cm2/s |
tipo di fotocamera: |
Fotocamera digitale 3D |
Spessore del PCB: |
0.5 - 5 mm |
Dimensione: |
L 1300 X W 1300 X H 1500 mm |
Metodo di ispezione: |
Ispezione 3D |
Software: |
Interfaccia utente intuitiva |
Fornitore di energia: |
AC 220V, 50/60Hz |
Sistema operativo: |
Windows 10 |
Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati

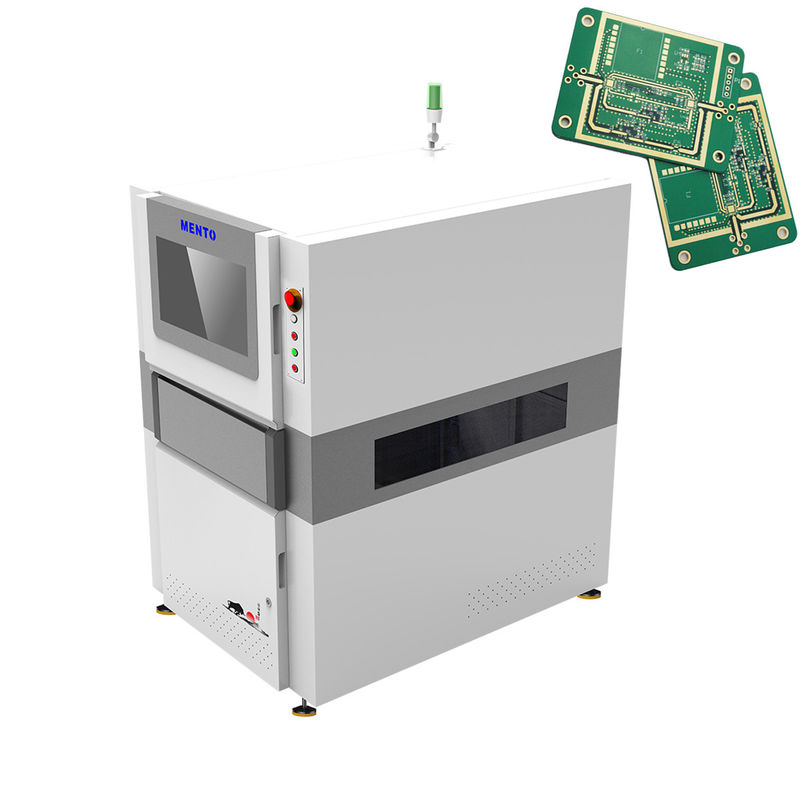

La macchina AOI 3D è uno strumento essenziale per qualsiasi ambiente di produzione.può aiutare i produttori a migliorare la qualità dei loro prodotti e ridurre i costi di produzioneQuesta macchina è progettata per funzionare ad alte velocità, il che la rende una scelta eccellente per le linee di produzione ad alto volume.
La macchina 3D AOI è un sistema affidabile e robusto che è costruito per durare.Con le sue alte prestazioni, questa macchina è la soluzione perfetta per qualsiasi impianto di produzione che ha bisogno di garantire la qualità dei suoi prodotti.
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
| Tipi di ispezione | Articolo di saldatura, componente, difetto |
| Illuminazione | LED RGB |
| Spessore del PCB | 0.5 - 5 mm |
| Tipo di fotocamera | Fotocamera digitale 3D |
| Metodo di ispezione | Ispezione 3D |
| Peso | 800 kg |
| Zona di ispezione | Fino a 510 x 510 mm |
| Metodo di allineamento | Allineamento automatico |
| Risoluzione | 10 μm |
| Software | Interfaccia utente intuitiva |
Con la sua tecnologia e le sue caratteristiche avanzate, Mento-01 è una soluzione ideale per l'ispezione dei PCB AOI,essenziale per garantire la qualità dei componenti elettronici e l'affidabilità dei prodotti elettroniciQuesta macchina può ispezionare il giunto di saldatura, il componente e il difetto dei PCB con elevata precisione ed efficienza, fornendo risultati di ispezione affidabili ed accurati.
La macchina AOI 3D Mento-01 è adatta a una vasta gamma di applicazioni nell'industria elettronica, come la produzione, l'assemblaggio e i test di PCB.comprese le linee di produzione, laboratori di ricerca e sviluppo e dipartimenti di controllo qualità.
La macchina è facile da usare, grazie al suo sistema operativo Windows 10 user-friendly, è dotata di un potente software in grado di analizzare e visualizzare i risultati di ispezione in tempo reale.facilitare l'individuazione e la risoluzione di eventuali problemi che possono sorgere durante il processo di ispezione.
La macchina AOI 3D Mento-01 ha una dimensione di L 1300 X W 1300 X H 1500 mm e pesa circa 800 kg, il che la rende una macchina relativamente grande e pesante.è molto resistente e può resistere a condizioni di lavoro difficiliFunziona con alimentazione AC 220V, 50/60Hz, rendendolo compatibile con la maggior parte delle reti elettriche in tutto il mondo.
Se siete alla ricerca di un sistema di ispezione dei PCB AOI affidabile, accurato ed efficiente, la macchina AOI 3D Mento-01 è una scelta eccellente.con un numero minimo di ordini di 1 e un termine di consegna di 1 settimanaLe condizioni di pagamento sono online e la capacità di approvvigionamento è di 1000 al mese, garantendo un processo di acquisto veloce e senza problemi.
Il prodotto 3D AOI Machine è dotato di un pacchetto completo di supporto tecnico e servizi per garantire prestazioni ottimali e tempi di fermo minimo.Il nostro team di ingegneri e tecnici esperti è disponibile per fornire i seguenti servizi:
- Assistenza all'installazione e all'installazione
- Formazione in loco per operatori e personale di manutenzione
- Supporto tecnico remoto 24 ore su 24, 7 giorni su 7
- Aggiornamenti e aggiornamenti regolari del software
- Servizi di manutenzione preventiva e di taratura
- Riparazione e sostituzione di parti difettose
- Contratti di manutenzione annuali facoltativi per il sostegno prolungato e il risparmio
Il nostro obiettivo è garantire che i nostri clienti ottengano il massimo dal loro investimento nel nostro prodotto 3D AOI Machine, e ci impegniamo a fornire un supporto rapido e affidabile ogni volta che è necessario.
Imballaggio del prodotto:
Informazioni relative alla spedizione:
Q1: Qual è il marchio della macchina AOI 3D?
R1: Il marchio della macchina AOI 3D è Mento.
D2: Qual è il numero di modello della macchina AOI 3D?
A2: Il numero di modello della macchina AOI 3D è Mento-01.
D3: Dove viene prodotta la macchina AOI 3D?
R3: La macchina AOI 3D è prodotta a Dongguan, in Cina.
D4: Quali certificazioni ha la macchina 3D AOI?
A4: La macchina AOI 3D è certificata ISO9001/ISO14001.
Q5: Qual è la quantità minima di ordine per la macchina AOI 3D?
A5: Il quantitativo minimo di ordinazione per la macchina AOI 3D è 1.
D6: Il prezzo della macchina AOI 3D è negoziabile?
R6: Sì, il prezzo della macchina AOI 3D è negoziabile.
Q7: Qual è il tempo di consegna per la macchina AOI 3D?
R7: Il tempo di consegna per la macchina AOI 3D è di 3 settimane.
Q8: Quali sono i termini di pagamento per la macchina 3D AOI?
R8: Le condizioni di pagamento per la macchina AOI 3D sono in linea.
Q9: Qual è la capacità di approvvigionamento della macchina AOI 3D?
R9: La capacità di approvvigionamento della macchina AOI 3D è di 1000 al mese.
