Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Parti minime: |
50*50 millimetro |
La telecamera: |
Nove milioni di pixel |
Velocità del movimento: |
800mm/sec |
Adeguamento di larghezza: |
Manuale |
Descrizione della macchina: |
Ispezione 3D della pasta di saldatura |
Stoccaggio: |
Grandi |
Velocità: |
0.23sec/FOV |
Condizione: |
Usato, nuovo |
Parti minime: |
50*50 millimetro |
La telecamera: |
Nove milioni di pixel |
Velocità del movimento: |
800mm/sec |
Adeguamento di larghezza: |
Manuale |
Descrizione della macchina: |
Ispezione 3D della pasta di saldatura |
Stoccaggio: |
Grandi |
Velocità: |
0.23sec/FOV |
Condizione: |
Usato, nuovo |

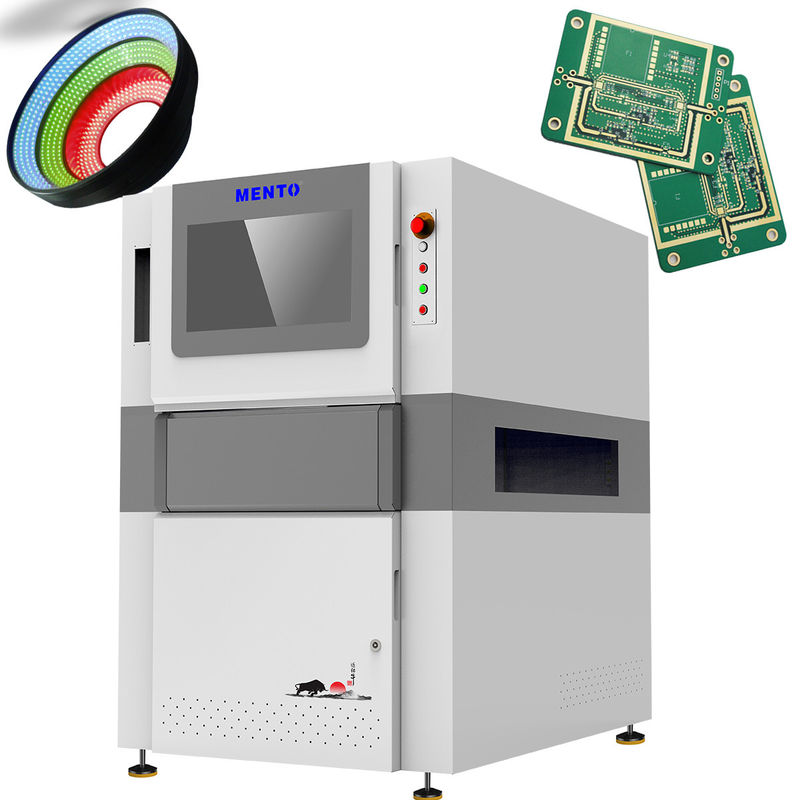

La macchina SMT AOI è specificamente progettata per ispezionare PCB di dimensioni minime di 50*50 mm. È ideale per l'uso in impianti di produzione di PCB,dove può essere utilizzato per ispezionare i pannelli in caso di difetti e garantire che siano di altissima qualitàLa macchina è in grado di rilevare una vasta gamma di difetti, tra cui componenti mancanti, posizionamento errato dei componenti e difetti di saldatura.
Una delle caratteristiche chiave della macchina SMT AOI è la sua fotocamera a colori ad alta velocità, in grado di catturare immagini a una velocità fino a 60 fotogrammi al secondo.Questo lo rende ideale per l'uso in ambienti di produzione ad alto volumeLa macchina è inoltre dotata di algoritmi avanzati di elaborazione delle immagini in grado di rilevare e classificare automaticamente i difetti.ridurre la necessità di ispezioni manuali e migliorare l'efficienza generale.
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Questa macchina SMT AOI è ideale per l'automazione dell'ispezione dei PCB, con caratteristiche come la telecamera a colori ad alta velocità e l'ispezione di una vasta gamma di dimensioni e spessori dei PCB.Contattaci per ulteriori informazioni sul prezzo delle macchine AOI.
La macchina SMT AOI è progettata per ispezionare i circuiti stampati (PCB) e garantire la loro qualità e precisione.il prodotto è in grado di rilevare e classificare i difetti sui PCB con elevata precisione e velocitàLa telecamera a colori ad alta velocità da 6,5 Mpix garantisce che il processo di ispezione sia eseguito con elevata precisione e dettaglio.
Il prodotto è adatto a varie occasioni e scenari, tra cui la produzione elettronica, l'assemblaggio di PCB e il controllo della qualità.Può ispezionare PCB con dimensioni minime di 50*50 mm e spessore di 0.5 mm a 6 mm. La dimensione del PCB di ispezione può variare da 50 mm x 50 mm a 510 mm x 460 mm, rendendolo una soluzione versatile per diverse dimensioni di PCB.
La macchina SMT AOI di Mento è disponibile a un prezzo negoziabile e la quantità minima di ordine è 1. Il prodotto ha una capacità di fornitura di 1000 / mese e può essere consegnato entro una settimana.Le condizioni di pagamento sono in linea, rendendo il processo di acquisto più conveniente per gli acquirenti.
Il prodotto SMT AOI Machine è dotato di un supporto tecnico e di servizi completi, garantendo che la macchina funzioni sempre al meglio.Il nostro team di esperti è disponibile per fornire assistenza con l'installazione, la formazione e la manutenzione, nonché la risoluzione di eventuali problemi che potrebbero sorgere.Offriamo anche aggiornamenti e aggiornamenti software per garantire che la tua macchina sia sempre aggiornata con le ultime tecnologieInoltre, offriamo garanzie estese e contratti di servizio per darvi tranquillità e garantire la protezione del vostro investimento.Con il nostro impegno per la soddisfazione dei clienti e la nostra dedizione al servizio di qualità, puoi fidarti dell'affidabilità e delle prestazioni della tua macchina SMT AOI.
Imballaggio del prodotto:
Spedizione:
D: Qual è il marchio di questa macchina AOI?
R: Il marchio di questa macchina AOI è Mento.
D: Dove viene fabbricata questa macchina AOI?
R: Questa macchina AOI è prodotta a Dongguan, in Cina.
D: Che certificazioni ha questa macchina AOI?
R: Questa macchina AOI è certificata ISO9001 e ISO14001.
D: Qual è la quantità minima di ordine per questa macchina AOI?
R: Il numero minimo di ordini per questa macchina AOI è 1.
D: Qual è il tempo di consegna per questa macchina AOI?
R: Il tempo di consegna di questa macchina AOI è di 3 settimane.
D: Quali sono i termini di pagamento per questa macchina AOI?
R: Le condizioni di pagamento per questa macchina AOI sono disponibili online.
D: Qual è la capacità di approvvigionamento di questa macchina AOI?
R: La capacità di approvvigionamento di questa macchina AOI è di 1000/mese.
D: Il prezzo di questa macchina AOI è negoziabile?
R: Sì, il prezzo di questa macchina AOI è negoziabile.
