Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Nome della parte: |
Macchina di SMT AOI |
Parti minime: |
50*50 millimetro |
Condizione: |
Usato, nuovo |
La telecamera: |
Nove milioni di pixel |
Spessore: |
0.5mm-6mm |
Velocità: |
0.23sec/FOV |
Descrizione della macchina: |
Ispezione 3D della pasta di saldatura |
Spessore del PCB di ispezione: |
0.5mm - 5mm |
Nome della parte: |
Macchina di SMT AOI |
Parti minime: |
50*50 millimetro |
Condizione: |
Usato, nuovo |
La telecamera: |
Nove milioni di pixel |
Spessore: |
0.5mm-6mm |
Velocità: |
0.23sec/FOV |
Descrizione della macchina: |
Ispezione 3D della pasta di saldatura |
Spessore del PCB di ispezione: |
0.5mm - 5mm |
Che si tratti di un piccolo produttore o di un impianto di produzione su larga scala, questa macchina è in grado di gestire con facilità grandi volumi di PCB.La sua grande capacità di stoccaggio garantisce di poter ispezionare un numero significativo di PCB senza dover ricaricare costantemente la macchina.
Con una dimensione minima delle parti di 50 mm x 50 mm, la macchina SMT AOI è in grado di rilevare anche i più piccoli difetti nei vostri PCB.che consentano un'ispezione e un'analisi accurate.
Una delle caratteristiche più importanti di questa macchina SMT è la sua capacità di apprendimento automatico.garantire che il processo di ispezione diventi più accurato ed efficiente nel tempoQuesta funzionalità di apprendimento automatico delle macchine di ispezione ottica consente di fidarsi della macchina per rilevare con precisione i difetti nei vostri PCB, anche quando vengono introdotti nuovi e più complessi progetti.
La macchina SMT AOI può gestire PCB di varie dimensioni, da 50 mm x 50 mm a 510 mm x 460 mm. Ciò la rende una soluzione versatile per i produttori di PCB che producono una gamma di PCB di diverse dimensioni.
In sintesi, la macchina SMT AOI è una soluzione avanzata ed efficiente per l'ispezione ottica automatizzata nell'industria SMT.e capacità di apprendimento automatico, puoi fidarti di questa macchina SMT per rilevare con precisione i difetti nei tuoi PCB e migliorare l'efficienza della tua produzione.

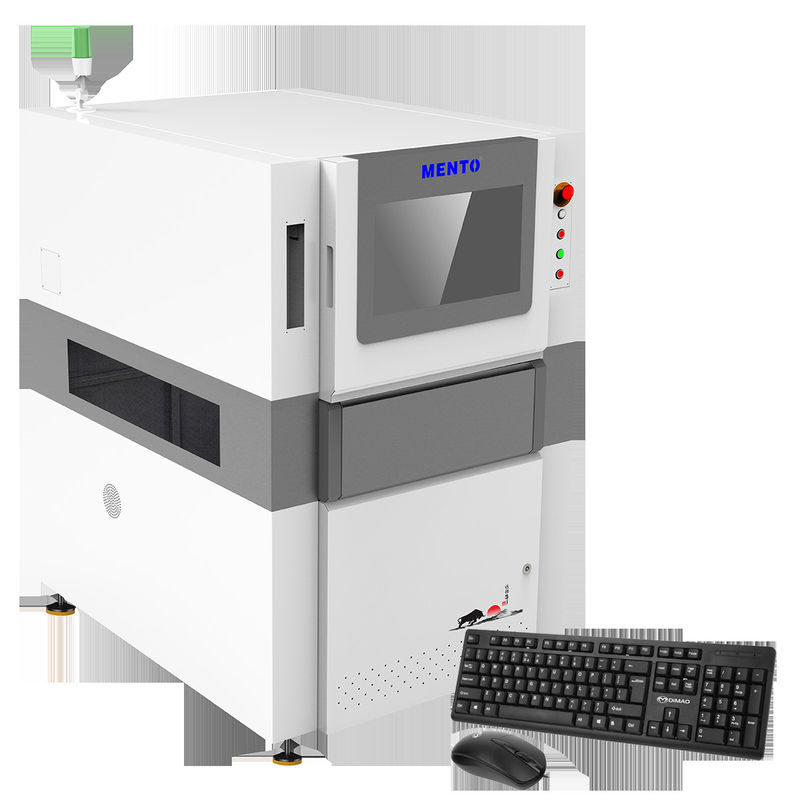

| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Questa macchina SMT AOI è perfetta per l'apprendimento automatico delle macchine di ispezione ottica.La velocità di movimento della macchina di 800 mm/sec è veloce ed efficienteInoltre, con un grande magazzino, puoi fidarti che questa macchina soddisferà le tue esigenze di produzione.
| Descrizione della macchina | Ispezione 3D della pasta di saldatura |
| Condizione | Usato, nuovo |
| Velocità di movimento | 800 mm/sec |
| Stoccaggio | Grandi |
| La telecamera | Nove milioni di pixel |
| Dimensione del Pcb di ispezione | 50 mm x 50 mm - 510 mm x 460 mm |
| Caratteristiche | 6.5 Mpix High Speed Color Camera |
| Spessore del PCB di ispezione | 0.5 mm - 5 mm |
| Fotocamera | 12 MP, colore |
| Spessore | 0.5 mm-6 mm |
La nostra macchina AOI è dotata di una potente fotocamera con nove milioni di pixel, che fornisce immagini ad alta risoluzione per un'ispezione accurata.È adatto per l'ispezione dei PCB con spessore compreso tra 0La dimensione del PCB di ispezione varia da 50 mm x 50 mm a 510 mm x 460 mm, rendendolo versatile e adatto a una vasta gamma di settori.
La macchina Mento SMT AOI è in grado di raggiungere velocità di movimento fino a 800 mm/sec, rendendola altamente efficiente e risparmiando tempo e denaro.L'apprendimento automatico delle macchine per l'ispezione ottica consente alla macchina di imparare e adattarsi a diversi scenari, rendendola più accurata ed efficiente nel tempo.
Il nostro prodotto è disponibile sia in condizioni usate che nuove, rendendolo accessibile alle imprese di tutte le dimensioni e budget.così puoi ottenere il miglior rapporto qualità-prezzo.
Offriamo un tempo di consegna di appena una settimana, e le nostre condizioni di pagamento sono online, rendendo veloce e facile per voi completare il vostro acquisto.garantire che possiamo soddisfare le richieste di imprese di tutte le dimensioni.
La macchina Mento SMT AOI è ideale per una vasta gamma di applicazioni, tra cui ispezione ottica automatizzata, ispezione ottica automatica e molti altri.autocarro, o industria aerospaziale, il nostro prodotto può aiutarvi a semplificare i vostri processi e migliorare la vostra efficienza.
La nostra macchina SMT AOI è supportata da supporto tecnico e servizi di alta qualità per garantire che si ottiene il massimo dal vostro investimento.formazione, e assistenza continua in caso di problemi tecnici.
Offriamo servizi completi di manutenzione e riparazione per mantenere la macchina in regola e ridurre al minimo i tempi di fermo.I nostri tecnici sono altamente qualificati ed esperti nel lavorare con le macchine SMT AOI e utilizzano solo pezzi di ricambio originali per garantire prestazioni ottimali.
Inoltre, forniamo aggiornamenti e aggiornamenti del software per garantire che la vostra macchina sia sempre aggiornata con le ultime tecnologie e funzionalità.Il nostro team di supporto è disponibile 24 ore su 24, 7 giorni su 7, per rispondere a qualsiasi domanda e fornire assistenza remota se necessario.
Nel complesso, il nostro obiettivo è quello di fornire il più alto livello di supporto e servizi per garantire che la tua macchina SMT AOI soddisfi le tue esigenze di produzione e fornisca risultati affidabili e accurati ogni volta.
Imballaggio del prodotto:
Spedizione:
Domande frequenti:
D: Qual è il marchio della macchina SMT AOI?
R: Il marchio della macchina SMT AOI è Mento.
D: Dove viene fabbricata la macchina SMT AOI?
R: La macchina SMT AOI è prodotta in Cina, in particolare a Dongguan.
D: La macchina SMT AOI è dotata di certificazioni?
R: Sì, la macchina SMT AOI è certificata ISO9001/ISO14001.
Q: Qual è la quantità minima di ordine per la macchina SMT AOI?
R: Il numero minimo di ordini per la macchina SMT AOI è 1.
D: Qual è il tempo di consegna per la macchina SMT AOI?
R: Il tempo di consegna per la macchina SMT AOI è di 1 settimana.
D: I prezzi della macchina SMT AOI sono negoziabili?
R: Sì, i prezzi della macchina SMT AOI sono negoziabili.
D: Quali sono i termini di pagamento per la macchina SMT AOI?
R: Le condizioni di pagamento per la macchina SMT AOI sono in linea.
D: Qual è la capacità di approvvigionamento della macchina SMT AOI?
R: La capacità di approvvigionamento per la macchina SMT AOI è di 1000 al mese.
