Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Velocità: |
0.23sec/FOV |
Spessore: |
0.5mm-6mm |
Descrizione della macchina: |
Ispezione 3D della pasta di saldatura |
Fotocamera: |
12MP, colore |
Parti minime: |
50*50 millimetro |
Adeguamento di larghezza: |
Manuale |
Condizione: |
Usato, nuovo |
Dimensione del Pcb di ispezione: |
50 mm x 50 mm - 510 mm x 460 mm |
Velocità: |
0.23sec/FOV |
Spessore: |
0.5mm-6mm |
Descrizione della macchina: |
Ispezione 3D della pasta di saldatura |
Fotocamera: |
12MP, colore |
Parti minime: |
50*50 millimetro |
Adeguamento di larghezza: |
Manuale |
Condizione: |
Usato, nuovo |
Dimensione del Pcb di ispezione: |
50 mm x 50 mm - 510 mm x 460 mm |

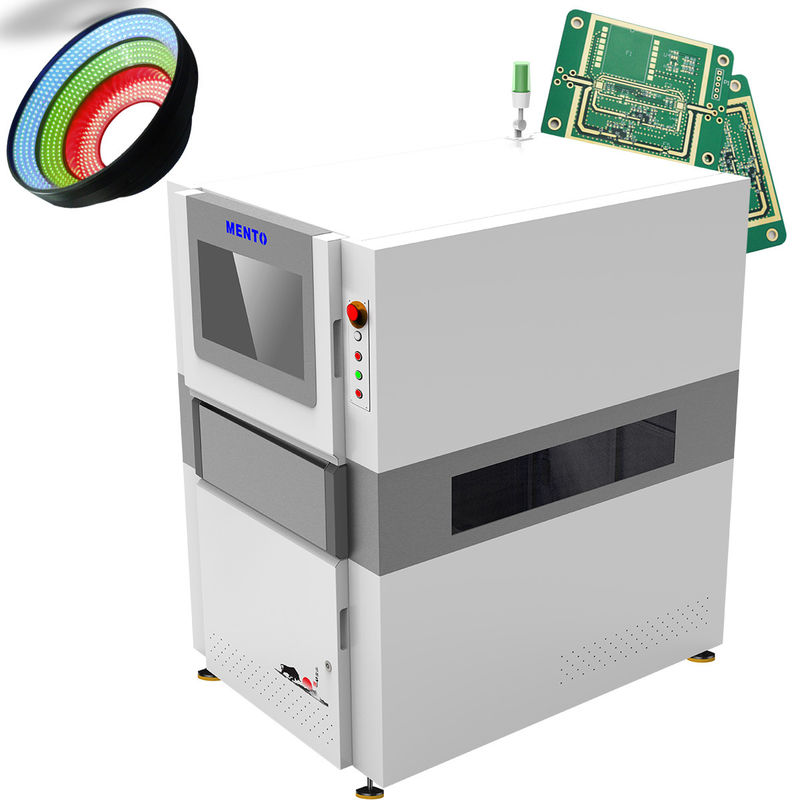

Una delle caratteristiche chiave di questa macchina SMT è la sua fotocamera a colori ad alta velocità da 6,5 Mpix, in grado di catturare immagini con una risoluzione fino a 2592 x 1944 pixel.Questa fotocamera è in grado di catturare immagini di alta qualità anche dei più piccoli dettagli sul PCBLa fotocamera è anche in grado di catturare immagini ad alta velocità, con una velocità di movimento fino a 800 mm/sec.che rende il processo di ispezione rapido ed efficiente.
La macchina SMT AOI è inoltre dotata di una tecnologia di apprendimento automatizzato delle macchine per l'ispezione ottica, che consente alla macchina di imparare e adattarsi a diversi ambienti.rendendolo altamente accurato e affidabile nel rilevare i difetti sui PCBLa macchina è in grado di rilevare una vasta gamma di difetti, tra cui componenti mancanti, componenti smarriti, polarità errata e difetti di saldatura.
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Questa macchina SMT AOI è perfetta per automatizzare l'ispezione dei PCB e offre l'ispezione ottica automatica dei PCB.e la capacità di ispezionare PCB da 50 mm x 50 mm a 510 mm x 460 mm, questa macchina offre un'ispezione rapida ed efficiente con una velocità di 0,23 secondi/FOV.
Il prodotto SMT AOI Machine è dotato del seguente supporto tecnico e dei seguenti servizi:
Il nostro team di esperti è dedicato a garantire che la tua macchina SMT AOI funzioni in modo efficiente ed efficace, in modo da poter produrre prodotti di alta qualità con facilità.
Imballaggio del prodotto:
Spedizione:
Qual è il marchio della macchina AOI?
Il marchio della macchina AOI è Mento.
2.Dove è fabbricata la macchina AOI?
La macchina AOI è prodotta in Cina, in particolare a Dongguan.
3.Quali sono le certificazioni della macchina AOI?
La macchina AOI è certificata ISO9001 e ISO14001.
4.Qual è il quantitativo minimo di ordine per la macchina AOI?
Il numero minimo di ordini per la macchina AOI è 1.
5.Quali sono i termini di pagamento per la macchina AOI?
Le condizioni di pagamento per la macchina AOI sono il pagamento online.
6.Qual è la capacità di approvvigionamento della macchina AOI?
La capacità di fornitura della macchina AOI è di 1000 unità al mese.
7.Qual è il tempo di consegna per la macchina AOI?
Il termine di consegna per la macchina AOI è di tre settimane dal ricevimento del pagamento.
8.Il prezzo della macchina AOI è negoziabile?
Sì, il prezzo della macchina AOI è negoziabile.
