Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Metodo di allineamento: |
Allineamento automatico |
Risoluzione: |
10 μm |
Illuminazione: |
RGB LED |
Software: |
Interfaccia utente intuitiva |
Dimensione: |
L 1300 X W 1300 X H 1500 mm |
tipo di fotocamera: |
Fotocamera digitale 3D |
Sistema operativo: |
Windows 10 |
Spessore del PCB: |
0.5 - 5 mm |
Metodo di allineamento: |
Allineamento automatico |
Risoluzione: |
10 μm |
Illuminazione: |
RGB LED |
Software: |
Interfaccia utente intuitiva |
Dimensione: |
L 1300 X W 1300 X H 1500 mm |
tipo di fotocamera: |
Fotocamera digitale 3D |
Sistema operativo: |
Windows 10 |
Spessore del PCB: |
0.5 - 5 mm |

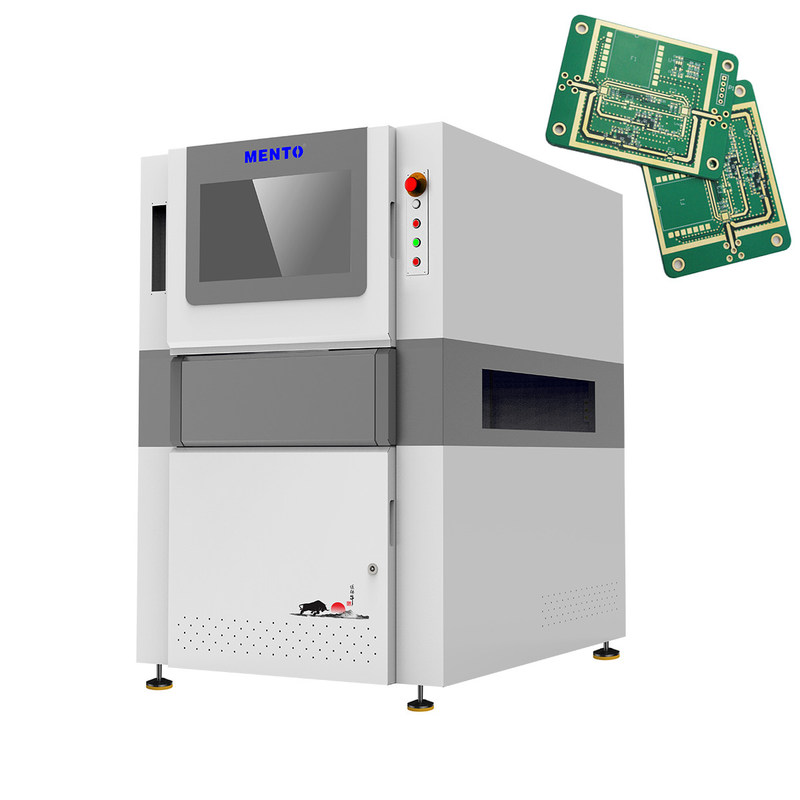

Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati
| Ispezione 3D della pasta di saldatura | ||
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Una delle caratteristiche chiave di questo sistema di ispezione dei PCB è la sua capacità di gestire i PCB con spessori compresi tra 0,5 e 5 mm. Ciò lo rende adatto per l'uso con una vasta gamma di PCB,da tavole sottili e flessibili a quelle più spesse e rigideInoltre, la macchina ha un peso di 800 kg, che la rende abbastanza robusta e resistente per resistere ai rigori dell'uso industriale.
La macchina 3D AOI è basata sul sistema operativo Windows 10, che fornisce un'interfaccia affidabile e facile da usare per gli operatori.Questo rende facile impostare e configurare la macchina per specifici compiti di ispezione, nonché di monitorare le sue prestazioni e la sua produzione.
Questa macchina 3D AOI è un'attrezzatura PCB aoi di prima linea che dispone di un'interfaccia utente intuitiva per un'operazione facile.Questa macchina è progettata per adattarsi alla maggior parte delle officineViene fornito con una fotocamera digitale 3D e illuminazione a LED RGB per un'ispezione accurata dei PCB.
| Attributo del prodotto | Valore |
| Velocità di ispezione | Fino a 80 cm2/s |
| Zona di ispezione | Fino a 510 x 510 mm |
| Peso | 800 kg |
| Illuminazione | LED RGB |
| Software | Interfaccia utente intuitiva |
| Sistema operativo | Windows 10 |
| Fornitore di energia | AC 220V, 50/60Hz |
| Metodo di ispezione | Ispezione 3D |
| Tipi di ispezione | Articolo di saldatura, componente, difetto |
| Tipo di fotocamera | Fotocamera digitale 3D |
La macchina AOI 3D Mento-01 è dotata di illuminazione LED RGB, che consente un'ispezione accurata ed efficiente delle giunture, dei componenti e dei difetti della saldatura.Ha una velocità di controllo impressionante fino a 80 cm2/sIl software di interfaccia utente intuitivo della macchina consente agli operatori di operare e personalizzare il processo di ispezione alle proprie esigenze.
Con un peso di 800 kg e una capacità di approvvigionamento di 1000 al mese, la macchina di ispezione AOI 3D Mento-01 è un prodotto robusto e durevole, adatto a una varietà di applicazioni industriali.Che siate nel settore della produzione di elettronica o nell'industria automobilistica, questa macchina può aiutare a migliorare l'efficienza della produzione e garantire prodotti di alta qualità.
Alcune delle occasioni e degli scenari di applicazione del prodotto per la macchina AOI 3D Mento-01 includono:
Nel complesso, la macchina AOI 3D Mento-01 è un prodotto versatile e affidabile che può aiutare a migliorare la qualità e l'efficienza del processo di produzione.Con tempi di consegna di sole 1 settimana e termini di pagamento on-line, è un'opzione conveniente e accessibile per le imprese e le industrie che hanno bisogno di un sistema di ispezione di alta qualità.
Il nostro team di supporto tecnico dei prodotti 3D AOI Machine è dedicato a fornire ai nostri clienti un supporto tecnico e servizi completi.Il nostro team di esperti è disponibile per aiutarvi con qualsiasi domanda o preoccupazione che possiate avere riguardo l'operazione, manutenzione o risoluzione dei problemi della macchina 3D AOI.
I nostri servizi di supporto tecnico includono:
Comprendiamo l'importanza di mantenere la vostra linea di produzione al massimo dell'efficienza, e il nostro team di supporto tecnico si impegna a garantire che la vostra macchina 3D AOI funzioni sempre senza intoppi.Se avete domande o avete bisogno di aiutoNon esitate a contattarci.
Imballaggio del prodotto:
La macchina 3D AOI sarà confezionata in modo sicuro in una cassa di legno per garantire la sua sicurezza durante il trasporto.La macchina sarà avvolta in schiuma protettiva e saldamente fissata per evitare danni durante il trasporto.
Spedizione:
Le spese di spedizione e i tempi di consegna dipendono dalla destinazione e dal metodo di trasporto preferito.Si prega di contattarci per ulteriori informazioni relative alla spedizione.
Qual è il nome di marca di questa macchina 3D AOI?
Marchio: Mento
2.Qual e' il numero di modello di questa macchina 3D AOI?
Numero di modello: Mento-01
3.Dov'e' prodotta questa macchina 3D AOI?
Luogo di origine: Dongguan, Cina
4.Questa macchina 3D AOI ha qualche certificazione?
Certificazione: ISO9001/ISO14001
5.Qual è la quantità minima di ordine per questa macchina 3D AOI?
Quantità minima d'ordine: 1
6.Il prezzo è negoziabile per questa macchina 3D AOI?
Prezzo: Negoziabile
7.Qual è il tempo di consegna per questa macchina 3D AOI?
Tempo di consegna: 3 settimane
8.Quali sono i termini di pagamento per questa macchina 3D AOI?
Termini di pagamento: on line
9.Qual è la capacità di alimentazione di questa macchina 3D AOI?
Capacità di approvvigionamento: 1000 al mese
