1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati
Descrizione del prodotto:

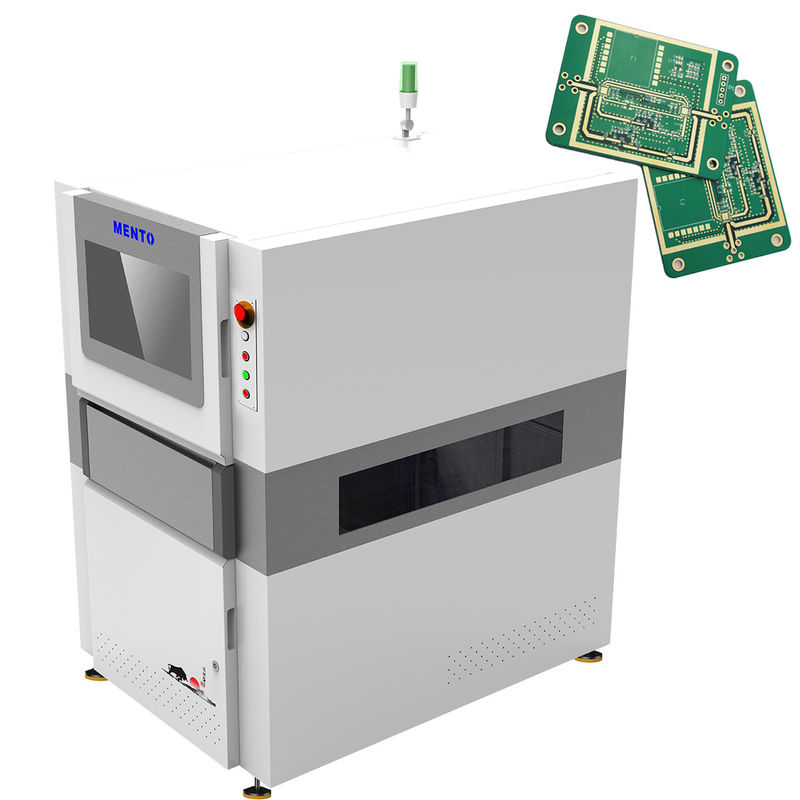

La macchina di ispezione 3D AOI è dotata di illuminazione a LED RGB, che le consente di acquisire immagini di alta qualità dei PCB.Il sistema di illuminazione è ottimizzato per garantire che la macchina possa ispezionare PCB con diversi colori e finiture superficiali, che fornisce risultati di ispezione accurati e affidabili.
La fotocamera digitale 3D è il componente principale della macchina, che cattura immagini ad alta risoluzione dei PCB da più angolazioni.La fotocamera è in grado di catturare immagini dei PCB con una risoluzione fino a 20 micron, assicurando la rilevazione anche dei più piccoli difetti.
La macchina funziona su Windows 10, che fornisce una piattaforma stabile e affidabile per il processo di ispezione.Il sistema operativo garantisce che la macchina sia compatibile con una vasta gamma di applicazioni software e dispositivi hardware, facilitando l'integrazione con altri sistemi.
Il metodo di ispezione 3D utilizzato dalla macchina è la tecnica di ispezione più avanzata disponibile oggi.creare un modello 3D del PCBCiò consente alla macchina di rilevare difetti che non sono visibili con i tradizionali metodi di ispezione 2D.
La macchina è dotata di un'interfaccia utente intuitiva, che facilita la configurazione e il funzionamento.fornire un'interfaccia semplice e diretta per l'utenteIl software dispone anche di algoritmi avanzati che analizzano le immagini catturate dalla macchina, fornendo risultati di ispezione accurati e affidabili.
In sintesi, la macchina 3D AOI è una macchina di ispezione all'avanguardia che fornisce soluzioni di ispezione di alta qualità per PCB.è la scelta perfetta per le aziende che cercano soluzioni di ispezione accurate e affidabili per i loro PCB. Sia che tu debba ispezionare PCB piccoli o grandi, la macchina di ispezione 3D AOI è la soluzione ideale per le tue esigenze.
| Modello di dispositivo |
K3205 |
| Capacità di rilevamento |
Elementi di rilevamento |
Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione |
Stop&Go |
| Sistema ottico |
Fotocamera |
Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce |
Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) |
| Risoluzione |
10μm e 15um (facoltativo) |
| Performance di rilevamento |
Accuratezza dell'altezza (modulo di taratura) |
1 μm (con blocco di taratura standard) |
| Ripetibilità in volume |
< 1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione per la piegatura della piastra |
± 3 mm |
| Capacità di rilevamento GRR |
< 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) |
| Altezza massima di rilevamento |
500 μm |
| Soluzione del problema delle ombre |
Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D |
| Metodo di compensazione in tempo reale della piegatura della piastra |
Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) |
| Schermo di prova |
Colore (immagini 3D e 2D visualizzate insieme) |
| Attrezzature di guida |
Servomotore+Guida alla vite |
| Velocità di movimento |
800 mm/s |
| Dimensione minima misurabile del prodotto |
50 mmx50 mm |
| Dimensioni massime misurabili del prodotto |
400 mm x 500 mm |
| Spessore del PCB |
0.5~6 mm |
| Regolazione della larghezza del binario |
Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Convoglio/fissazione di schede di circuito |
Fissazione del nastro trasportatore/clamp pneumatico |
| Direzione di trasporto |
Da sinistra a destra, da destra a sinistra. |
| Altezza orbitale |
900 ± 20 mm |
| Configurazione del computer |
Mainframe |
CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor |
22"LED |
| Sistema operativo |
Ubuntu |
| Parametri |
Dimensione complessiva |
W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso |
1100 kg |
| Fonte di alimentazione |
AC220V/50~60Hz/2000W |
| Pressione dell'aria |
0.5Mpa |
| Formati di input supportati dal software |
Supporto per il formato Gerber (274X), ODB++ |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk,
%Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display
|
| Requisiti ambientali |
Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) |
| Comunicazione delle apparecchiature a monte e a valle |
Interfaccia SMEMA standard |
Caratteristiche:
- Nome del prodotto: Macchina 3D AOI
- Risoluzione: 10 μm
- Metodo di ispezione: ispezione 3D
- Pcb Spessore: 0,5 - 5 mm
- Metodo di allineamento: allineamento automatico
- Tipo di controllo: giunto della saldatura, componente, difetto
Parametri tecnici:
La macchina AOI 3D Mento-01 è dotata di un software di interfaccia utente intuitivo ed è in grado di ispezionare facilmente giunti, componenti e difetti della saldatura.È compatibile con spessori di PCB compresi tra 0.5 mm a 5 mm e può ispezionare fino a 80 cm2/s, rendendolo un sistema di ispezione PCB veloce ed efficiente.
Con un peso di 800 kg, la macchina AOI 3D Mento-01 è robusta e durevole, garantendo che possa resistere alla prova del tempo.garantire che i PCB siano di altissima qualitàQuesto prodotto è adatto a una vasta gamma di settori, tra cui l'automotive, l'aerospaziale, le telecomunicazioni e l'elettronica.
Che siate una piccola azienda o una grande azienda, la macchina AOI 3D Mento-01 è un investimento eccellente per le vostre esigenze di ispezione dei PCB.Le sue prestazioni affidabili e la sua facilità d'uso lo rendono un prodotto desiderabile per qualsiasi sistema di ispezione dei PCBCon un tempo di consegna di appena 1 settimana e condizioni di pagamento on-line, l'acquisto di questo prodotto non è mai stato così facile.
In conclusione, la macchina AOI 3D Mento-01 è un sistema di ispezione PCB di ultima generazione adatto a una vasta gamma di applicazioni.Le sue caratteristiche avanzate e la tecnologia all'avanguardia lo rendono un prodotto desiderabile per qualsiasi settore che richiede ispezioni accurate ed efficienti dei PCBQuindi, investite oggi nella macchina AOI 3D Mento-01 e assicuratevi che i vostri PCB siano di altissima qualità.
Supporto e servizi:
Il nostro prodotto per macchine AOI 3D è dotato di un supporto tecnico e di servizi completi per garantire prestazioni e affidabilità ottimali:
- Installazione e formazione in loco
- Supporto tecnico 24 ore su 24, 7 giorni su 7 tramite telefono, e-mail o accesso remoto
- Aggiornamenti e aggiornamenti regolari del software
- Servizi di taratura e manutenzione
- Riparazione e sostituzione di parti difettose
- Accesso alla nostra base di conoscenze e documentazione online
Siamo orgogliosi di fornire un servizio clienti di prim'ordine e supporto ai nostri preziosi clienti.
Imballaggio e trasporto:
Imballaggio del prodotto:
La macchina 3D AOI sarà confezionata in una robusta scatola di cartone con inserti di schiuma per garantire un trasporto sicuro.La macchina sarà avvolta in plastica protettiva per evitare graffi o danni durante il trasporto. La scatola sarà etichettata con il nome del prodotto, il numero di modello e le istruzioni di gestione.
Spedizione:
La macchina 3D AOI sarà spedita tramite un servizio di corriere affidabile.I clienti riceveranno un numero di tracciamento per monitorare lo stato della loro spedizione.I tempi di consegna possono variare a seconda della destinazione, ma i clienti possono aspettarsi di ricevere il loro pacco entro 5-7 giorni lavorativi.
FAQ:
Ecco alcune domande frequenti sulla macchina 3D AOI Mento-01:
D: Cos'è la macchina AOI 3D Mento-01?
R: La macchina Mento-01 3D AOI è una macchina di ispezione ottica automatizzata ad alta tecnologia utilizzata nell'industria dei circuiti stampati (PCB) per rilevare i difetti dei PCB.
D: Dove viene prodotta la macchina AOI 3D Mento-01?
R: La macchina AOI 3D Mento-01 è prodotta a Dongguan, in Cina.
D: La macchina Mento-01 3D AOI è certificata?
R: Sì, la macchina AOI 3D Mento-01 è certificata ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per la macchina AOI 3D Mento-01?
R: Il numero minimo di ordini per la macchina AOI 3D Mento-01 è 1.
D: Qual è il prezzo della macchina AOI 3D Mento-01?
R: Il prezzo della macchina AOI 3D Mento-01 è negoziabile.
D: Qual è il tempo di consegna per la macchina AOI 3D Mento-01?
R: Il tempo di consegna per la macchina AOI 3D Mento-01 è di 3 settimane.
D: Quali sono i termini di pagamento per la macchina AOI 3D Mento-01?
R: I termini di pagamento per la macchina 3D AOI Mento-01 sono disponibili online.
D: Qual è la capacità di approvvigionamento per la macchina AOI 3D Mento-01?
R: La capacità di approvvigionamento per la macchina AOI 3D Mento-01 è di 1000 al mese.
