Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: M2020-2012EL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Dimensione: |
1000 mm x 800 mm x 1200 mm |
Sistema operativo: |
Windows 10 |
Velocità di ispezione: |
1000mm/s |
tipo di fotocamera: |
CCD ad alta risoluzione |
Metodo di ispezione: |
Ispezione 3D |
Accuratezza delle ispezioni: |
±5μm |
Modello: |
XYZ-1000 |
Dimensione: |
1000 mm x 800 mm x 1200 mm |
Sistema operativo: |
Windows 10 |
Velocità di ispezione: |
1000mm/s |
tipo di fotocamera: |
CCD ad alta risoluzione |
Metodo di ispezione: |
Ispezione 3D |
Accuratezza delle ispezioni: |
±5μm |
Modello: |
XYZ-1000 |
Con dimensioni di 1000 mm x 800 mm x 1200 mm, questa macchina è compatta e facile da integrare nella linea di produzione esistente.puoi fidarti che i tuoi PCB saranno accuratamente ispezionati per eventuali difetti o errori.
La sorgente luminosa a LED fornisce un'illuminazione costante e affidabile per ottenere immagini chiare, mentre il metodo di ispezione 3D garantisce un accurato rilevamento di difetti come gli errori di saldatura,disallineamento dei componenti, e altro ancora.
Confida nei nostri produttori di apparecchiature AOI per fornirti il miglior sistema di ispezione PCB disponibile.Contattaci oggi per saperne di più sulla nostra macchina AOI PCB e su come può migliorare la tua linea di produzione.
| Modello | Mini LED all'aspetto e luminescenza all-in-one M2020-2012EL | |||
| Capacità di rilevamento | Articoli di ispezione | Mancato legame, legame sbagliato, matrice danneggiata, matrice spostata, matrice inclinata, matrice capovolta, polarità sbagliata, particelle, matrice sollevata, cattiva collinearità. | Bad die, over luminescence, under luminescence, anomalia cromatica | |
| Metodo di rilevamento | Processing delle immagini, machine learning | |||
| Sistema ottico | Fotocamera | 20MP | 12MP | |
| lenti telecentriche | Lente bi-telecentrica ad alta risoluzione | |||
| Risoluzione | 4um (2.4um~5um facoltativo) | 15 μm ((10 mm~18 mm facoltativo) | ||
| Fonte di luce | RGB ((Personalizzabile) | |||
| Efficienza | Fermati e poi vai: 3 FOV/s | |||
| Configurazione del computer | Mainframe | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T | |
| Monitor | 22 "LED | |||
| Sistema operativo | Ubuntu/Windows 10 Professional | |||
| Performance di rilevamento | Spessore del PCB | 1 ~ 5 mm | ||
| Altezza massima consentita dei componenti | 20 mm superiore, 30 mm inferiore (personalizzabile) | |||
| Azionamento | Servo motor + Screw guide | |||
| Velocità di movimento | Max :600mm/s | |||
| PCB fixture height | 900±20 mm ((Doppia stazione, larghezza regolabile del binario) | |||
| Parametri | Dimensione del PCB | Max: 350 mmx300 mm | Max: 370 mmx350 mm | |
| Fornitore di alimentazione | AC220V/50Hz/2000W | |||
| Dimensioni | W1330xD1360xH1650mm (esclusa la luce di avvertimento) | |||
| Peso | 1600 kg | |||
| Requisito di pressione dell'aria | ≥ 0,5 MPa | |||
| Requisiti ambientali | Temperatura: da 5 a 40°C, RH 25% a 80% (senza gelo) | |||
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard / comunicazione dati con il bonder a stampo | |||
| Modello | XYZ-1000 |
| Velocità di ispezione | 1000 mm/s |
| Peso | 200 kg |
| Accuratezza delle ispezioni | ± 5 μm |
| Metodo di ispezione | Ispezione 3D |
| Tipo di fotocamera | CCD ad alta risoluzione |
| Risoluzione | 10 μm |
| Spessore del PCB | 0.2 mm - 6 mm |
| Sistema operativo | Windows 10 |
| Dimensione | 1000 mm x 800 mm x 1200 mm |
Le macchine AOI sono utilizzate per vari metodi di prova dei PCB, come l'ispezione della pasta di saldatura, l'ispezione del posizionamento dei componenti e l'ispezione del controllo della qualità.comprese le apparecchiature elettronicheSono ideali per i produttori di PCB che vogliono garantire che i loro prodotti siano di altissima qualità.

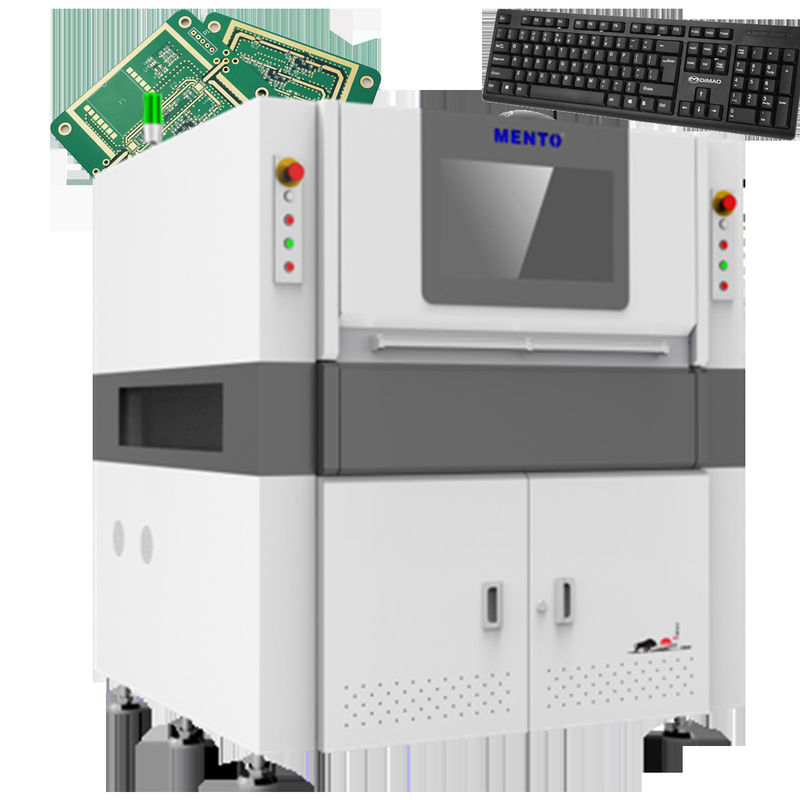

La macchina Mento AOI PCB è dotata di una telecamera CCD ad alta risoluzione che cattura immagini chiare del PCB.La macchina ha un'interfaccia Ethernet che consente una facile connettività con altri dispositiviIl suo peso è di 200 kg, il che lo rende facile da spostare in fabbrica.
La macchina Mento AOI PCB è in grado di gestire PCB con uno spessore da 0,2 mm a 6 mm. Ciò significa che può gestire una vasta gamma di PCB,rendendolo ideale per i produttori che producono diversi tipi di PCB.
In conclusione, la macchina Mento AOI PCB è uno strumento essenziale per qualsiasi produttore di PCB. È facile da usare, affidabile ed efficiente.rendendolo un valore inestimabile per il controllo della qualitàÈ inoltre altamente personalizzabile, rendendolo adatto a una vasta gamma di applicazioni.
Il supporto tecnico e i servizi del prodotto AOI PCB Machine includono:
Imballaggio del prodotto:
Spedizione:
D: Qual è il marchio della macchina per PCB?
R: Il marchio della macchina per PCB è Mento.
D: Dove viene fabbricata la macchina per PCB?
R: La macchina per PCB è prodotta a Dongguan, in Cina.
D: La macchina PCB è certificata?
R: Sì, la macchina PCB è certificata ISO9001 e ISO14001.
Q: Qual è la quantità minima di ordine per la macchina PCB?
R: Il quantitativo minimo di ordinazione per la macchina PCB è 1.
D: Qual è il tempo di consegna per la macchina PCB?
A: Il tempo di consegna per la macchina PCB è di 1 settimana.
D: Quali sono i termini di pagamento per l'acquisto della macchina PCB?
R: Le condizioni di pagamento per l'acquisto della macchina PCB sono in linea.
D: Qual è la capacità di approvvigionamento per la macchina PCB?
R: La capacità di approvvigionamento per la macchina PCB è di 1000/mese.
D: Il prezzo della macchina per PCB è negoziabile?
R: Sì, il prezzo della macchina per PCB è negoziabile.
