Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1350xD1000xH1600mm
Tempi di consegna: 3 settimane
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 1000/Mese
tipo di fotocamera: |
Fotocamera digitale 3D |
Area di ispezione: |
Fino a 510 x 510 mm |
Peso: |
1100 kg |
Software: |
Interfaccia utente intuitiva |
Spessore del PCB: |
0.5 - 5 mm |
Fornitore di energia: |
AC 220V, 50/60Hz |
Velocità di ispezione: |
Fino a 80 cm2/s |
Sistema operativo: |
Windows 10 |
tipo di fotocamera: |
Fotocamera digitale 3D |
Area di ispezione: |
Fino a 510 x 510 mm |
Peso: |
1100 kg |
Software: |
Interfaccia utente intuitiva |
Spessore del PCB: |
0.5 - 5 mm |
Fornitore di energia: |
AC 220V, 50/60Hz |
Velocità di ispezione: |
Fino a 80 cm2/s |
Sistema operativo: |
Windows 10 |
Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati

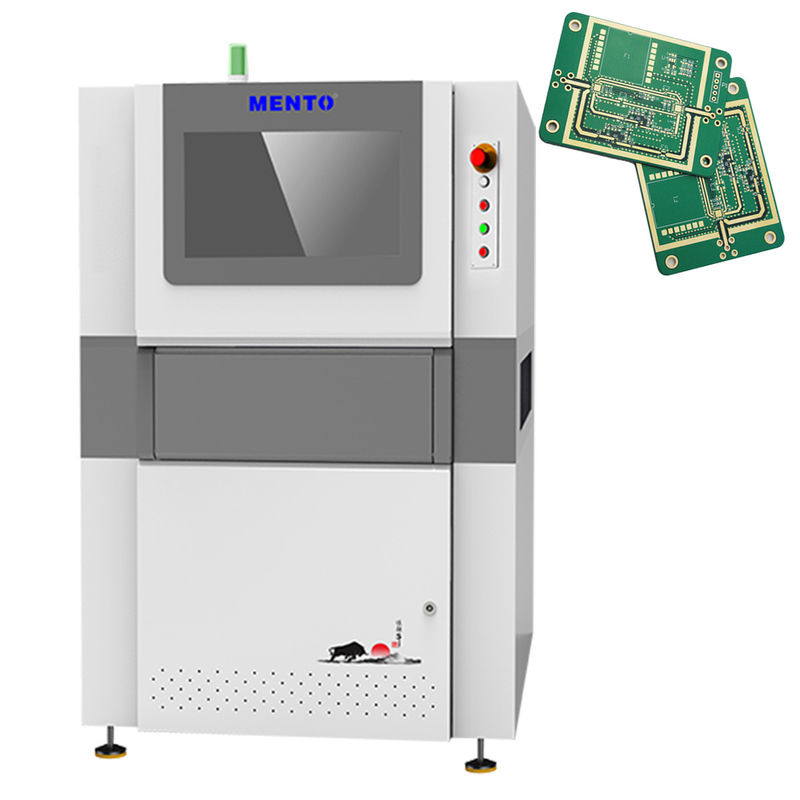

Progettata con l'ultima tecnologia, la nostra macchina 3D AOI è perfetta per ispezionare i circuiti stampati con precisione e precisione, garantendo che ogni prodotto soddisfi i più alti standard di qualità.Con la sua interfaccia utente intuitiva, gli utenti possono facilmente navigare e utilizzare la macchina, rendendola un'ottima scelta sia per i principianti che per i professionisti esperti.
La macchina è dotata di una tecnologia di allineamento automatico, che consente di risparmiare tempo e migliorare l'efficienza.ridurre le probabilità di errore umano e fornire risultati costanti ogni voltaInoltre, il peso di 800 kg della macchina garantisce che rimanga stabile e durevole, rendendola ideale per un uso a lungo termine.
La nostra macchina 3D AOI è compatibile con l'ultima versione del sistema operativo Windows 10, garantendo una integrazione senza soluzione di continuità con il software esistente.e consente una facile integrazione con altre applicazioni software.
La velocità di ispezione della macchina fino a 80 cm2/s la rende un'ottima scelta per ambienti di produzione ad alto volume.ridurre le probabilità di difetti e risparmiare tempo e denaro nel processo.
Nel complesso, la macchina 3D AOI è una scelta ottimale per chiunque cerchi apparecchiature PCB AOI affidabili ed efficienti.e elevata velocità di ispezione, è la soluzione perfetta per chiunque voglia migliorare la qualità dei propri prodotti e semplificare i propri processi di produzione.
Parole chiave: apparecchiature per PCB, apparecchiature per PCB, ispezione dei PCB
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
La nostra macchina 3D AOI è la soluzione perfetta per l'ispezione dei PCB AOI.Il nostro sistema di ispezione dei PCB utilizza l'allineamento automatico e la tecnologia di ispezione 3D per fornire risultati accurati ad alta velocità.
| Attributo del prodotto | Valore |
| Nome del prodotto | Macchina di ispezione 3D AOI |
| Illuminazione | LED RGB |
| Metodo di allineamento | Allineamento automatico |
| Sistema operativo | Windows 10 |
| Tipi di ispezione | Articolo di saldatura, componente, difetto |
| Tipo di fotocamera | Fotocamera digitale 3D |
| Software | Interfaccia utente intuitiva |
| Fornitore di energia | AC 220V, 50/60Hz |
| Zona di ispezione | Fino a 510 x 510 mm |
| Spessore del PCB | 0.5 - 5 mm |
| Metodo di ispezione | Ispezione 3D |
La Mento-01 ha uno spessore di PCB compreso tra 0,5 e 5 mm e una superficie di ispezione fino a 510 x 510 mm. La macchina è dotata di illuminazione LED RGB e ha una risoluzione di 10 μm.Il peso della macchina è di 800 kg.
Le occasioni e gli scenari di applicazione del prodotto per la macchina AOI 3D Mento-01 sono i seguenti:
Nel complesso, la macchina AOI 3D Mento-01 è uno strumento essenziale per qualsiasi organizzazione che richieda un'ispezione accurata ed efficiente dei PCB.Le caratteristiche e le specifiche della macchina la rendono una scelta ideale per le imprese che apprezzano la qualità e la precisione nei loro processi di produzione.
Il supporto tecnico e i servizi del prodotto 3D AOI Machine includono:
- Assistenza all'installazione e all'installazione
- Formazione di attrezzature e sostegno operativo
- Servizi di manutenzione e taratura regolari
- Servizi di risoluzione e riparazione
- Aggiornamenti e aggiornamenti del software
- Consulenza tecnica e assistenza clienti
Imballaggio del prodotto:
La macchina 3D AOI sarà confezionata in una scatola di cartone robusta progettata per proteggere la macchina durante il trasporto.la macchina sarà posizionata in modo sicuro in un rivestimento di schiuma per evitare danni durante la spedizioneIl pacchetto includerà anche un cavo di alimentazione, manuale dell'utente e tutti i cavi necessari per l'installazione.
Spedizione:
La macchina 3D AOI verrà spedita utilizzando un servizio di corriere affidabile che offre tracciamento e assicurazione.ma forniremo un numero di tracciamento una volta spedito il paccoSi prega di assicurarsi che qualcuno sia disponibile per ricevere e firmare il pacco al momento della consegna.
R: Il marchio di questo prodotto è Mento.
D: Qual è il numero di modello di questo prodotto?
R: Il numero di modello di questo prodotto è Mento-01.
D: Dove è prodotto questo prodotto?
R: Questo prodotto è fabbricato in Cina a Dongguan.
D: Questo prodotto è dotato di certificazione?
R: Sì, questo prodotto è dotato di certificazione ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per questo prodotto?
R: Il quantitativo minimo di ordinazione per questo prodotto è 1.
D: Il prezzo di questo prodotto è negoziabile?
R: Sì, il prezzo di questo prodotto è negoziabile.
D: Quanto tempo ci vorrà per ricevere il prodotto dopo aver effettuato un ordine?
R: Il tempo di consegna di questo prodotto è di 1 settimana.
D: Quali sono i termini di pagamento per questo prodotto?
R: Le condizioni di pagamento per questo prodotto sono in linea.
D: Qual è la capacità di approvvigionamento di questo prodotto?
R: La capacità di approvvigionamento di questo prodotto è di 1000/mese.
