Descrizione del prodotto:

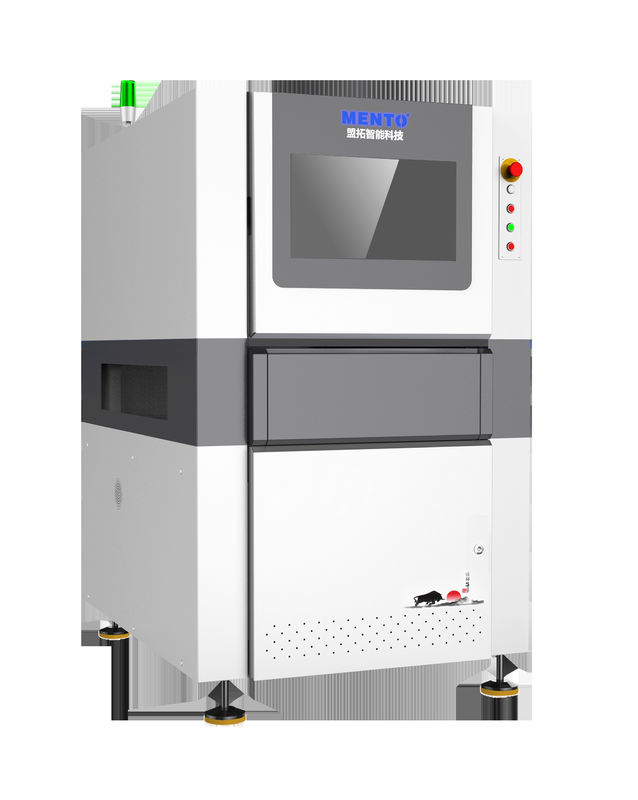

La macchina AOI PCB è una macchina pesante che pesa 200 kg. Nonostante il suo peso, la macchina è facile da muovere, grazie al suo design compatto.che è altamente accurato e assicura che tutti i PCB siano ispezionati accuratamente.
La macchina per PCB AOI è un investimento eccellente per le imprese specializzate nella produzione di PCB.La macchina è progettata per aumentare l'efficienza della produzione e ridurre il tempo e i costi associati all'ispezione manualeLa capacità di ispezione ad alta velocità della macchina garantisce che tutti i PCB vengano ispezionati in modo rapido e accurato, il che contribuisce ad aumentare la produttività complessiva del processo di produzione.
La macchina per PCB AOI è una delle macchine più popolari utilizzate nei metodi di prova dei PCB.e componenti mancantiL'elevata precisione della macchina garantisce la rilevazione di tutti i difetti, riducendo al minimo il rischio di guasto del prodotto e aumentando l'affidabilità del prodotto finale.
La macchina per PCB AOI è disponibile a un prezzo competitivo, il che la rende un investimento conveniente per le imprese di tutte le dimensioni.Le caratteristiche avanzate della macchina e la sua precisione di alto livello la rendono un'attività preziosa per qualsiasi azienda specializzata nella produzione di PCBIl design compatto e l'interfaccia di facile utilizzo della macchina la rendono una scelta ideale per le imprese che hanno uno spazio limitato nelle loro strutture.
La macchina AOI PCB è una macchina avanzata e affidabile che fornisce risultati di ispezione veloci e accurati.e l'interfaccia user-friendly lo rendono un investimento eccellente per le imprese specializzate nella produzione di PCBLa macchina è disponibile ad un prezzo competitivo ed è una risorsa preziosa per qualsiasi impresa che desideri aumentare l'efficienza della produzione e ridurre il tempo e i costi associati all'ispezione manuale.
Caratteristiche:
- Nome del prodotto: Macchina per PCB AOI
- Dimensioni: 1000 mm x 800 mm x 1200 mm
- Dimensione del PCB: Max. 500 mm x 500 mm
- Interfaccia: Ethernet
- Fornitore di alimentazione: AC 220V, 50Hz
La nostra macchina per PCB AOI è un prodotto top-of-the-line di uno dei principali produttori di apparecchiature AOI.può ospitare PCB fino a una dimensione massima di 500 mm X 500 mmLa macchina è dotata di un'interfaccia Ethernet, che la rende facile da integrare nella linea di produzione esistente.50 Hz garantisce un funzionamento affidabile e stabile. La macchina AOI funziona sul sistema operativo, fornendo un'interfaccia user-friendly e familiare.
| Modello di dispositivo | K3212 |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 12 MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) |
| Risoluzione | 10μm e 15um (facoltativo) |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) |
| Altezza massima di rilevamento | 500 μm |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) |
| Attrezzature di guida | Servomotore+Guida alla vite |
| Velocità di movimento | 800 mm/s |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm |
| Spessore del PCB | 0.5~6 mm |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. |
| Altezza orbitale | 900 ± 20 mm |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED |
| Sistema operativo | Ubuntu |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg |
| Fonte di alimentazione | AC220V/50~60Hz/2000W |
| Pressione dell'aria | 0.5Mpa |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ |
| Strumenti di gestione statistica | Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard |
Parametri tecnici:
| Modello | XYZ-1000 |
| Risoluzione | 10 μm |
| Dimensione del PCB | Max. 500 mm x 500 mm |
| Metodo di ispezione | Ispezione 3D |
| Tipo di fotocamera | CCD ad alta risoluzione |
| Interfaccia | Ethernet |
| Peso | 200 kg |
| Accuratezza delle ispezioni | ± 5 μm |
| Fonte di luce | LED |
| Fornitore di energia | AC 220V, 50Hz |
Applicazioni:
Questa macchina AOI è dotata di tecnologia di ispezione 3D e di sorgente luminosa LED, che le consente di fornire risultati accurati e affidabili.Può rilevare guasti e difetti in PCB con uno spessore di 0.2 mm a 6 mm, che lo rende un prodotto versatile che può essere utilizzato per una vasta gamma di applicazioni.
La macchina Mento AOI PCB è ideale per l'uso in una varietà di occasioni e scenari di applicazione del prodotto.
- Fabbricazione di elettronica:La macchina Mento AOI per PCB può essere utilizzata negli impianti di produzione di elettronica per ispezionare e testare i PCB nella linea di produzione.Le sue capacità di ispezione rapide e accurate ne fanno uno strumento essenziale per garantire la qualità e l'affidabilità dei prodotti elettronici.
- Laboratori di prova dei PCB:I metodi di prova dei PCB richiedono un elevato livello di precisione e precisione.dove può essere utilizzato per ispezionare e testare PCB con un elevato grado di precisione.
- Sistema di ispezione dei PCB:La macchina Mento AOI per PCB può essere utilizzata come parte di un sistema di ispezione PCB più ampio, può essere integrata con altre apparecchiature di prova e ispezione, come le macchine di ispezione a raggi X,fornire una soluzione di ispezione completa.
Oltre alla sua versatilità e affidabilità, la Mento AOI PCB Machine è anche facile da usare.Ha anche un design compatto, con dimensioni di 1000 mm x 800 mm x 1200 mm, che lo rendono facile da installare e utilizzare in una varietà di contesti.
La quantità minima di ordine per la macchina Mento AOI PCB è 1, e il prezzo è negoziabile.Con capacità di approvvigionamento di 1000 unità al mese, questo prodotto è prontamente disponibile per i clienti di tutto il mondo.
Supporto e servizi:
Il nostro prodotto AOI PCB Machine è dotato di un supporto tecnico e di servizi completi per garantire la massima prestazione del prodotto e la soddisfazione del cliente.Il nostro team dedicato di esperti tecnici è disponibile 24 ore su 24, 7 giorni su 7, per rispondere a qualsiasi domanda relativa al prodotto e fornire assistenza per la risoluzione dei problemi e la manutenzioneInoltre, offriamo servizi di formazione e installazione in loco per garantire che i clienti siano in grado di utilizzare e mantenere il prodotto con facilità.Il nostro prodotto viene anche fornito con una garanzia e piani di supporto estesi opzionali per una maggiore tranquillitàContattaci per ulteriori informazioni.
Imballaggio e trasporto:
Imballaggio del prodotto:
- La macchina AOI per PCB sarà confezionata in una robusta scatola di cartone.
- La macchina sarà avvolta in una bombola per evitare danni durante il trasporto.
- Tutti i cavi e gli accessori necessari saranno inclusi nella confezione.
- Il pacchetto sarà etichettato con il nome del prodotto, il numero di modello e l'indirizzo di spedizione.
Spedizione:
- Il prodotto verrà spedito tramite un servizio di corriere affidabile.
- I tempi di trasporto possono variare a seconda della destinazione.
- Un numero di tracciamento sarà fornito in modo che il cliente possa rintracciare il pacco.
- Il cliente è responsabile di eventuali imposte doganali o di importazione.
FAQ:
Domande frequenti per Mento AOI PCB Machine:
D: Qual è il luogo di origine della macchina per PCB Mento AOI?
R: La macchina per PCB Mento AOI è prodotta in Cina, Dongguan.
D: Che certificazione ha Mento AOI PCB Machine?
R: La macchina per PCB Mento AOI è certificata ISO9001/ISO14001.
Q: Qual è la quantità minima di ordine per la macchina per PCB Mento AOI?
R: Il quantitativo minimo di ordinazione per la macchina per PCB Mento AOI è 1.
D: Qual è il tempo di consegna per la macchina per PCB Mento AOI?
R: Il tempo di consegna per la macchina per PCB Mento AOI è di 1 settimana.
D: Qual è il termine di pagamento per la macchina per PCB Mento AOI?
R: Il termine di pagamento per la macchina per PCB Mento AOI è in linea.
Q: Qual è la capacità di approvvigionamento per la macchina per PCB Mento AOI?
R: La capacità di approvvigionamento per la macchina per PCB Mento AOI è di 1000 al mese.
D: Il prezzo della macchina per PCB Mento AOI è negoziabile?
R: Sì, il prezzo della macchina per PCB Mento AOI è negoziabile.
