Dettagli del prodotto
Luogo di origine: DongGuan
Marca: MENTO
Certificazione: FCC.ROHS,CCC

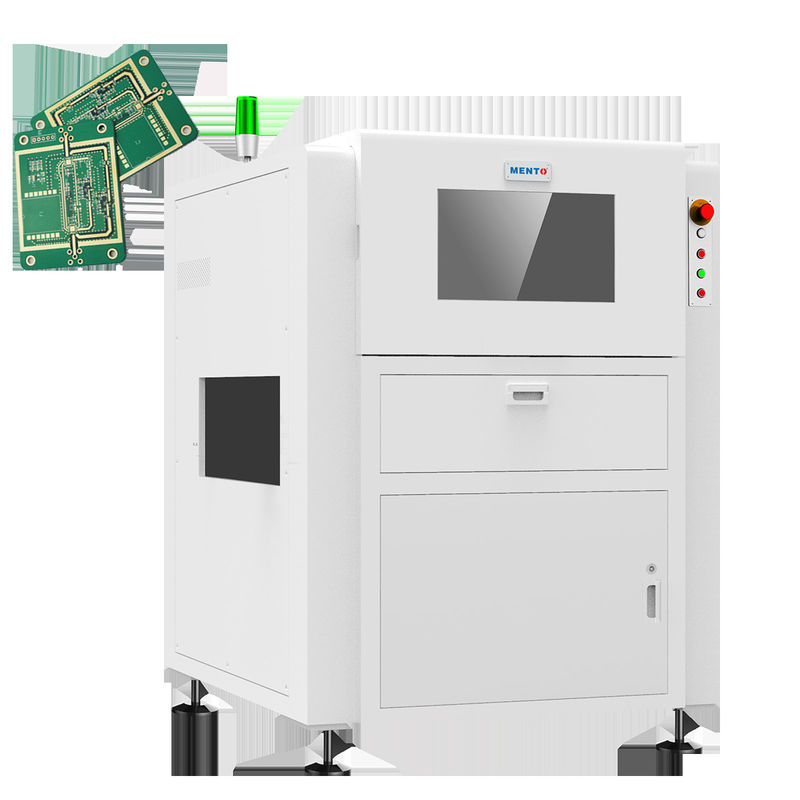

Numero di modello: K2005DW
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Imballaggi particolari: W1300xD1600xH1650mm
Tempi di consegna: 20 giorni lavorativi
Capacità di alimentazione: 1000pcs/m
Spessore: |
0.5mm-6mm |
Dimensione del PWB di Appicable: |
50*50 - 250*330mm |
Connettività: |
Compatibile con i protocolli di comunicazione standard del settore |
Velocità di rilevamento: |
0,6 FOV/sec |
Articolo: |
Macchine per PCB SMT AOI,AOI Systems |
Area di ispezione: |
Fino a 510 mm x 460 mm |
Fornitore di energia: |
AC 220V, 50/60Hz |
Garanzia: |
1 anno |
Stoccaggio: |
Grandi |
Adeguamento di larghezza: |
Manuale |
Caratteristiche: |
AOI 3D ad altissima precisione |
La dimensione della macchina: |
W1080 X D1390 X H1840 (mm) |
Velocità: |
0.23sec/FOV |
Tipo di commercializzazione: |
Nuovo prodotto 2020 |
Qualità: |
TOP |
Spessore: |
0.5mm-6mm |
Dimensione del PWB di Appicable: |
50*50 - 250*330mm |
Connettività: |
Compatibile con i protocolli di comunicazione standard del settore |
Velocità di rilevamento: |
0,6 FOV/sec |
Articolo: |
Macchine per PCB SMT AOI,AOI Systems |
Area di ispezione: |
Fino a 510 mm x 460 mm |
Fornitore di energia: |
AC 220V, 50/60Hz |
Garanzia: |
1 anno |
Stoccaggio: |
Grandi |
Adeguamento di larghezza: |
Manuale |
Caratteristiche: |
AOI 3D ad altissima precisione |
La dimensione della macchina: |
W1080 X D1390 X H1840 (mm) |
Velocità: |
0.23sec/FOV |
Tipo di commercializzazione: |
Nuovo prodotto 2020 |
Qualità: |
TOP |
AOI con illuminazione a bassa intensità
1. Alto rilevamento, basso errore di giudizio
2- Un' unica catena.
3Gli algoritmi di rilevamento possono efficacemente indirizzare i difetti DIP
4Le stazioni di riparazione per due persone possono essere realizzate in base al rapporto di ispezione.
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati
| Modello di dispositivo | K2005DW | |
| Capacità di rilevamento | Elementi di rilevamento | Corpo del componente CHIP, giunti di saldatura del componente CHIP, caratteri, giunti di saldatura DIP |
| Componente più piccolo | CHIP: 0201 Pitch:0.3 mm | |
| Metodo di rilevamento | Debug dei parametri algoritmici, apprendimento automatico | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Lenti telecentriche | 0.22X/0.17X | |
| Risoluzione | 15um/20um/25um | |
| VdP | 36x30mm/48x40mm/61x51mm | |
| Velocità di rilevamento | 3FOV/s | |
| Sistema software | Sistema operativo | Windows 10 |
| Proprietà meccaniche | Spessore del PCB | 0.3~10mm ((warpage≤5mm) |
| Altezza dei componenti | 180 mm superiore, 30 mm inferiore (altezza speciale può essere personalizzata) | |
| Attrezzature di guida | Servomotore + vite a sfera + scivolo lineare | |
| Velocità di movimento | Max.600 mm/s | |
| Precisione di posizionamento | ≤ 8um ((dopo taratura) | |
| Ferrovie per il trasporto di PCB | Altezza di trasporto del binario PCB: 900±20 mm (dal terreno alla superficie di trasporto del binario guida PCB) | |
| Dimensione massima del PCB: 510 mmx460 mm | ||
| Distanza minima tra i PCB: ≤ 90 mm | ||
| Parametri | Fonte di alimentazione | AC220V/50Hz/2000W |
| Dimensione complessiva | W1140mmxD1400mmxH1600mm (esclusi i piedi 100±20mm) | |
| Peso | ≈ 700 kg | |
| Pressione dell'aria | ≥ 0,5 MPa | |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
