| Modello |
Controllo dell'aspetto dei mini LED della serie M20 M2012 |
| Ispezione |
Articoli di ispezione |
Mancato legame, legame sbagliato, stampo danneggiato, stampo spostato, stampo inclinato, stampo capovolto, polarità sbagliata, particelle, stampo sollevato, cattiva collinearità |
| Metodo di ispezione |
Processing delle immagini, machine learning |
| Sistema ottico |
Fotocamera |
12MP |
| Lenti |
Lente bi-telecentrica ad alta risoluzione |
| Risoluzione |
4 μm (opzionale da 2,4 μm a 10 μm) RGB (personalizzabile) |
| Fonte di luce |
RGB personalizzabile |
| Efficienza |
Tiro in volo: 10 FOV/s |
| Configurazione del computer |
PC |
CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB SSD:250G, HDD:2T |
| Monitor |
22 "LED |
| Sistema operativo |
Ubuntu |
| Prestazioni di ispezione |
Spessore del PCB |
1 ~ 5 mm |
| Altezza massima consentita dei componenti |
Superiore 20 mm, inferiore 30 mm (customizabile) |
| Guidatore |
Servomotore+Guida a vite |
| Velocità di movimento |
Max: 600 mm/s |
| PCB fixture height |
900+20 mm ((dal pavimento alla superficie dell'apparecchio) |
| Parametri |
Dimensione del PCB |
Max: 600 mm x 500 mm ((single track, track width adjustable) |
| Potenza |
AC220W50Hz2000W |
| Dimensioni |
W1350xD1000xH1650mm ((without alarm light)) |
| Peso |
1100 kg. |
| Requisito di pressione dell'aria |
≥ 0,5 MPa |
| Requisiti ambientali |
Temperatura: da 5 a 40°C, RH 25% a 80% (senza gelo) |
| Comunicazione delle apparecchiature a monte e a valle |
Interfaccia SMEMA standard / comunicazione dati con il bonder a stampo |

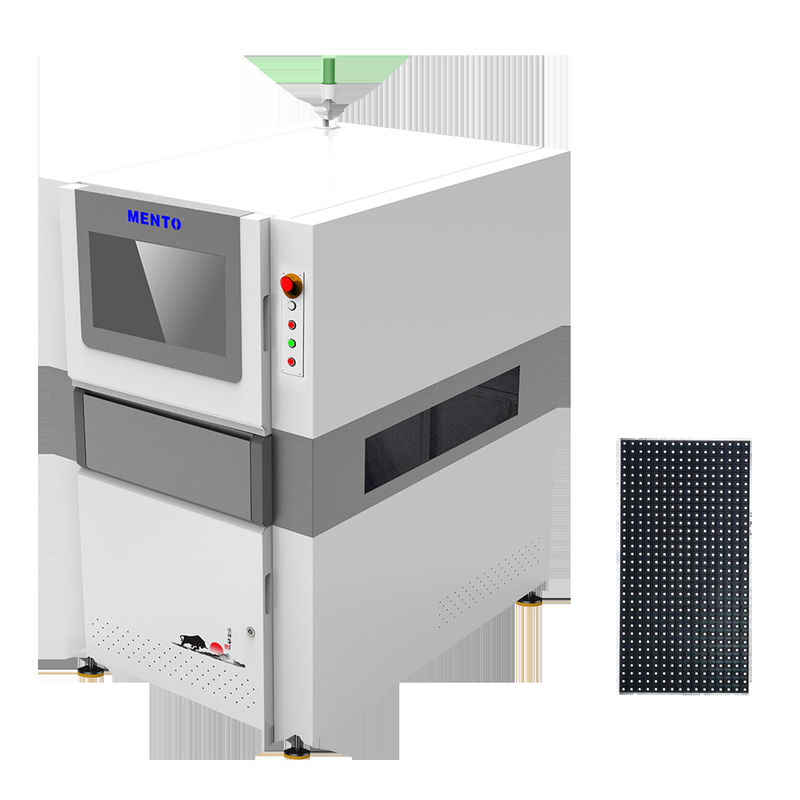

Descrizione del prodotto:
Il sistema è dotato di una fotocamera a colori industriale standard a 5 milioni di esposizioni globali, che fornisce immagini nitide e chiare per analisi e ispezioni accurate.l'apparecchiatura LED AOI può facilmente identificare difetti e imperfezioni nel display Mini LED, garantendo una produzione e prestazioni di alta qualità.
La connettività non è un problema con l'apparecchiatura LED AOI, in quanto supporta Ethernet, USB e RS-232, consentendo una facile integrazione con altri sistemi e dispositivi.Le sue opzioni di connettività flessibili lo rendono una scelta ideale per le linee di produzione e le fabbriche che richiedono un'integrazione senza soluzione di continuità con altre apparecchiature.
L'apparecchiatura LED AOI è nota per le sue prestazioni ad alto costo, che la rendono una soluzione conveniente per le imprese che desiderano migliorare la qualità e l'efficienza della produzione.Offre un elevato ritorno sull'investimento, grazie alle sue caratteristiche e capacità avanzate.
Una delle caratteristiche più importanti dell'apparecchiatura LED AOI è l'uso di lenti telecentriche di grande diametro.che fornisce immagini ad alta risoluzione con minime distorsioniL'uso di lenti telecentriche consente inoltre al sistema di catturare immagini con ingrandimento costante, indipendentemente dalla distanza tra l'oggetto e la lente.
In conclusione, l'apparecchiatura LED AOI è un sistema affidabile ed efficiente che offre un'elevata precisione e precisione nel rilevare difetti e difetti nei mini display LED.Con le sue caratteristiche e le sue capacità avanzate, è un investimento eccellente per le imprese che desiderano migliorare la qualità e l'efficienza della produzione.
Caratteristiche:
- Prodotto: LED AOI Equipment
- Applicazione: Ispezione di componenti LED e PCB
- Fonte di alimentazione: AC 100-240V, 50/60Hz
- Connettività: Ethernet, USB e RS-232.
- Lenti: la prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro
- Piattaforma: piattaforma di casting integrata ad alta stabilità
Parole chiave: Mini display LED Riparazione del modulo, Mini LED, Riparazione del display Mini LED
Applicazioni:
Windows 10 è il sistema operativo di questo prodotto, specificamente progettato per l'ispezione dei componenti LED e dei PCB.Questa attrezzatura per l'ispezione dell'aspetto dei mini LED viene utilizzata per ispezionare la qualità dei componenti e dei PCB a LEDIl sistema ottico utilizzato in questo prodotto è stato sviluppato in modo indipendente per garantire l'affidabilità dei risultati dell'ispezione.
Mento è la prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro in questo prodotto.Il prodotto è adatto a varie occasioni e scenari come Mini LED Appearance Inspection Equipment, Mini LED Rework e altre applicazioni che richiedono un'ispezione di alta precisione dei componenti LED e dei PCB.
Supporto e servizi:
Il nostro prodotto LED AOI Equipment è dotato di un pacchetto completo di supporto tecnico e servizi per garantire il massimo vantaggio dall'investimento:
- Assistenza all'installazione e all'installazione per garantire la corretta installazione e configurazione dell'apparecchiatura
- Formazione del personale operatore e di manutenzione per assicurare la conoscenza e le competenze necessarie per il funzionamento e la manutenzione dell'apparecchiatura
- Supporto tecnico a distanza per risolvere eventuali problemi o domande che potrebbero sorgere
- Servizi di assistenza tecnica e riparazione in loco per ridurre al minimo i tempi di fermo in caso di guasto dell'attrezzatura
- Servizi di manutenzione e taratura regolari per garantire il funzionamento ottimale dell'apparecchiatura
Il nostro team dedicato di esperti tecnici si impegna a fornire un supporto rapido ed efficace per aiutarvi a raggiungere i vostri obiettivi di produzione.
