Dettagli del prodotto
Luogo di origine: Dongguan, Cina
Marca: MENTO
Certificazione: FCC,ROHS,ISO9000,ISO14001
Numero di modello: K2005DW
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3weeks
Termini di pagamento: T/T,
Capacità di alimentazione: 1000pcs/m
Dimensioni: |
1200 x 1200 x 1600 mm |
La guerra: |
3 mesi |
Componenti fondamentali: |
motore |
Area di ispezione: |
Fino a 460 x 610 mm |
Sistema ottico: |
Sistema ottico sviluppato indipendentemente |
Port: |
Shenzhen |
tempo di consegna: |
1 - 5 giorni lavorativi |
Norme: |
SMEMA |
Dimensioni: |
1200 x 1200 x 1600 mm |
La guerra: |
3 mesi |
Componenti fondamentali: |
motore |
Area di ispezione: |
Fino a 460 x 610 mm |
Sistema ottico: |
Sistema ottico sviluppato indipendentemente |
Port: |
Shenzhen |
tempo di consegna: |
1 - 5 giorni lavorativi |
Norme: |
SMEMA |
Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati
| Modello di dispositivo | K2005DW | |
| Capacità di rilevamento | Elementi di rilevamento | Corpo del componente CHIP, giunti di saldatura del componente CHIP, caratteri, giunti di saldatura DIP |
| Componente più piccolo | CHIP: 0201 Pitch:0.3 mm | |
| Metodo di rilevamento | Debug dei parametri algoritmici, apprendimento automatico | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Lenti telecentriche | 0.22X/0.17X | |
| Risoluzione | 15um/20um/25um | |
| VdP | 36x30mm/48x40mm/61x51mm | |
| Velocità di rilevamento | 3FOV/s | |
| Sistema software | Sistema operativo | Windows 10 |
| Proprietà meccaniche | Spessore del PCB | 0.3~10mm ((warpage≤5mm) |
| Altezza dei componenti | 180 mm superiore, 30 mm inferiore (altezza speciale può essere personalizzata) | |
| Attrezzature di guida | Servomotore + vite a sfera + scivolo lineare | |
| Velocità di movimento | Max.600 mm/s | |
| Precisione di posizionamento | ≤ 8um ((dopo taratura) | |
| Ferrovie per il trasporto di PCB | Altezza di trasporto del binario PCB: 900±20 mm (dal terreno alla superficie di trasporto del binario guida PCB) | |
| Dimensione massima del PCB: 510 mmx460 mm | ||
| Distanza minima tra i PCB: ≤ 90 mm | ||
| Parametri | Fonte di alimentazione | AC220V/50Hz/2000W |
| Dimensione complessiva | W1140mmxD1400mmxH1600mm (esclusi i piedi 100±20mm) | |
| Peso | ≈ 700 kg | |
| Pressione dell'aria | ≥ 0,5 MPa | |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |

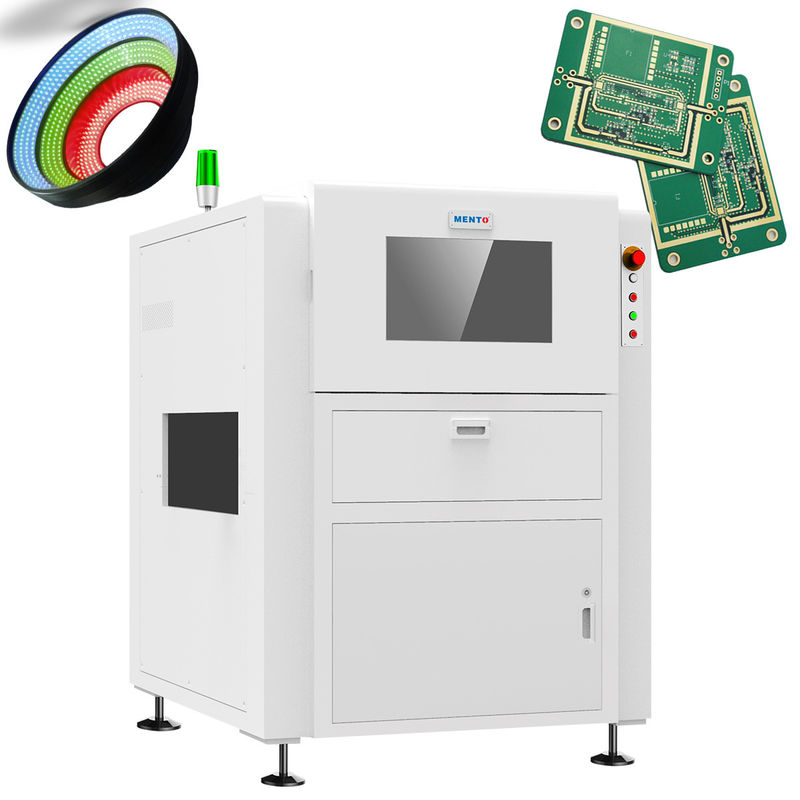

La macchina SMT AOI è costruita per funzionare su un sistema operativo Windows, il che la rende facile da usare e da integrare con altri sistemi di produzione.È anche progettato per soddisfare lo standard SMEMA per la produzione di PCBLa macchina SMT AOI è una macchina altamente efficiente e produttiva in grado di ispezionare fino a 50 PCB al minuto.rendendolo ideale per ambienti di produzione ad alto volume.
La macchina SMT AOI è dotata di una telecamera a colori ad alta risoluzione da 12 MP in grado di catturare immagini molto dettagliate dei PCB sottoposti a ispezione.Questa telecamera è progettata per rilevare anche i più piccoli difetti sui PCB, compresi i difetti di saldatura, il posizionamento errato dei componenti e altri problemi che possono influenzare la funzionalità del prodotto finale.La fotocamera lavora in collaborazione con il sistema ottico sviluppato indipendentemente per garantire che tutti i difetti siano accuratamente rilevati e segnalati.
La macchina SMT AOI è una macchina affidabile e precisa, progettata per fornire risultati di ispezione di altissima qualità, è progettata per essere facile da usare e integrare nelle linee di produzione esistenti,che lo rende una scelta ideale per i produttori di elettronica che cercano di migliorare i loro processi di controllo della qualitàCon la sua telecamera ad alta risoluzione, il sistema ottico sviluppato in modo indipendente e la conformità agli standard SMEMA,La macchina SMT AOI è un must per qualsiasi produttore di elettronica che desideri migliorare i propri processi di produzione e garantire prodotti di alta qualità.
L'apparecchiatura di ispezione visiva Mento AOI è certificata da FCC, ROHS, ISO9000 e ISO14001, che è una testimonianza della sua sicurezza, qualità e standard ambientali.Ha anche un numero minimo di ordini di 1Dopo l'ordine, il tempo di consegna è di solito di 3 settimane, con un tempo di consegna da 1 a 5 giorni lavorativi.
La fotocamera utilizzata in questa macchina è una fotocamera a colori da 12MP che cattura immagini di alta qualità dei PCB.Questo metodo di illuminazione garantisce di rilevare anche i più piccoli difetti.
L'apparecchiatura di ispezione visiva Mento AOI è ideale per una vasta gamma di applicazioni, tra cui la produzione elettronica, l'automotive, l'aviazione e le industrie mediche.Questa macchina è versatile e può essere utilizzata in vari scenari come le linee di produzione, controllo di qualità e test di ricerca e sviluppo.
Il prodotto è confezionato in scatole di legno per garantire la protezione durante il trasporto. Viene inoltre fornito con una garanzia di 3 mesi, dando ai clienti tranquillità mentale.e la capacità di alimentazione è di 1000 PCS/M.
Domande frequenti
D: Qual è il marchio della macchina SMT AOI?
R: Il marchio della macchina SMT AOI è MENTO.
D: Dove viene fabbricata la macchina SMT AOI?
R: La macchina SMT AOI è prodotta a Dongguan, in Cina.
D: Quali sono le certificazioni della macchina SMT AOI?
R: La macchina SMT AOI ha le certificazioni FCC, ROHS, ISO 9000 e ISO 14001.
Q: Qual è la quantità minima di ordine per la macchina SMT AOI?
R: Il numero minimo di ordini per la macchina SMT AOI è 1.
D: Qual è il tempo di consegna per la macchina SMT AOI?
R: Il tempo di consegna per la macchina SMT AOI è di 3 settimane.
D: Quali sono i termini di pagamento per la macchina SMT AOI?
R: Le condizioni di pagamento per la macchina SMT AOI sono T/T.
D: Qual è la capacità di approvvigionamento della macchina SMT AOI?
R: La capacità di alimentazione della macchina SMT AOI è di 1000 PCS/M.
