Dettagli del prodotto
Luogo di origine: Dongguan, Cina
Marca: MENTO
Certificazione: FCC,ROHS,ISO9000,ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3weeks
Termini di pagamento: T/T,
Capacità di alimentazione: 1000pcs/m
Fotocamera: |
12MP, colore |
Velocità del movimento: |
800mm/sec |
La guerra: |
3 mesi |
Qualità: |
qualiy superiore |
Pacco: |
Cassa in legno |
Norme: |
SMEMA |
Telecamera industriale: |
Fotocamera a colori industriale standard con esposizione globale di 5 milioni |
Tempo di consegna: |
1 - 5 giorni lavorativi |
Fotocamera: |
12MP, colore |
Velocità del movimento: |
800mm/sec |
La guerra: |
3 mesi |
Qualità: |
qualiy superiore |
Pacco: |
Cassa in legno |
Norme: |
SMEMA |
Telecamera industriale: |
Fotocamera a colori industriale standard con esposizione globale di 5 milioni |
Tempo di consegna: |
1 - 5 giorni lavorativi |
Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |

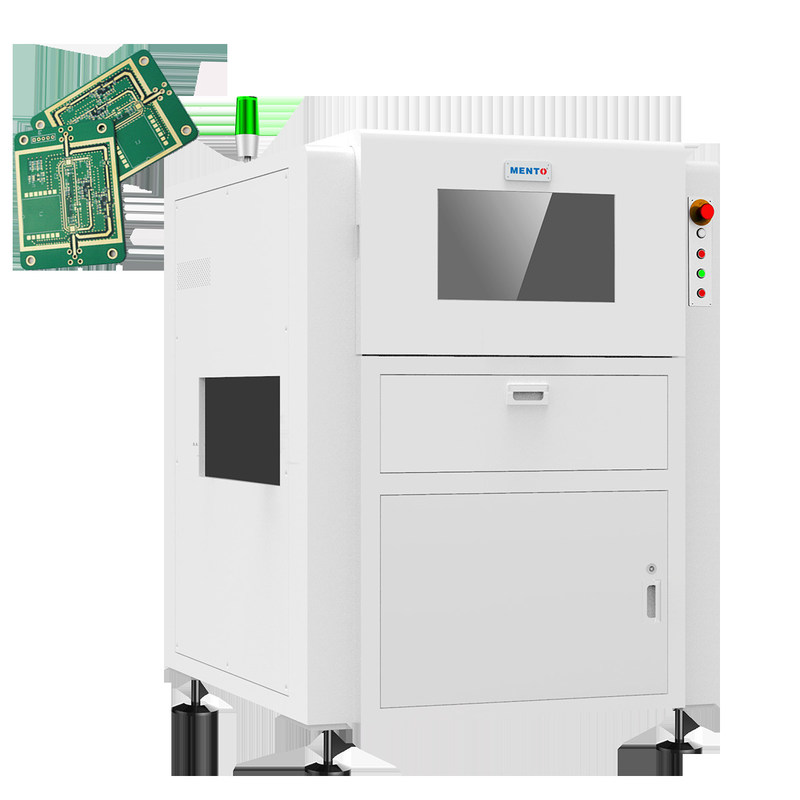

La macchina SMT AOI è dotata di una fotocamera a colori ad alta risoluzione da 12 MP, che cattura immagini di eccezionale qualità.garantire che ogni prodotto che esce dalla fabbrica soddisfi i più elevati standard qualitativi.
Una delle caratteristiche più importanti di questo prodotto è l'uso di teleobiettivi di grande diametro, che ci rendono la prima azienda in Cina a farlo.che porta a una più accurata rilevazione dei difetti.
La macchina SMT AOI è anche progettata per essere facile da usare, con un'interfaccia user-friendly che aiuta gli operatori a identificare e correggere rapidamente eventuali problemi che possono sorgere durante il processo di ispezione.In aggiunta, la velocità di movimento della macchina di 800 mm/sec garantisce di poter tenere il passo anche con le linee di montaggio più veloci, migliorando l'efficienza della produzione.
Un'altra caratteristica fondamentale della macchina SMT AOI è il suo metodo di illuminazione a LED. Questo metodo di illuminazione fornisce un'illuminazione costante e affidabile,garantire che la fotocamera possa rilevare i difetti in modo accurato e coerenteL'illuminazione a LED è anche più efficiente dal punto di vista energetico e più duratura rispetto ad altri metodi di illuminazione, riducendo i costi di manutenzione nel tempo.
Quando si tratta di imballaggio, non corriamo rischi. la macchina SMT AOI viene fornita in una custodia di legno robusta, assicurando che arrivi alla tua struttura in perfette condizioni.
In sintesi, la macchina SMT AOI è di alta qualità, affidabilee un'efficiente apparecchiatura di ispezione AOI che può aiutare i produttori a raggiungere standard di qualità più elevati e migliorare l'efficienza della produzioneCon la sua fotocamera superiore, lenti telecentriche di grande diametro, velocità di movimento veloce, metodo di illuminazione LED e interfaccia user-friendly,la macchina SMT AOI è la soluzione perfetta per qualsiasi produttore che apprezza la qualità e l'efficienza.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual Inspection. Con un sistema operativo Windows user-friendly, questa macchina è facile da usare e mantenere. Inoltre, viene fornita con una garanzia di 3 mesi per la tranquillità del cliente.
| Attributo del prodotto | Valore |
| Nome del prodotto | Macchine per PCB AOI |
| Qualità | Qualità superiore |
| Componenti fondamentali | Motore |
| Garanzia | 3 mesi |
| Sistema operativo | Finestre |
| Pacco | Cassa in legno |
| Dimensioni | 1200 x 1200 x 1600 mm |
| Fotocamera industriale | Fotocamera a colori industriale standard con esposizione globale di 5 milioni |
| La telecamera | Nove milioni di pixel |
| Sistema ottico | Sistema ottico sviluppato indipendentemente |
| Norme | SMEMA |
| Descrizione del prodotto | Ispezione PCBA |
La macchina AOI MENTO SMT è un prodotto all'avanguardia che fornisce l'ispezione automatizzata dei circuiti stampati (PCB).Questa macchina per l'ispezione ottica automatica (AOI) è progettata per eseguire l'ispezione di aspetto SMT, e garantisce che i vostri PCB soddisfino i più elevati standard di qualità e affidabilità.
La macchina MENTO SMT AOI è fabbricata a Dongguan, in Cina, ed è certificata da FCC, ROHS, ISO9000, e ISO14001.Il quantitativo minimo di ordinazione per questo prodotto è 1, e ha una capacità di fornitura di 1000 PCS/M. Il tempo di consegna per questo prodotto è di 3 settimane e i termini di pagamento sono T/T. Il prodotto è confezionato in una custodia di legno per un trasporto sicuro.
La macchina MENTO SMT AOI è dotata di una fotocamera a colori ad alta risoluzione da 12 MP che fornisce immagini chiare dei PCB.Il prodotto viene spedito dal porto di Shenzhen..
La macchina MENTO SMT AOI è ideale per l'uso in una varietà di occasioni e scenari di applicazione del prodotto.elettronica aerospazialeLa macchina è in grado di rilevare una varietà di difetti, come componenti mancanti, polarità errata, orientamento errato, valori sbagliati, difetti di saldatura,e di più.
Questo prodotto è essenziale per i produttori che vogliono garantire che i loro PCB soddisfino i più elevati standard di qualità e affidabilità.La macchina MENTO SMT AOI è una soluzione conveniente per automatizzare il processo di ispezione e ridurre il rischio di difetti nel prodotto finale.
D: Qual è il marchio di questa macchina AOI?
R: Il marchio di questa macchina AOI è MENTO.
D: Dove viene fabbricata questa macchina AOI?
R: Questa macchina AOI è prodotta a Dongguan, in Cina.
D: Che certificazioni ha questa macchina AOI?
R: Questa macchina AOI ha le certificazioni FCC, ROHS, ISO 9000 e ISO 14001.
D: Qual è la quantità minima di ordine per questa macchina AOI?
R: Il numero minimo di ordini per questa macchina AOI è 1.
D: Qual è il tempo di consegna per questa macchina AOI?
R: Il tempo di consegna di questa macchina AOI è di 3 settimane.
D: Quali sono i termini di pagamento per questa macchina AOI?
R: Le condizioni di pagamento per questa macchina AOI sono T/T.
D: Qual è la capacità di approvvigionamento di questa macchina AOI?
R: La capacità di approvvigionamento di questa macchina AOI è di 1000 PCS/M.
