Dettagli del prodotto
Luogo di origine: Dongguan, Cina
Marca: MENTO
Certificazione: FCC,ROHS,ISO9000,ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3weeks
Termini di pagamento: T/T,
Capacità di alimentazione: 1000pcs/m
Velocità del movimento: |
800mm/sec |
Fotocamera: |
12MP, colore |
Norme: |
SMEMA |
Componenti fondamentali: |
motore |
La guerra: |
3 mesi |
Sistema operativo: |
Finestre |
Dimensioni: |
1200 x 1200 x 1600 mm |
Porto: |
Shenzhen |
Velocità del movimento: |
800mm/sec |
Fotocamera: |
12MP, colore |
Norme: |
SMEMA |
Componenti fondamentali: |
motore |
La guerra: |
3 mesi |
Sistema operativo: |
Finestre |
Dimensioni: |
1200 x 1200 x 1600 mm |
Porto: |
Shenzhen |

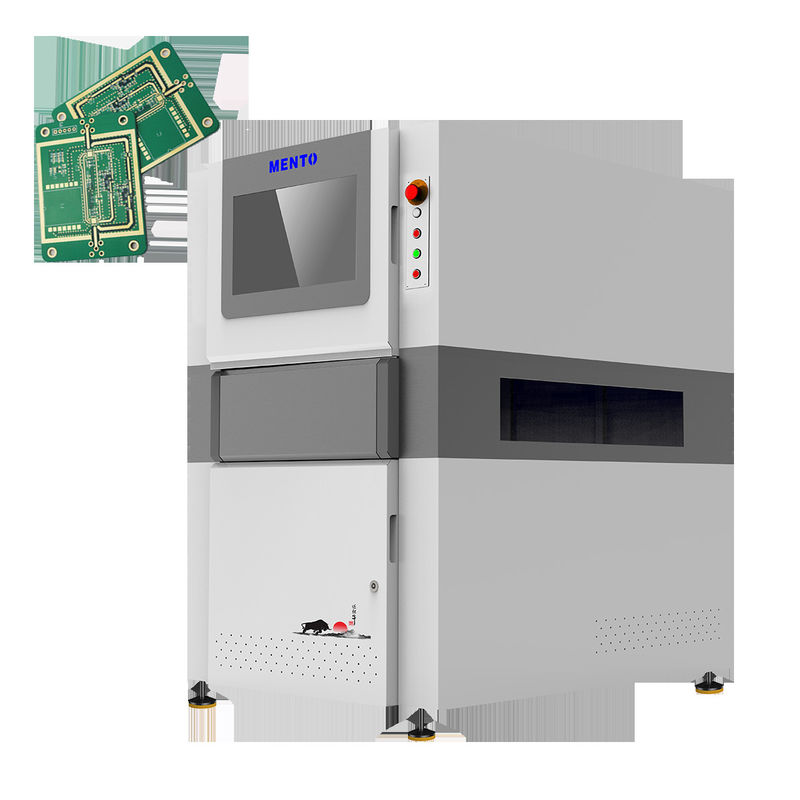

Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
La macchina SMT AOI vanta una grande area di ispezione fino a 460 x 610 mm, che consente di ispezionare un'ampia varietà di dimensioni e tipi di PCB.È in grado di ispezionare vari tipi di difetti come componenti mancantiLa macchina è progettata per essere facile da usare e da mantenere, rendendola ideale per le operazioni di produzione su piccola e grande scala.
Con una garanzia di 3 mesi, puoi contare sulla macchina SMT AOI per fornirti risultati di ispezione accurati ed efficienti ogni volta.I suoi algoritmi software avanzati e le sue capacità di elaborazione ad alta velocità garantiscono che possa tenere il passo con le richieste delle moderne linee di produzione SMTL'interfaccia user-friendly consente di personalizzare i parametri di ispezione, facilitando la configurazione e il funzionamento.
In sintesi, la macchina SMT AOI è uno strumento potente ed efficiente per l'ispezione dell'aspetto SMT e l'AOI dei PCB.e user-friendly interface lo rendono la scelta perfetta per le operazioni di produzione di tutte le dimensioniInvestite nella macchina SMT AOI oggi e portate il vostro controllo della qualità al livello successivo.
| Macchina SMT AOI | Strumento di ispezione ottica AOI |
| Velocità di movimento | 800 mm/sec |
| Dimensioni | 1200 x 1200 x 1600 mm |
| Porto | Shenzhen |
| La telecamera | Nove milioni di pixel |
| Metodo di illuminazione | LED |
| Lenti | La prima azienda in Cina ad usare teleobiettivi telecentrici di grande diametro |
| Modello | AOI |
| Pacco | Cassa in legno |
| Fotocamera | 12 MP, colore |
| Norme | SMEMA |
La macchina SMT AOI è uno strumento di ispezione ottica automatico progettato per ispezionare i circuiti stampati (PCB) durante il processo di produzione.E'dotato di nove milioni di pixel di telecamereLa prima azienda in Cina ad usare lenti telecentriche di grande diametro,Mento ha sviluppato in modo indipendente un sistema ottico che garantisce risultati di ispezione accurati e affidabili.
La macchina SMT AOI è adatta a varie occasioni e scenari di applicazione.quando aiuta a garantire che i PCB soddisfino le norme di qualità richiesteLa macchina è inoltre adatta per l'uso nei laboratori di ricerca e sviluppo, dove può essere utilizzata per testare e perfezionare nuovi progetti di PCB.
La macchina SMT AOI è fornita in una custodia di legno che garantisce che arrivi a destinazione in buone condizioni, ha dimensioni di 1200 x 1200 x 1600 mm,rendendolo compatto e facile da spostare sul pavimento della fabbricaCon una capacità di fornitura di 1000 pezzi al mese, Mento può soddisfare le esigenze di clienti sia grandi che piccoli.
D: Qual è il marchio della macchina SMT AOI?
R: Il marchio della macchina SMT AOI è MENTO.
D: Dove viene fabbricata la macchina SMT AOI?
R: La macchina SMT AOI è prodotta a Dongguan, in Cina.
D: Quali sono le certificazioni della macchina SMT AOI?
R: La macchina SMT AOI è certificata da FCC, ROHS, ISO9000 e ISO14001.
Q: Qual è la quantità minima di ordine per la macchina SMT AOI?
R: Il numero minimo di ordini per la macchina SMT AOI è 1.
D: Qual è il tempo di consegna per la macchina SMT AOI?
R: Il tempo di consegna per la macchina SMT AOI è di 3 settimane.
D: Quali sono i termini di pagamento per la macchina SMT AOI?
R: Le condizioni di pagamento per la macchina SMT AOI sono T/T.
D: Qual è la capacità di approvvigionamento della macchina SMT AOI?
R: La capacità di approvvigionamento della macchina SMT AOI è di 1000 PCS/M.
