Dettagli del prodotto
Luogo di origine: Dongguan, Cina
Marca: MENTO
Certificazione: FCC,ROHS,ISO9000,ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3weeks
Termini di pagamento: T/T,
Capacità di alimentazione: 1000pcs/m
Qualità: |
qualiy superiore |
La guerra: |
3 mesi |
Sistema operativo: |
Finestre |
Lenti a contatto: |
La prima azienda in Cina ad usare teleobiettivi telecentrici di grande diametro |
Dimensioni: |
1200 x 1200 x 1600 mm |
Velocità del movimento: |
800mm/sec |
Norme: |
SMEMA |
Sistema ottico: |
Sistema ottico sviluppato indipendentemente |
Qualità: |
qualiy superiore |
La guerra: |
3 mesi |
Sistema operativo: |
Finestre |
Lenti a contatto: |
La prima azienda in Cina ad usare teleobiettivi telecentrici di grande diametro |
Dimensioni: |
1200 x 1200 x 1600 mm |
Velocità del movimento: |
800mm/sec |
Norme: |
SMEMA |
Sistema ottico: |
Sistema ottico sviluppato indipendentemente |

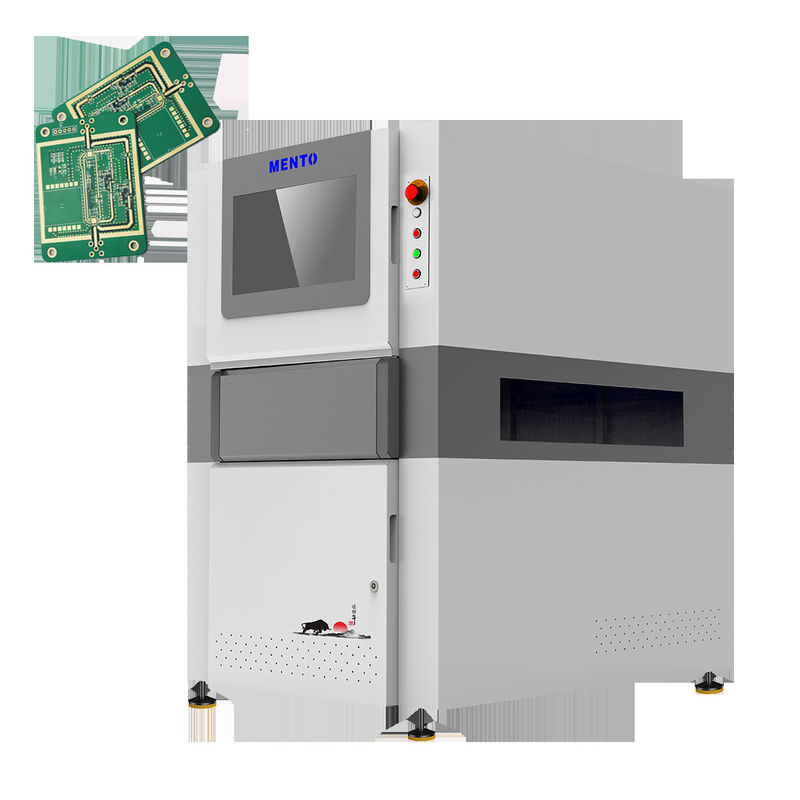

Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
La nostra apparecchiatura di ispezione visiva AOI è ospitata in una robusta custodia di legno per proteggerla durante il trasporto e lo stoccaggio.che garantisce sempre risultati di ispezione accurati e affidabiliIl nostro sistema è il primo nel settore ad utilizzare teleobiettivi telecentrici di grande diametro, fornendo una migliore qualità dell'immagine e una maggiore precisione di ispezione.
La macchina SMT AOI è inoltre compatibile con lo standard SMEMA, consentendo un'integrazione senza soluzione di continuità con la linea di produzione esistente.Può essere facilmente collegato ad altre macchine utilizzando il protocollo di comunicazione SMEMA, consentendo una comunicazione efficiente ed efficace tra macchine.
Noi sosteniamo la qualità e l'affidabilità del nostro prodotto, motivo per cui offriamo una garanzia di 3 mesi sulla nostra macchina SMT AOI.Il nostro team di esperti è sempre disponibile per fornire supporto tecnico e assistenza in caso di problemi con la vostra macchina.
| Attributo del prodotto | Valore |
| Nome del prodotto | AOI per PCB |
| Zona di ispezione | Fino a 460 x 610 mm |
| Qualità | Qualità superiore |
| Norme | SMEMA |
| Velocità di movimento | 800 mm/sec |
| Pacco | Cassa in legno |
| Componenti fondamentali | Motore |
| Tempo di consegna | Da 1 a 5 giorni lavorativi |
| Fotocamera industriale | Fotocamera a colori industriale standard con esposizione globale di 5 milioni |
| Lenti | La prima azienda in Cina ad usare teleobiettivi telecentrici di grande diametro |
| Garanzia | 3 mesi |
| Tipo di prodotto | Apparecchiature di ispezione AOI, apparecchiature di ispezione visiva AOI |
La nostra macchina SMT AOI è dotata di un sistema ottico sviluppato in modo indipendente che garantisce risultati di ispezione di alta precisione.compresi:
La nostra macchina SMT AOI è certificata da FCC, ROHS, ISO9000, e ISO14001, che ne garantisce la qualità e la sicurezza.Termini di pagamento T/T, e abbiamo una capacità di approvvigionamento di 1000 PCS/M.
Il sistema operativo della nostra Macchina SMT AOI è Windows, che la rende user-friendly e facile da usare.sono di alta qualità e garantiscono la durata e la longevità della macchina.
La macchina SMT AOI ha dimensioni di 1200 X 1200 X 1600 mm, rendendola compatta e facile da inserire in qualsiasi spazio di lavoro.garantire che i nostri clienti ricevano i loro ordini in modo tempestivo.
L'investimento nella nostra macchina SMT AOI aiuterà i produttori a rilevare e identificare i difetti durante il processo di produzione, garantendo così che solo prodotti di alta qualità vengano consegnati sul mercato.Contattaci oggi per effettuare il tuo ordine!
Qual è il marchio della macchina SMT AOI?
Mento
Dove viene prodotta la macchina SMT AOI?
La macchina SMT AOI è prodotta a Dongguan, in Cina.
Quali sono le certificazioni della macchina SMT AOI?
La macchina SMT AOI è certificata da FCC, ROHS, ISO9000 e ISO14001.
Qual è il quantitativo minimo di ordine per la macchina SMT AOI?
Il quantitativo minimo di ordine per la macchina SMT AOI è 1.
Qual è il tempo di consegna per la macchina SMT AOI?
Il termine di consegna per la macchina SMT AOI è di 3 settimane.
Quali sono le condizioni di pagamento per la macchina SMT AOI?
Le condizioni di pagamento per la macchina SMT AOI sono T/T.
Qual è la capacità di approvvigionamento della macchina SMT AOI?
La capacità di alimentazione della macchina SMT AOI è di 1000 PCS/M.
