Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: M2025
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Sistema operativo: |
Finestre |
Risoluzione: |
10μm |
Velocità di ispezione: |
Fino a 60 cm2/s |
Area di ispezione: |
Fino a 610 mm x 460 mm |
Determinazione dei difetti: |
Difetti delle giunture, dei componenti e dei PCB della saldatura |
Sistema di illuminazione: |
LED |
Connettività: |
Ethernet, USB |
Sistema operativo: |
Finestre |
Risoluzione: |
10μm |
Velocità di ispezione: |
Fino a 60 cm2/s |
Area di ispezione: |
Fino a 610 mm x 460 mm |
Determinazione dei difetti: |
Difetti delle giunture, dei componenti e dei PCB della saldatura |
Sistema di illuminazione: |
LED |
Connettività: |
Ethernet, USB |

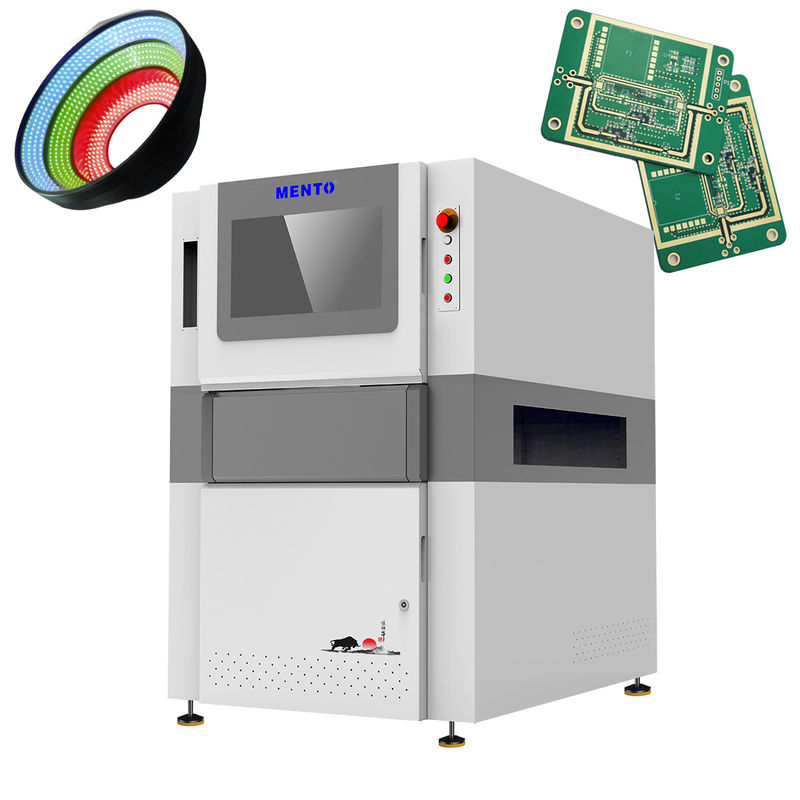

La macchina AOI Tester è in grado di ispezionare fino a 60 cm2/s, rendendola una delle macchine più veloci e affidabili sul mercato.Questa velocità garantisce che tutti i PCB siano ispezionati rapidamente e accuratamenteQuesta caratteristica aumenta l'efficienza del processo di ispezione, consentendo una riduzione complessiva del tempo di produzione.
Il software utilizzato nella macchina di prova AOI è progettato per fornire un'interfaccia utente intuitiva, agevolando l'uso degli operatori.Questo programma, facile da usare, consente anche a chi ha poca o nessuna esperienza di usare la macchinaIl software è inoltre altamente personalizzabile, consentendo la creazione di programmi di ispezione che soddisfano requisiti specifici.
Il sistema di illuminazione utilizzato nella macchina di prova AOI è basato su LED, che fornisce un'illuminazione superiore per il processo di ispezione.garantire che la macchina funzioni a livelli ottimali senza necessità di sostituzioni frequentiIl sistema di illuminazione è inoltre regolabile, consentendo l'ottimizzazione dell'illuminazione in base alle esigenze specifiche del PCB sottoposto a ispezione.
La fotocamera utilizzata nella macchina di prova AOI è una fotocamera CCD ad alta risoluzione, in grado di catturare immagini dettagliate del PCB sottoposto a ispezione.Questa telecamera è dotata di funzionalità avanzate che garantiscono il rilevamento accurato dei difetti. La fotocamera è inoltre molto sensibile, permettendo di rilevare anche i più piccoli difetti sul PCB.ridurre al minimo il rischio di guasti del prodotto.
La macchina di prova AOI è progettata per rilevare una vasta gamma di difetti, inclusi i difetti delle giunzioni di saldatura, dei componenti e dei PCB.ridurre al minimo il rischio di difetti che possono influenzare le prestazioni del prodotto finaleLa macchina è inoltre dotata di algoritmi avanzati di rilevazione dei difetti, che garantiscono che tutti i difetti siano accuratamente rilevati e classificati.
| Modello | Controllo dell'aspetto dei mini LED della serie M20 M2025 | ||||
| Ispezione | Articoli di ispezione | Mancato legame, legame sbagliato, stampo danneggiato, stampo spostato, stampo inclinato, stampo capovolto, polarità sbagliata, particelle, stampo sollevato, cattiva collinearità | |||
| Metodo di ispezione | Processing delle immagini, machine learning | ||||
| Sistema ottico | Fotocamera | 65MP | 25MP | 20MP | 12MP |
| Lenti | Lente bi-telecentrica ad alta risoluzione | ||||
| Risoluzione | 4 μm (opzionale da 2,4 μm a 10 μm) RGB (personalizzabile) | ||||
| Fonte di luce | RGB personalizzabile | ||||
| Efficienza | Fermati e poi vai: 3 FOV/s | Tiro in volo: 10 FOV/s | |||
| Configurazione del computer | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB SSD:250G, HDD:2T | |||
| Monitor | 22 "LED | ||||
| Sistema operativo | Ubuntu | ||||
| Prestazioni di ispezione | Spessore del PCB | 1 ~ 5 mm | |||
| Altezza massima consentita dei componenti | Superiore 20 mm, inferiore 30 mm (customizabile) | ||||
| Guidatore | Servomotore+Guida a vite | ||||
| Velocità di movimento | Max: 600 mm/s | ||||
| PCB fixture height | 900+20 mm ((dal pavimento alla superficie dell'apparecchio) | ||||
| Parametri | Dimensione del PCB | Max: 600 mm x 500 mm ((single track, track width adjustable) | |||
| Potenza | AC220W50Hz2000W | ||||
| Dimensioni | W1350xD1000xH1650mm ((without alarm light)) | ||||
| Peso | 1100 kg. | ||||
| Requisito di pressione dell'aria | ≥ 0,5 MPa | ||||
| Requisiti ambientali | Temperatura: da 5 a 40°C, RH 25% a 80% (senza gelo) | ||||
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard / comunicazione dati con il bonder a stampo | ||||
Il prodotto AOI Tester è uno strumento essenziale per la produzione di PCB.Il PCB di ispezione AOI viene eseguito utilizzando questo prodottoLa risoluzione del prodotto è di 10 μm, il che è notevole nel rilevare anche i più piccoli difetti nel tuo PCB.
Il prodotto AOI Tester ha due modalità di ispezione, che sono le modalità di ispezione 2D e 3D. Queste modalità garantiscono che tutti i tipi di difetti del PCB siano rilevati, rendendolo uno strumento versatile.Con la sua interfaccia utente intuitiva, il prodotto è facile da usare, anche per i principianti. Le opzioni di connettività del prodotto includono Ethernet e USB, che consente di collegarlo facilmente al computer.
Il prodotto AOI Tester può essere utilizzato in varie occasioni e scenari, tra cui linee di produzione di massa, officine di riparazione e istituti di ricerca, tra gli altri.È adatto ai produttori di elettronica che vogliono garantire che i loro prodotti siano di alta qualità e affidabiliIl prodotto è adatto anche per laboratori di riparazione che desiderano diagnosticare e riparare i difetti dei PCB in modo efficiente.è ottimo per gli istituti di ricerca che vogliono studiare i difetti dei PCB e le loro cause.
In conclusione, il prodotto Mento AOI Tester è uno strumento affidabile ed efficiente per l'ispezione AOI, la produzione e la riparazione di PCB.e le modalità di ispezione versatili lo rendono un'aggiunta preziosa a qualsiasi produzione elettronica, riparazione, o istituzione di ricerca.
Il nostro tipo di prodotto comprende il sistema di ispezione ottica automatica che viene fornito con un software di interfaccia utente intuitivo per rendere il processo di ispezione senza soluzione di continuità.Le nostre soluzioni per PCB di ispezione AOI sono dotate di modalità di ispezione 2D e 3D in grado di rilevare il giunto di saldatura, componenti, e difetti PCB con facilità.
Sia che abbiate bisogno di una singola macchina o di un ordine di massa, la nostra quantità minima di ordine è solo 1 e la nostra capacità di fornitura è fino a 1000 al mese.Offriamo anche un tempo di consegna di appena 1 settimana per assicurarti di ottenere le soluzioni di cui hai bisogno rapidamente.
Il nostro prodotto AOI Tester è dotato di un supporto tecnico e di servizi completi per garantire che i nostri clienti possano ottenere il massimo dal loro investimento.Il nostro team di supporto tecnico è disponibile per rispondere a tutte le domande che potreste avere sull'installazionePossiamo anche fornire assistenza per la risoluzione dei problemi nel caso in cui si incontrino problemi con il vostro Tester AOI.
Oltre ai nostri servizi di supporto tecnico, offriamo anche servizi di formazione e consulenza per aiutarti a ottimizzare l'utilizzo del tester AOI.I nostri programmi di formazione riguardano argomenti quali il funzionamento delle macchine, programmazione e manutenzione, e può essere adattato per soddisfare le esigenze specifiche della vostra organizzazione.I nostri servizi di consulenza possono aiutarvi a identificare opportunità di miglioramento dei processi e un utilizzo più efficace del vostro AOI Tester.
Infine, offriamo una gamma di servizi di manutenzione e riparazione per mantenere il tuo AOI Tester in funzione alle massime prestazioni.e calibrazione per garantire che il tuo AOI Tester funzioni sempre al meglioNel caso in cui il tuo AOI Tester richieda una riparazione, offriamo servizi di riparazione veloci ed efficienti per ridurre al minimo i tempi di fermo e riportarti in funzione il più rapidamente possibile.
Imballaggio del prodotto:
Il prodotto AOI Tester verrà fornito in una scatola di cartone robusta per garantire un trasporto e una consegna sicuri.il prodotto sarà ben avvolto in una bombola e protetto con inserti di schiuma per evitare danni durante la spedizioneL'imballaggio includerà anche un manuale di istruzioni e un cavo di alimentazione.
Spedizione:
Offriamo la spedizione standard gratuita per il prodotto AOI Tester a tutte le destinazioni negli Stati Uniti.ma in genere richiede 3-5 giorni lavorativiOffriamo anche opzioni di spedizione accelerata a pagamento.
D: Qual è la marca di questo AOI Tester?
R: Il marchio di questo Tester AOI è Mento.
D: Dove viene fabbricato questo Tester AOI?
R: Questo tester AOI è prodotto a Dongguan, in Cina.
D: Questo AOI Tester è certificato?
R: Sì, questo Tester AOI è certificato ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per questo AOI Tester?
R: Il numero minimo di ordini per questo AOI Tester è 1.
D: Qual è il tempo di consegna per questo AOI Tester?
R: Il tempo di consegna di questo AOI Tester è di 3 settimane.
D: Quali sono i termini di pagamento per questo AOI Tester?
R: Le condizioni di pagamento per questo AOI Tester sono disponibili online.
D: Qual è la capacità di approvvigionamento di questo AOI Tester?
R: La capacità di approvvigionamento di questo Tester AOI è di 1000/mese.
D: Il prezzo di questo AOI Tester è negoziabile?
R: Sì, il prezzo di questo AOI Tester è negoziabile.
