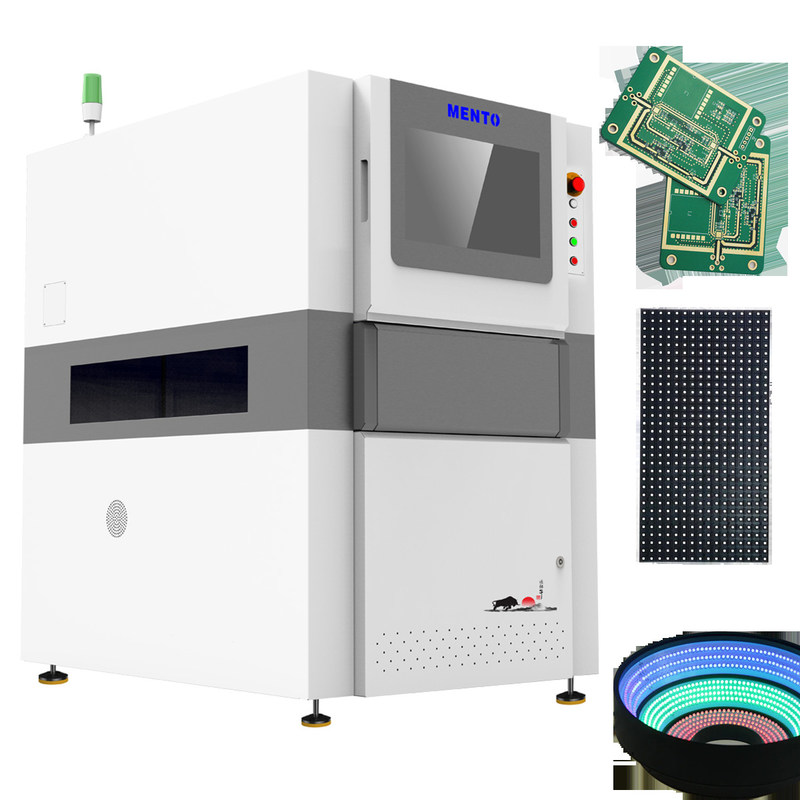

Descrizione del prodotto:
Il tester AOI ha due modalità di ispezione, 2D e 3D, che gli consentono di eseguire ispezioni altamente accurate.mentre la modalità 3D li ispeziona da più angolazioniEntrambe le modalità possono rilevare una varietà di difetti quali componenti mancanti, componenti smarriti, polarità errata e difetti della saldatura, per citarne alcuni.
La velocità di ispezione del tester AOI è fino a 60 cm2/s. Ciò significa che può eseguire ispezioni in modo rapido ed efficiente, consentendo un tasso di produzione più rapido.L'area di ispezione del tester AOI è fino a 610 mm x 460 mmQuesto significa anche che può ispezionare più componenti contemporaneamente, aumentando ulteriormente la sua efficienza.
L'AOI Tester funziona con un'alimentazione AC da 100-240V, 50/60Hz. Ciò consente di utilizzarlo in una varietà di luoghi e paesi. È anche progettato per essere facile da usare e facile da usare.Il Tester AOI opera sul sistema operativo Windows, facilitando l'integrazione nelle linee di produzione esistenti.
Nel complesso, l'AOI Tester è un elemento essenziale delle apparecchiature AOI per qualsiasi azienda produttrice di elettronica.garantire che i prodotti prodotti siano di alta qualità e privi di difettiLe sue due modalità di ispezione, 2D e 3D, forniscono un'ispezione completa dei componenti elettronici e dei PCB.La sua velocità di ispezione rapida e la sua grande area di ispezione la rendono uno strumento efficiente nella linea di produzioneLa sua compatibilità con il sistema operativo Windows e l'interfaccia user-friendly ne facilitano l'integrazione nelle linee di produzione esistenti.
| Modello di dispositivo |
K3205 |
| Capacità di rilevamento |
Elementi di rilevamento |
Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione |
Stop&Go |
| Sistema ottico |
Fotocamera |
Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce |
Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) |
| Risoluzione |
10μm e 15um (facoltativo) |
| Performance di rilevamento |
Accuratezza dell'altezza (modulo di taratura) |
1 μm (con blocco di taratura standard) |
| Ripetibilità in volume |
< 1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione per la piegatura della piastra |
± 3 mm |
| Capacità di rilevamento GRR |
< 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) |
| Altezza massima di rilevamento |
500 μm |
| Soluzione del problema delle ombre |
Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D |
| Metodo di compensazione in tempo reale della piegatura della piastra |
Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) |
| Schermo di prova |
Colore (immagini 3D e 2D visualizzate insieme) |
| Attrezzature di guida |
Servomotore+Guida alla vite |
| Velocità di movimento |
800 mm/s |
| Dimensione minima misurabile del prodotto |
50 mmx50 mm |
| Dimensioni massime misurabili del prodotto |
400 mm x 500 mm |
| Spessore del PCB |
0.5~6 mm |
| Regolazione della larghezza del binario |
Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Convoglio/fissazione di schede di circuito |
Fissazione del nastro trasportatore/clamp pneumatico |
| Direzione di trasporto |
Da sinistra a destra, da destra a sinistra. |
| Altezza orbitale |
900 ± 20 mm |
| Configurazione del computer |
Mainframe |
CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor |
22"LED |
| Sistema operativo |
Ubuntu |
| Parametri |
Dimensione complessiva |
W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso |
1100 kg |
| Fonte di alimentazione |
AC220V/50~60Hz/2000W |
| Pressione dell'aria |
0.5Mpa |
| Formati di input supportati dal software |
Supporto per il formato Gerber (274X), ODB++ |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk,
%Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display
|
| Requisiti ambientali |
Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) |
| Comunicazione delle apparecchiature a monte e a valle |
Interfaccia SMEMA standard |
Caratteristiche:
- Nome del prodotto: AOI Tester
- Modalità di ispezione: 2D e 3D
- Sistema operativo: Windows
- Applicazione: ispezione dei PCB
- Rivelazione di difetti: difetti di giunti, componenti e PCB della saldatura
- Dimensioni: 1200 mm x 1000 mm x 1500 mm
Parametri tecnici:
| Tipo di prodotto |
Sistema di ispezione ottica automatica |
| Sistema operativo |
Finestre |
| Risoluzione |
10 μm |
| Sistema di illuminazione |
LED |
| Modi di ispezione |
2D e 3D |
| Velocità di ispezione |
Fino a 60 cm2/s |
| Software |
Interfaccia utente intuitiva |
| Identificazione dei difetti |
Difetti delle giunture, dei componenti e dei PCB della saldatura |
| Fornitore di energia |
AC 100-240V, 50/60Hz |
| Applicazione |
Ispezione dei PCB |
Applicazioni:
Il tester Mento AOI ha dimensioni di 1200 mm X 1000 mm X 1500 mm, rendendolo una soluzione compatta e di risparmio di spazio per fabbriche o unità di produzione.Il prodotto è dotato di un software di interfaccia utente intuitivoIl sistema operativo di questo prodotto è Windows, che è comunemente utilizzato e familiare a molti utenti.
Il Mento AOI Tester è adatto a una vasta gamma di occasioni e scenari di applicazione del prodotto.Questo prodotto è perfetto per l'uso in unità di produzione che richiedono un'ispezione rapida ed efficiente dei PCBLa funzione di ispezione AOI PCB garantisce che il prodotto sia ispezionato con precisione e che i difetti siano rilevati.
Questo prodotto è perfetto per l'uso nell'industria elettronica, dove la qualità dei PCB è cruciale.Il Mento AOI Tester è adatto anche per l'uso nel settore medico., in cui i PCB sono utilizzati nei dispositivi medici.
In conclusione, Mento AOI Tester è un investimento eccellente per le unità di produzione che richiedono un'ispezione di PCB di alta qualità ed efficiente.Questo prodotto è adatto a una vasta gamma di industrie ed è facile da usare, che lo rende una soluzione ideale per fabbriche o unità di produzione.
Supporto e servizi:
Il testatore AOI è un prodotto ad alta tecnologia che richiede supporto tecnico e servizi per garantire prestazioni ottimali.Il nostro team di tecnici esperti è disponibile per fornire assistenza nella risoluzione dei problemi, riparazioni e manutenzione.
Offriamo anche servizi di formazione e installazione per aiutare i nostri clienti a ottenere il massimo dal loro AOI Tester.e chat online per rispondere a tutte le domande o preoccupazioni che potresti avere.
Inoltre, forniamo aggiornamenti e aggiornamenti del software per garantire che il tuo AOI Tester sia sempre aggiornato con le ultime funzionalità e miglioramenti delle prestazioni.
Il nostro obiettivo è fornire ai nostri clienti un servizio e un supporto eccezionali per garantire che il loro tester AOI funzioni alle massime prestazioni e fornisca risultati affidabili.
Imballaggio e trasporto:
Imballaggio del prodotto:
- Dispositivo di prova AOI
- Adattatore di alimentazione
- Cavo USB
- Manuale utente
Spedizione:
- Spedizioni entro 1-2 giorni lavorativi
- Spedizione gratuita negli Stati Uniti
- Spedizioni internazionali a costo aggiuntivo
- Spedizioniere: UPS
- Tempo di spedizione: 3-5 giorni lavorativi all'interno degli Stati Uniti, 7-14 giorni lavorativi a livello internazionale
FAQ:
D: Qual è il marchio di questo prodotto AOI Tester?
R: Il marchio di questo prodotto AOI Tester è Mento.
D: Dove viene prodotto questo prodotto AOI Tester?
R: Questo prodotto AOI Tester è prodotto in Cina, Dongguan.
D: Questo prodotto AOI Tester ha una certificazione?
R: Sì, questo prodotto AOI Tester ha le certificazioni ISO9001 e ISO14001.
D: Qual è la quantità minima di ordine per questo prodotto AOI Tester?
R: Il quantitativo minimo di ordinazione per questo prodotto AOI Tester è 1.
D: Qual è il prezzo di questo prodotto AOI Tester?
R: Il prezzo di questo prodotto AOI Tester è negoziabile.
D: Qual è il tempo di consegna per questo prodotto AOI Tester?
R: Il tempo di consegna per questo prodotto AOI Tester è di 3 settimane.
D: Quali sono i termini di pagamento per questo prodotto AOI Tester?
R: Le condizioni di pagamento per questo prodotto AOI Tester sono disponibili.
D: Qual è la capacità di approvvigionamento di questo prodotto AOI Tester?
R: La capacità di approvvigionamento di questo prodotto AOI Tester è di 1000 al mese.
