Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Software di ispezione: |
Software di ispezione avanzato |
Risoluzione di ispezione: |
Alta risoluzione |
Metodo di ispezione: |
Ispezione visiva |
Accuratezza delle ispezioni: |
Alta precisione |
Area di ispezione: |
Ampia area di ispezione |
Velocità di ispezione: |
Alta velocità |
Connettività: |
Ethernet e connettività USB |
Tipo di prodotto: |
Attrezzature di controllo |
Software di ispezione: |
Software di ispezione avanzato |
Risoluzione di ispezione: |
Alta risoluzione |
Metodo di ispezione: |
Ispezione visiva |
Accuratezza delle ispezioni: |
Alta precisione |
Area di ispezione: |
Ampia area di ispezione |
Velocità di ispezione: |
Alta velocità |
Connettività: |
Ethernet e connettività USB |
Tipo di prodotto: |
Attrezzature di controllo |
Uno degli aspetti più importanti di qualsiasi apparecchiatura di ispezione AOI è la sua capacità di gestire efficacemente i dati in tempo reale.aggiornatoLe nostre apparecchiature di ispezione AOI sono dotate di funzionalità avanzate di gestione dei dati che consentono agli utenti di accedere e analizzare rapidamente e facilmente i dati di ispezione,rendendolo una scelta ideale per le imprese che richiedono processi di ispezione rapidi ed efficienti.
Oltre alle sue potenti capacità di gestione dei dati,la nostra attrezzatura di ispezione AOI vanta anche un sistema di telecamere ad alta risoluzione che fornisce immagini incredibilmente nitide e dettagliate dei prodotti ispezionatiQuesto è essenziale per identificare anche i più piccoli difetti o imperfezioni, assicurando che tutti i prodotti soddisfino i più alti standard qualitativi.puoi essere sicuro che i tuoi prodotti saranno sempre ispezionati con la massima precisione e precisione.
Un'altra caratteristica chiave della nostra attrezzatura di ispezione AOI è il suo sistema di illuminazione LED multiangolare.garantire che tutte le aree del prodotto ispezionato siano ben illuminate e facilmente visibiliQuesto è essenziale per individuare difetti e altre imperfezioni che potrebbero essere difficili da individuare con un sistema di illuminazione meno avanzato.
| Ispezione 3D della pasta di saldatura | ||

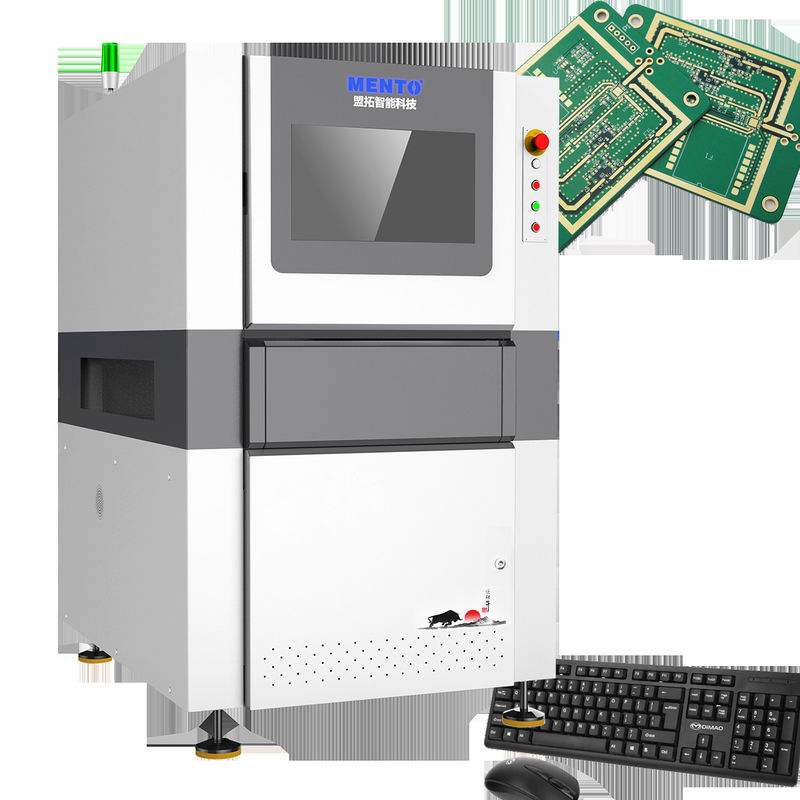

| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Cerco unMacchina AOI per PCBIl nostroAttrezzature di ispezione AOIdaCinaè perfetto per l'ispezione ottica automatizzata con alta velocità e gestione dei dati in tempo reale.
| Attributo | Valore |
|---|---|
| Applicazione | Ispezione ottica automatizzata |
| Risoluzione di ispezione | Alta risoluzione |
| Gestione dei dati | Gestione dei dati in tempo reale |
| Software di ispezione | Software di ispezione avanzato |
| Metodo di ispezione | Ispezione visiva |
| Sistema di telecamere | Sistema di telecamere ad alta risoluzione |
| Connettività | Connettività Ethernet e USB |
| Zona di ispezione | Ampia area di ispezione |
| Accuratezza delle ispezioni | Alta precisione |
| Velocità di ispezione | Alta velocità |
La macchina AOI per PCB è progettata per ispezionare i circuiti stampati con l'aiuto di un sistema di telecamere ad alta risoluzione.Il metodo di ispezione visiva consente di individuare eventuali difetti nella progettazione o nell'assemblaggio della schedaLa grande area di ispezione consente di ispezionare PCB di varie dimensioni senza compromettere la qualità dell'ispezione.
L'apparecchiatura di ispezione Mento AOI è adatta a una vasta gamma di occasioni e scenari di applicazione del prodotto.Il prodotto è ideale per le aziende che producono PCB e devono assicurarsi che il prodotto sia privo di difetti prima di spedirlo ai clientiLa macchina AOI può anche essere utilizzata nei laboratori di ricerca e sviluppo per garantire che i prototipi dei PCB soddisfino gli standard richiesti.
La connettività delle apparecchiature di ispezione AOI è effettuata tramite connettività Ethernet e USB, che facilita l'integrazione nelle linee di produzione.La gestione dei dati in tempo reale consente di monitorare i risultati delle ispezioni e fornisce un feedback sulla qualità dei PCB prodotti.
In conclusione, l'apparecchiatura di ispezione Mento AOI è un prodotto affidabile ed efficiente per l'ispezione ottica automatizzata dei PCB.e gestione dei dati in tempo reale, è adatto a una vasta gamma di occasioni e scenari di applicazione del prodotto.
Il nostro apparecchio di ispezione AOI (Automated Optical Inspection) è progettato per fornire ispezioni accurate e ad alta velocità di circuiti stampati (PCB) e altri componenti elettronici.Offriamo una gamma di supporto tecnico e servizi per garantire le prestazioni ottimali del nostro prodotto:
We are committed to providing top-notch technical support and services to ensure that our AOI Inspection Equipment continues to meet the needs of our customers and deliver reliable and accurate inspection results.
Imballaggio del prodotto:
Spedizione:
D: Qual è il marchio delle apparecchiature di ispezione AOI?
R: Il marchio delle nostre apparecchiature di ispezione AOI è Mento.
D: Dove viene fabbricata l'attrezzatura di ispezione AOI?
R: Le apparecchiature di ispezione AOI sono prodotte a Dongguan, in Cina.
D: L'apparecchiatura di ispezione AOI è certificata?
R: Sì, l'attrezzatura di ispezione AOI è certificata secondo ISO9001/ISO14001.
D: Qual è il quantitativo minimo di ordine per le attrezzature di ispezione AOI?
A: Il quantitativo minimo di ordine per le attrezzature di ispezione AOI è 1.
D: Quanto costa l'attrezzatura di ispezione AOI?
R: Il prezzo delle attrezzature di ispezione AOI è negoziabile.
D: Qual è il tempo di consegna per le attrezzature di ispezione AOI?
R: Il tempo di consegna per le attrezzature di ispezione AOI è di 3 settimane.
D: Quali sono le condizioni di pagamento per le attrezzature di ispezione dell'AOI?
R: Le condizioni di pagamento per le attrezzature di ispezione AOI sono in linea.
D: Qual è la capacità di approvvigionamento delle attrezzature di ispezione AOI?
A: La capacità di approvvigionamento per le apparecchiature di ispezione AOI è di 1000/mese.
