Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Sistema operativo: |
Basato su Windows |
Accuratezza delle ispezioni: |
Alta precisione |
Sistema di illuminazione: |
Illuminazione a LED multiangolare |
Applicazione: |
Ispezione ottica automatizzata |
Software di ispezione: |
Software di ispezione avanzato |
Tipo di prodotto: |
Attrezzature di controllo |
Sistema di telecamere: |
Sistema di telecamere ad alta risoluzione |
Metodo di ispezione: |
Ispezione visiva |
Sistema operativo: |
Basato su Windows |
Accuratezza delle ispezioni: |
Alta precisione |
Sistema di illuminazione: |
Illuminazione a LED multiangolare |
Applicazione: |
Ispezione ottica automatizzata |
Software di ispezione: |
Software di ispezione avanzato |
Tipo di prodotto: |
Attrezzature di controllo |
Sistema di telecamere: |
Sistema di telecamere ad alta risoluzione |
Metodo di ispezione: |
Ispezione visiva |
La nostra apparecchiatura di ispezione AOI vanta un sistema di telecamere ad alta risoluzione che cattura anche i più piccoli dettagli, garantendo ispezioni precise e accurate ogni volta.Con opzioni di connettività Ethernet e USB, è possibile integrare facilmente le nostre apparecchiature nel sistema esistente e semplificare il flusso di lavoro.
La nostra interfaccia utente è stata progettata con la facilità d'uso in mente, permettendo di navigare e configurare rapidamente e facilmente le impostazioni di ispezione.Potete essere certi che le nostre attrezzature possono tenere il passo anche con le linee di produzione più trafficate..
Sia che si stia cercando ispezioni ottiche automatizzate per PCB, componenti elettronici o altri prodotti, le nostre apparecchiature di ispezione AOI sono la soluzione ideale per le vostre esigenze.Contattaci oggi per saperne di più e effettuare il tuo ordine.

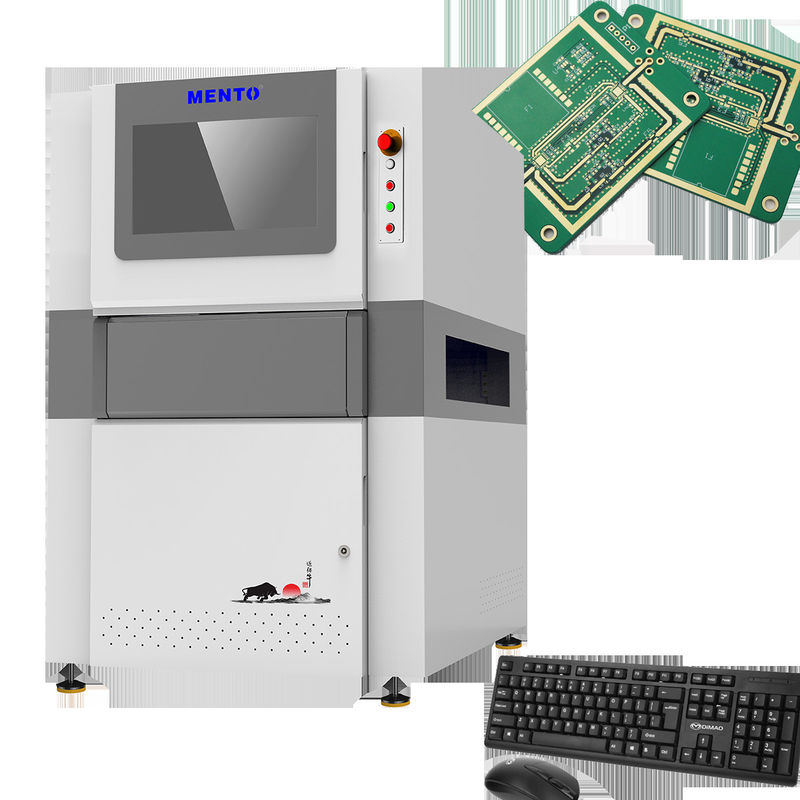

| Ispezione 3D della pasta di saldatura | ||
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Questo strumento di ispezione ottica automatizzata (AOI) è una macchina AOI ad alta precisione per PCB che funziona su un sistema operativo basato su Windows.Dispone di gestione dei dati in tempo reale e di un software di ispezione avanzato per ispezioni ad alta velocità.
| Tipo di prodotto: | Attrezzature di controllo |
| Sistema operativo: | Windows basato |
| Connettività: | Connettività Ethernet e USB |
| Velocità di ispezione: | Alta velocità |
| Software di controllo: | Software di ispezione avanzato |
| Zona di ispezione: | Ampia area di ispezione |
| Sistema di telecamera: | Sistema di telecamere ad alta risoluzione |
| Applicazione: | Ispezione ottica automatizzata |
| Sistema di illuminazione: | Illuminazione a LED multiangolare |
| Metodo di controllo: | Ispezione visiva |
Le nostre apparecchiature di ispezione AOI sono utilizzate per ispezioni visive e possono essere utilizzate in varie occasioni e scenari.
Le nostre apparecchiature di ispezione AOI sono dotate di caratteristiche avanzate che le distinguono dai suoi concorrenti: sono dotate di sistemi di telecamere ad alta risoluzione in grado di catturare immagini con un elevato livello di dettaglio.Ha anche un avanzato software di ispezione in grado di analizzare le immagini e rilevare i difetti con elevata precisioneL'interfaccia utente della nostra attrezzatura è intuitiva, rendendola facile da usare e da comprendere.
Le nostre apparecchiature di ispezione AOI possono essere collegate ad altri dispositivi tramite connettività Ethernet e USB, rendendo facile l'integrazione nei processi di produzione esistenti.Con le nostre attrezzature di ispezione AOI, è possibile garantire la qualità dei prodotti e aumentare l'efficienza della produzione.
Il nostro prodotto di apparecchiature di ispezione AOI è dotato di un supporto tecnico e di servizi completi per garantire il massimo vantaggio dall'investimento.Il nostro team di tecnici esperti è disponibile per rispondere a qualsiasi domanda o preoccupazione che potreste avere sul prodottoOffriamo anche programmi di formazione per aiutare la tua squadra a diventare abile nell'uso dell'attrezzatura.
Inoltre, forniamo una serie di servizi progettati per mantenere il funzionamento delle vostre apparecchiature senza intoppi e ridurre al minimo i tempi di fermo.e sostituzione delle parti a seconda delle necessitàOffriamo anche aggiornamenti e opzioni di personalizzazione per garantire che le vostre attrezzature soddisfino le vostre esigenze specifiche.
Il nostro obiettivo è fornire il massimo livello di supporto e servizi possibili, in modo da potersi concentrare sul proprio core business e raggiungere i propri obiettivi.Contattaci oggi per saperne di più sul nostro prodotto AOI Inspection Equipment e su come possiamo aiutarti con le tue esigenze di ispezione.
Imballaggio del prodotto:
Spedizione:
D:Qual è il marchio del prodotto AOI Inspection Equipment?
A:Il marchio del prodotto AOI Inspection Equipment è Mento.
D:Dove è prodotto il prodotto AOI Inspection Equipment?
A:Il prodotto AOI Inspection Equipment è fabbricato a Dongguan, in Cina.
D:Quali sono le certificazioni del prodotto AOI Inspection Equipment?
A:Il prodotto AOI Inspection Equipment è certificato ISO9001 e ISO14001.
D:Qual è il quantitativo minimo di ordine per il prodotto AOI Inspection Equipment?
A:Il quantitativo minimo di ordine per il prodotto AOI Inspection Equipment è 1.
D:Qual è il termine di consegna per il prodotto AOI Inspection Equipment?
A:Il termine di consegna del prodotto AOI Inspection Equipment è di tre settimane.
D:Quali sono le condizioni di pagamento per il prodotto AOI Inspection Equipment?
A:Le condizioni di pagamento per il prodotto AOI Inspection Equipment sono disponibili online.
D:Qual è la capacità di approvvigionamento del prodotto AOI Inspection Equipment?
A:La capacità di approvvigionamento del prodotto AOI Inspection Equipment è di 1000/mese.
D:Il prezzo del prodotto AOI Inspection Equipment è negoziabile?
A:Sì, il prezzo del prodotto AOI Inspection Equipment è negoziabile.
