Dettagli del prodotto
Luogo di origine: DongGuan
Marca: MENTO
Certificazione: FCC.ROHS,CCC
Numero di modello: M2012
Termini di trasporto & di pagamento
Quantità di ordine minimo: 3
Imballaggi particolari: W1350xD1000xH1600mm
Tempi di consegna: 20 giorni lavorativi
Capacità di alimentazione: 10pcs + 20 giorni lavorativi
Velocità di ispezione: |
Fino a 25 cm2/s |
Sistema operativo: |
Finestre |
Tipo: |
Ispezione ottica automatizzata |
tipo di fotocamera: |
CCD ad alta risoluzione |
Modello: |
Tester |
Risoluzione: |
10 μm |
Illuminazione: |
LED |
Software: |
GUI intuitivo |
Velocità di ispezione: |
Fino a 25 cm2/s |
Sistema operativo: |
Finestre |
Tipo: |
Ispezione ottica automatizzata |
tipo di fotocamera: |
CCD ad alta risoluzione |
Modello: |
Tester |
Risoluzione: |
10 μm |
Illuminazione: |
LED |
Software: |
GUI intuitivo |

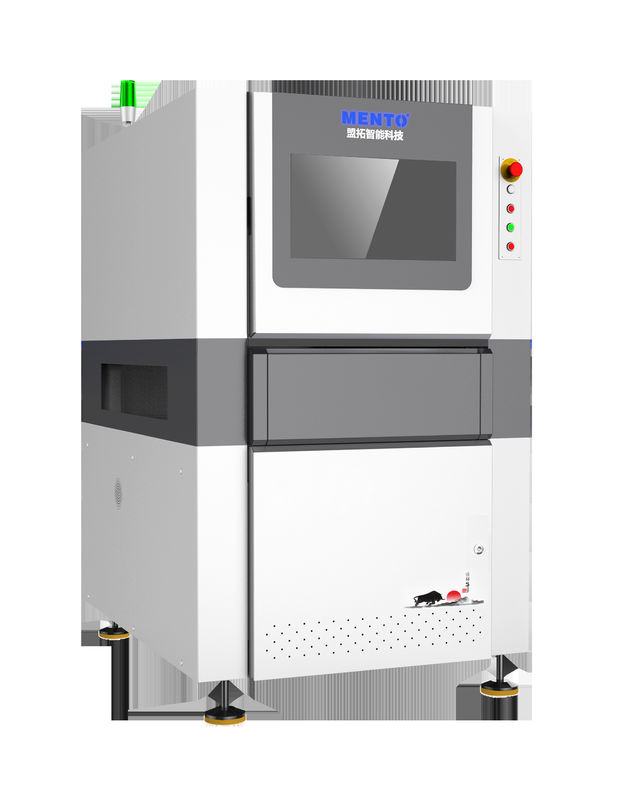

Controllo dell'aspetto dei mini LED della serie M20
| Modello | M2012 | |
| Ispezione | Articoli di ispezione | Mancato legame, legame sbagliato, stampo danneggiato, stampo spostato, stampo inclinato, stampo capovolto, polarità sbagliata, particelle, stampo sollevato, cattiva collinearità |
| Metodo di ispezione | Processing delle immagini, machine learning | |
| Sistema ottico | Fotocamera | 12MP |
| Lenti | Lente bi-telecentrica ad alta risoluzione | |
| Risoluzione | 4 μm (opzionale da 2,4 μm a 10 μm) RGB (personalizzabile) | |
| Fonte di luce | RGB personalizzabile | |
| Efficienza | Tiro in volo: 10 FOV/s | |
| Configurazione del computer | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB SSD:250G, HDD:2T |
| Monitor | 22 "LED | |
| Sistema operativo | Ubuntu | |
| Prestazioni di ispezione | Spessore del PCB | 1 ~ 5 mm |
| Altezza massima consentita dei componenti | Superiore 20 mm, inferiore 30 mm (customizabile) | |
| Guidatore | Servomotore+Guida a vite | |
| Velocità di movimento | Max: 600 mm/s | |
| PCB fixture height | 900+20 mm ((dal pavimento alla superficie dell'apparecchio) | |
| Parametri | Dimensione del PCB | Max: 600 mm x 500 mm ((single track, track width adjustable) |
| Potenza | AC220W50Hz2000W | |
| Dimensioni | W1350xD1000xH1650mm ((without alarm light)) | |
| Peso | 1100 kg. | |
| Requisito di pressione dell'aria | ≥ 0,5 MPa | |
| Requisiti ambientali | Temperatura: da 5 a 40°C, RH 25% a 80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard / comunicazione dati con il bonder a stampo | |
Misurazione del pad/ispezione del pad/stampa a pasta di saldatura/SPI/incollaggio a fuso/AOI pre-reflow/
Forno a reflusso/AOI post-reflusso/Isposizione di luminescenza/Isposizione di colloidi/Marcatore laser/Rework
Progettazione della piattaforma scientifica
La tecnologia di taratura globale ad altissima precisione garantisce la misurazione accurata delle anomalie di spostamento, inclinazione e collinearità dei componenti e fornisce ulteriori risultati quantitativi.
Capacità di controllo del movimento a livello micronico
Il sistema di controllo a circuito chiuso garantisce una precisione di posizionamento di 1 um.
Controllo elettronico dell'IO
Lungo ciclo di vita, stabile e silenzioso: indicazione dello stato della luce LED.
Valore di uscita dell'angolo
Determinazione della collinearità (collinearità, distanza assoluta, intervallo di collinearità, spaziatura retta)
Sistema di visione
Telecamera industriale
Fotocamera industriale ad alta precisione.
Sistema ottico telecentrico
Alta profondità di campo, bassa distorsione, pixel pieni, design a risoluzione fissa.
Controller di sorgente luminosa a corrente costante
Il regolatore digitale a corrente costante a circuito completamente chiuso garantisce la stabilità e l'uniformità della luminosità della sorgente luminosa.
Preelaborazione delle immagini (IPE)
Una varietà di pre-elaborazione delle immagini, supportando IPE personalizzato (composto da operatore.() +-*/
che possono evidenziare meglio le caratteristiche dell'immagine.
