Dettagli del prodotto
Luogo di origine: DongGuan
Marca: MENTO
Certificazione: FCC.ROHS,CCC
Numero di modello: M2020MS
Termini di trasporto & di pagamento
Quantità di ordine minimo: 3
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 20 giorni lavorativi
Capacità di alimentazione: 10pcs + 20 giorni lavorativi
Dimensioni: |
1200 mm x 800 mm x 1500 mm |
Modello: |
Tester |
Peso: |
500 kg |
Applicazione: |
Ispezione dei PCB |
Interfaccia: |
Ethernet |
tipo di fotocamera: |
CCD ad alta risoluzione |
Tipo: |
Ispezione ottica automatizzata |
Velocità di ispezione: |
Fino a 60 cm2/s |
Software: |
Software AOI |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Sistema operativo: |
Finestre |
Illuminazione: |
LED |
Risoluzione: |
10 μm |
Dimensioni: |
1200 mm x 800 mm x 1500 mm |
Modello: |
Tester |
Peso: |
500 kg |
Applicazione: |
Ispezione dei PCB |
Interfaccia: |
Ethernet |
tipo di fotocamera: |
CCD ad alta risoluzione |
Tipo: |
Ispezione ottica automatizzata |
Velocità di ispezione: |
Fino a 60 cm2/s |
Software: |
Software AOI |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Sistema operativo: |
Finestre |
Illuminazione: |
LED |
Risoluzione: |
10 μm |

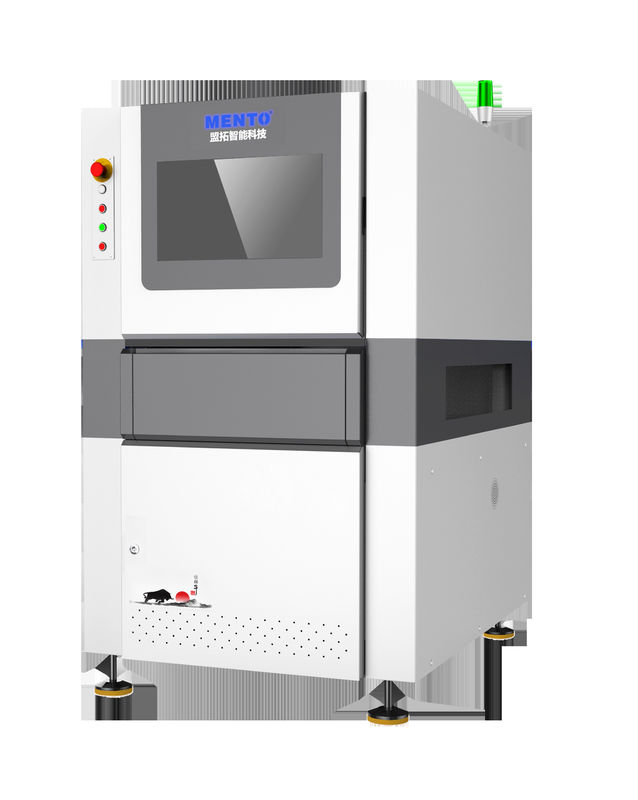

M20M serie Mini PCB LEDpadmisurazione
| Modello | M2020MS | |
| Capacità di rilevamento | Articoli di ispezione | Mini PCB a LEDpadmisurazione |
| Metodo di ispezione | Calibrazione globale, allineamento globale del pad | |
| Sistema ottico | Fotocamera | 20MP |
| lenti telecentriche | Lente bi-telecentrica ad alta risoluzione | |
| Risoluzione | 4um (2.4um~5um facoltativo) | |
| Fonte di luce | RGB ((Personalizzabile) | |
| Efficienza | Detezione a quattro lati 20s/pcs | |
| Configurazione del computer | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T |
| Monitor | 22 "LED | |
| Sistema operativo | Ubuntu | |
| Performance di rilevamento | Spessore del PCB | 1 ~ 5 mm |
| Altezza massima consentita dei componenti | 20 mm superiore, 30 mm inferiore (altezza speciale può essere personalizzata) | |
| Azionamento | Motore lineare + regolata della griglia | |
| Velocità di movimento | Max :600mm/s | |
| PCB fixture height | 900+20 mm ((dal pavimento alla superficie dell'apparecchio) | |
| Parametri | Dimensione del PCB | Max: 300 mmx250 mm |
| Fornitore di alimentazione | AC220V/50Hz/2000W | |
| Dimensioni | W1330xD1360xH1650mm (esclusa la luce di avvertimento) | |
| Peso | 1600 kg | |
| Requisito di pressione dell'aria | ≥ 0,5 MPa | |
| Requisiti ambientali | Temperatura: da 5 a 40°C, RH 25% a 80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard / comunicazione dati con il bonder a stampo | |
Misurazione del pad/ispezione del pad/stampatrice a pasta di saldatura/SPI/incollaggio a stampo/AOI pre-rifiuto/forno di rifiuto/AOI post-rifiuto/
Ispezione della luminescenza/ispezione dei colloidi/marcatore laser/rifatto
Progettazione della piattaforma scientifica
Il motore lineare + codificatore lineare hanno un'elevata ripetibilità e precisione di posizionamento e funzionano senza intoppi.
La progettazione del sistema di controllo del movimento ad alta precisione
evita la perdita dei dati del sistema di movimento, garantisce un movimento stabile e ad alta velocità e migliora efficacemente l'accelerazione e la decelerazione del movimento.
La piattaforma di marmo
garantisce efficacemente un funzionamento dell'apparecchiatura di alta precisione, continuo e stabile.
