Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Sistema operativo: |
Finestre |
Risoluzione: |
5um |
Area di ispezione: |
Fino a 610 mm x 460 mm |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Tipo di ispezione: |
2D e 3D |
Connettività: |
Ethernet, USB |
Sistema operativo: |
Finestre |
Risoluzione: |
5um |
Area di ispezione: |
Fino a 610 mm x 460 mm |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Tipo di ispezione: |
2D e 3D |
Connettività: |
Ethernet, USB |
| 3DIspezione della pasta di saldatura | ||
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 12 MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
IlMacchine di ispezione ottica automatizzataè un sistema all'avanguardia che utilizza sia metodi di ispezione ottica 2D che 3D per garantire il massimo livello di precisione e precisione.consente un facile funzionamento e controllo. Con una velocità di ispezione fino a 1000 mm/s, è in grado di fornire risultati veloci e affidabili. La macchina è alimentata da un alimentatore AC 100-240V, 50/60Hz e pesa 500 kg.
| Zona di ispezione | Fino a 610 mm x 460 mm |
| Dimensioni | W1000mmxD1380mmxH1600mm |
| Velocità di ispezione | Fino a 1000 mm/s |
| Fornitore di energia | AC 100-240V, 50/60Hz |
| Peso | 500 kg |
| Tipo di fotocamera | CCD ad alta risoluzione |
| Connettività | Ethernet, USB |
| Programmazione | Facile da usare |
| Risoluzione | 5um |
| Tipo di illuminazione | LED |

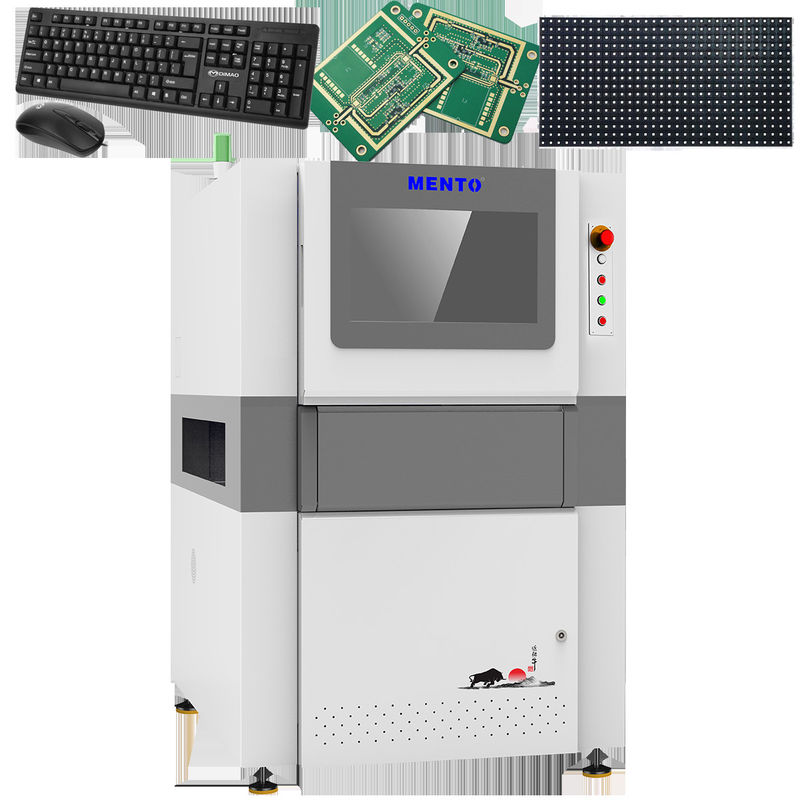

La macchina di ispezione ottica automatizzata Mento 3D è utilizzata per ispezionare la superficie dei circuiti stampati, dei componenti elettronici e di altri componenti SMT.Questo prodotto è perfetto per l'uso in una vasta gamma di industrie che richiedono un'ispezione precisa dei componenti elettronici, comprese le industrie automobilistiche, aerospaziali e mediche.
La programmazione di questa macchina è facile da usare e dispone di un'interfaccia drag and drop.La velocità di ispezione di questa macchina è fino a 1000mm/s, che lo rende uno strumento altamente efficiente ed efficace per l'ispezione di grandi lotti di componenti.
La macchina di ispezione ottica automatizzata Mento 3D ha un peso di 500 kg, il che la rende facile da trasportare e spostare in un impianto di produzione.Questa macchina è perfetta per essere utilizzata in una varietà di contesti., compresi gli impianti di produzione su piccola scala, gli impianti di produzione su larga scala e i laboratori di ricerca e sviluppo.
Nel complesso, la macchina di ispezione ottica automatizzata Mento 3D è una scelta eccellente per coloro che cercano un'attrezzatura di ispezione SMT di alta qualità, affidabile ed efficiente.Se siete interessati ad acquistare questo prodotto, contattate il nostro team di vendita per saperne di più sul prezzo della macchina di ispezione ottica automatizzata e per effettuare un ordine.
Aggiornare alla macchina di ispezione ottica 3D per ispezioni ancora più precise.
Il nostro prodotto Automated Optical Inspection Machine è progettato per fornire servizi di ispezione e collaudo di alta qualità per componenti e assemblaggi elettronici.È dotato di tecnologie avanzate di analisi e imaging che consentono una accurata e affidabile rilevazione dei difetti, compresa l'ispezione delle giunzioni di saldatura, la misurazione dei componenti e l'ispezione delle superfici.
Per garantire prestazioni ottimali e tempi di funzionamento, offriamo una gamma di supporto tecnico e servizi per il nostro prodotto Automated Optical Inspection Machine, tra cui:
Il nostro team di tecnici esperti e personale di supporto si impegna a fornire un servizio tempestivo ed efficiente ai nostri clienti, contribuendo a ridurre al minimo i tempi di fermo e massimizzare la produttività.Contattaci oggi per saperne di più sul nostro prodotto Automated Optical Inspection Machine e sul supporto tecnico e sui servizi che offriamo.
Imballaggio del prodotto:
La macchina di ispezione ottica automatizzata è accuratamente confezionata in una scatola di cartone robusta per garantire un trasporto sicuro.La macchina è avvolta in schiuma protettiva e confezionata con altri componenti necessari come cavi e manuali d'uso.
Spedizione:
Offriamo la spedizione in tutto il mondo per la macchina di ispezione ottica automatizzata.Garantisciamo la consegna tempestiva del prodotto ai nostri clienti e forniamo informazioni di tracciamento per tenerli aggiornati sullo stato della consegna.
D: Qual è il marchio di questa macchina di ispezione ottica automatizzata?
R: Il marchio della macchina è Mento.
D: Qual è il luogo di origine di questa macchina?
R: La macchina è prodotta a Dongguan, in Cina.
D: Questa macchina è dotata di certificazioni?
R: Sì, la macchina è certificata ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per questa macchina?
R: Il numero minimo di ordini per questa macchina è 1.
D: Il prezzo di questa macchina è negoziabile?
R: Sì, il prezzo della macchina è negoziabile.
D: Quanto tempo ci vorrà per ricevere la macchina?
R: Il tempo di consegna per la macchina è di 3 settimane.
D: Quali sono i termini di pagamento per questa macchina?
R: Le condizioni di pagamento per la macchina sono disponibili online.
D: Qual è la capacità di approvvigionamento di questa macchina?
R: La capacità di approvvigionamento della macchina è di 1000/mese.
