Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Area di ispezione: |
Fino a 610 mm x 460 mm |
Risoluzione: |
5um |
Programmazione: |
Facile da usare, trascina e rilascia |
Tipo di illuminazione: |
LED |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Velocità di ispezione: |
Fino a 1000 mm/s |
tipo di fotocamera: |
CCD ad alta risoluzione |
Area di ispezione: |
Fino a 610 mm x 460 mm |
Risoluzione: |
5um |
Programmazione: |
Facile da usare, trascina e rilascia |
Tipo di illuminazione: |
LED |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Velocità di ispezione: |
Fino a 1000 mm/s |
tipo di fotocamera: |
CCD ad alta risoluzione |
| 3DIspezione della pasta di saldatura | ||
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
La nostra macchina funziona con il sistema operativo Windows, rendendola un'opzione versatile per qualsiasi spazio di lavoro.Potete essere certi che la nostra tecnologia è all'avanguardia e facilmente integrabile nella vostra linea di produzione esistente.
Con una velocità di ispezione impressionante fino a 1000 mm/s, la nostra macchina è una delle più veloci sul mercato..
Il tipo di illuminazione della nostra macchina è il LED, noto per la sua lunga durata, basso consumo energetico e alta luminosità.Questo tipo di illuminazione garantisce che le ispezioni siano precise e coerenti, indipendentemente dall'ambiente in cui si lavora.
Il nostro software è progettato con un'interfaccia grafica intuitiva, quindi non è necessario essere un esperto di computer per usare la macchina.L'interfaccia user-friendly consente di navigare facilmente attraverso il processo di ispezione, facilitando la formazione dei nuovi membri del personale.

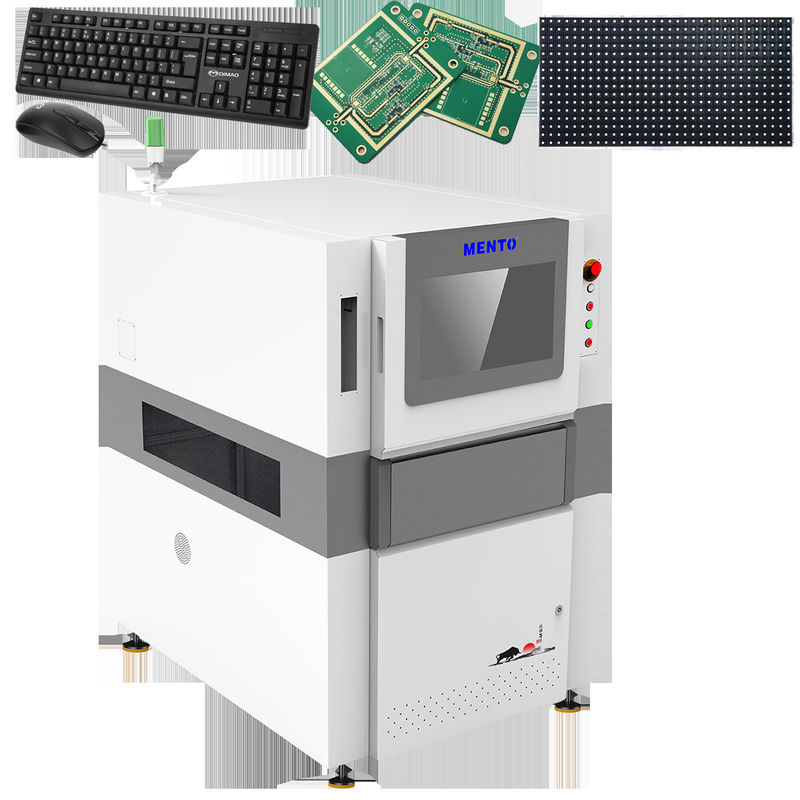

La nostra macchina di ispezione ottica automatizzata 3D è la scelta perfetta per chi vuole migliorare i propri metodi di ispezione ottica.questa macchina è un investimento che si ripagherà in maggiore produttività e precisione.
Questa apparecchiatura di ispezione SMT, macchina di ispezione ottica automatizzata 3D, è progettata per rendere le ispezioni facili ed efficienti.
| Parametro tecnico | Valore |
|---|---|
| Zona di ispezione | Fino a 610 mm x 460 mm |
| Tipo di illuminazione | LED |
| Velocità di ispezione | Fino a 1000 mm/s |
| Software | GUI intuitivo |
| Tipo di ispezione | 2D e 3D |
| Sistema operativo | Finestre |
| Programmazione | Facile da usare, trascina e rilascia |
| Risoluzione | 5um |
| Fornitore di energia | AC 100-240V, 50/60Hz |
| Connettività | Ethernet, USB |
La macchina di ispezione ottica automatizzata è dotata di caratteristiche avanzate che la rendono adatta a una vasta gamma di occasioni e scenari di applicazione del prodotto.Questo prodotto è ideale per i produttori di PCB che richiedono un processo di ispezione veloce ed efficiente per garantire la qualità dei loro prodottiLa velocità di ispezione della macchina è fino a 1000 mm/s, che la rende una scelta perfetta per i produttori con tassi di produzione elevati.
La macchina di ispezione ottica automatizzata Mento è in grado di ispezionare PCB con un'area di ispezione fino a 610 mm x 460 mm, il che rappresenta un vantaggio significativo rispetto ad altre macchine di ispezione disponibili sul mercato.Il tipo di ispezione della macchina è 2D e 3D, consentendo di ispezionare facilmente anche i PCB più complessi.che fornisce un'eccellente illuminazione e garantisce risultati di ispezione accurati.
Il sistema operativo della macchina di ispezione ottica automatizzata è Windows, che è un sistema operativo di facile utilizzo e di facile navigazione, rendendo la macchina semplice da usare.Il prodotto è disponibile ad un prezzo negoziabile, e il numero minimo di ordini è solo 1, rendendolo un prodotto accessibile sia ai piccoli che ai grandi produttori.
La capacità di approvvigionamento della macchina di ispezione ottica automatizzata Mento è di 1000 unità al mese, consentendo ai produttori di ordinare quante unità ne abbiano bisogno.Il tempo di consegna del prodotto è di solo 1 settimanaLe condizioni di pagamento per il prodotto sono online, rendendo più facile per i clienti ordinare e pagare il prodotto online.
In conclusione, la macchina di ispezione ottica automatizzata Mento è un prodotto eccellente per i produttori di PCB che richiedono un processo di ispezione veloce, efficiente e accurato.Il prodotto è adatto a una vasta gamma di occasioni e scenari di applicazione del prodotto.Se avete bisogno di una macchina di ispezione per PCB, la macchina di ispezione ottica automatizzata Mento è una scelta eccellente.
Il prodotto della macchina di ispezione ottica automatizzata è dotato di un supporto tecnico e di servizi completi per garantire prestazioni e produttività ottimali.Il nostro team di tecnici e ingegneri esperti sono disponibili per fornire assistenza con l'installazioneOffriamo supporto remoto, supporto in loco e pacchetti di servizi personalizzati per soddisfare le esigenze specifiche dei nostri clienti.
I nostri servizi di supporto tecnico includono:
Il nostro obiettivo è garantire ai nostri clienti il massimo livello di supporto e servizio per massimizzare le prestazioni e l'efficienza della loro macchina di ispezione ottica automatizzata.
Imballaggio del prodotto:
Spedizione:
D: Qual è il marchio di questa macchina di ispezione ottica automatizzata?
R: Il marchio di questa macchina è Mento.
D: Dove viene prodotta questa macchina di ispezione ottica automatizzata?
R: Questa macchina è prodotta in Cina a Dongguan.
D: Questa macchina di ispezione ottica automatizzata è certificata?
R: Sì, questa macchina è certificata ISO9001/ISO14001.
Q: Qual è la quantità minima di ordine per questa macchina di ispezione ottica automatizzata?
R: Il numero minimo di ordini per questa macchina è 1.
D: Qual è il tempo di consegna per questa macchina di ispezione ottica automatizzata?
R: Il tempo di consegna di questa macchina è di 3 settimane.
D: Quali sono i termini di pagamento per questa macchina di ispezione ottica automatizzata?
R: Le condizioni di pagamento per questa macchina sono in linea.
D: Qual è la capacità di approvvigionamento di questa macchina di ispezione ottica automatizzata?
R: La capacità di approvvigionamento di questa macchina è di 1000 al mese.
D: Il prezzo di questa macchina per l'ispezione ottica automatizzata è negoziabile?
R: Sì, il prezzo di questa macchina è negoziabile.
