Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Tempi di consegna: 1 settimana
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Dimensioni: |
1200 mm x 1000 mm x 1500 mm |
tipo di fotocamera: |
CCD ad alta risoluzione |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Risoluzione: |
5um |
Programmazione: |
Facile da usare, trascina e rilascia |
Software: |
GUI intuitivo |
Peso: |
500 kg |
Velocità di ispezione: |
Fino a 1000 mm/s |
Dimensioni: |
1200 mm x 1000 mm x 1500 mm |
tipo di fotocamera: |
CCD ad alta risoluzione |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Risoluzione: |
5um |
Programmazione: |
Facile da usare, trascina e rilascia |
Software: |
GUI intuitivo |
Peso: |
500 kg |
Velocità di ispezione: |
Fino a 1000 mm/s |
| 3DIspezione della pasta di saldatura | ||
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 12 MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |

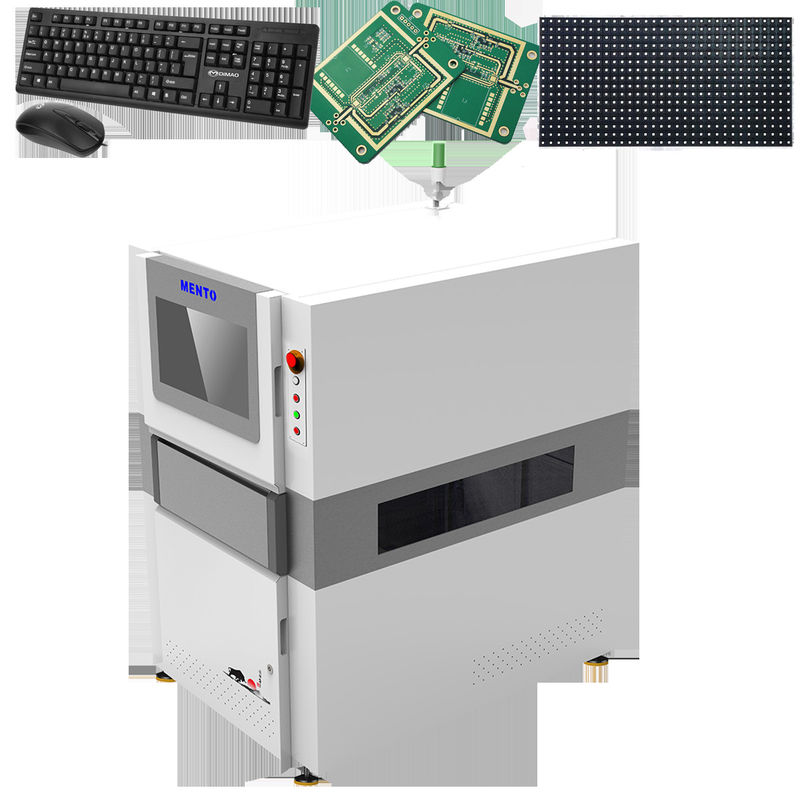

La nostra macchina di ispezione ottica automatizzata offre metodi di ispezione ottica all'avanguardia per garantire che i vostri prodotti soddisfino i più alti standard di qualità.Con la sua semplice programmazione Drag And DropLa macchina è basata su Windows e viene fornita con opzioni di connettività Ethernet e USB.La telecamera CCD ad alta risoluzione garantisce ispezioni accurate e dettagliateContattaci oggi per saperne di più sul prezzo della macchina di ispezione ottica automatizzata e su come può beneficiare il tuo processo di produzione.
| Risoluzione | 5um |
| Velocità di ispezione | Fino a 1000 mm/s |
| Programmazione | Facile da usare, trascina e rilascia |
| Tipo di illuminazione | LED |
| Connettività | Ethernet, USB |
| Tipo di fotocamera | CCD ad alta risoluzione |
| Fornitore di energia | AC 100-240V, 50/60Hz |
| Sistema operativo | Finestre |
| Software | GUI intuitivo |
| Tipo di ispezione | 2D e 3D |
La macchina di ispezione ottica automatizzata Mento è perfetta per la macchina di ispezione PCB e le attrezzature di ispezione SMT.È progettato per ispezionare velocemente e con precisione i circuiti stampati per individuare difetti e erroriQuesta macchina è adatta per l'uso in una varietà di industrie, tra cui la produzione di elettronica, automotive, aerospaziale e produzione di dispositivi medici.
La macchina di ispezione ottica automatizzata Mento utilizza metodi di ispezione ottica avanzati, tra cui ispezione 2D e 3D, per rilevare difetti e errori sulle schede di circuito stampato.Ha un'alta risoluzione di 5um.La macchina è dotata di illuminazione a LED, che fornisce un'illuminazione ottimale per l'ispezione.
La macchina di ispezione ottica automatizzata Mento è facile da programmare utilizzando la funzione di trascinamento e rilascio.ridurre il rischio di errori e migliorare l'efficienzaLa macchina è alimentata da corrente alternata 100-240V, 50/60Hz, rendendola adatta per l'uso in una varietà di luoghi.
La macchina di ispezione ottica automatizzata Mento è ideale per l'uso in una varietà di situazioni, tra cui ispezione PCB ad alto volume, ispezione PCB a basso volume e prototipazione.È anche adatto per l'uso in progetti di ricerca e sviluppo, nonché nelle applicazioni di controllo della qualità e di prova.
La macchina di ispezione ottica automatizzata AOI è dotata di illuminazione a LED e funziona con una fonte di alimentazione AC da 100 a 240 V a 50/60 Hz.Si esegue sul sistema operativo Windows e può ispezionare a velocità fino a 1000mm / sLa macchina pesa 500 kg e utilizza metodi di ispezione ottica per garantire la massima qualità dei risultati di ispezione.
Il prodotto Automated Optical Inspection Machine è progettato per fornire un'ispezione di alta qualità dei circuiti stampati (PCB).Il nostro team di supporto tecnico e servizi è dedicato a garantire che i nostri clienti ricevano la migliore assistenza possibile quando utilizzano il nostro prodotto.
Offriamo una serie di servizi di supporto tecnico, tra cui assistenza remota, supporto in loco e programmi di formazione per aiutare i nostri clienti a ottenere il massimo dalla loro macchina di ispezione ottica automatizzata.Il nostro team di esperti è altamente qualificato nella risoluzione dei problemi che possono sorgere con il prodotto.
Oltre al supporto tecnico, forniamo anche una gamma completa di servizi quali installazione, manutenzione e riparazione.Il nostro obiettivo è garantire ai nostri clienti l'accesso al supporto e ai servizi di massima qualità., in modo che possano concentrarsi sulle loro attività principali.
In caso di problemi con la macchina di ispezione ottica automatizzata, non esitate a contattare il nostro team di supporto tecnico.
Imballaggio del prodotto:
La macchina di ispezione ottica automatizzata sarà imballata in una cassa di legno per garantire un trasporto e una consegna sicuri.La cassa sarà progettata per proteggere la macchina da eventuali danni durante il trasporto.
Spedizione:
Offriamo la spedizione in tutto il mondo per la macchina di ispezione ottica automatizzata. Il costo di spedizione varierà a seconda della destinazione e del metodo di consegna scelto dal cliente.Forniremo un numero di tracciamento una volta che la macchina è stata spedita per consentire ai clienti di tracciare lo stato di consegna del loro ordine.
D: Qual è il marchio della macchina di ispezione ottica automatizzata?
R: Il marchio della macchina di ispezione ottica automatizzata è Mento.
D: Dove viene prodotta la macchina di ispezione ottica automatizzata?
R: La macchina di ispezione ottica automatizzata è prodotta in Cina a Dongguan.
D: La macchina di ispezione ottica automatizzata ha qualche certificazione?
R: Sì, la macchina di ispezione ottica automatizzata è certificata ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per la macchina di ispezione ottica automatizzata?
R: Il numero minimo di ordini per la macchina di ispezione ottica automatizzata è 1.
D: Quali sono le condizioni di pagamento accettate per la macchina di ispezione ottica automatizzata?
R: La macchina di ispezione ottica automatizzata accetta i termini di pagamento online.
D: Qual è il tempo di consegna per la macchina di ispezione ottica automatizzata?
R: Il tempo di consegna per la macchina di ispezione ottica automatizzata è di 3 settimane.
D: Qual è la capacità di approvvigionamento della macchina di ispezione ottica automatizzata?
R: La capacità di approvvigionamento della macchina di ispezione ottica automatizzata è di 1000 al mese.
D: Il prezzo della macchina di ispezione ottica automatizzata è negoziabile?
R: Sì, il prezzo della macchina di ispezione ottica automatizzata è negoziabile.
