Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K2005DW
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Software: |
Interfaccia utente intuitiva |
Modi di ispezione: |
2D e 3D |
Applicazione: |
Ispezione dei PCB |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Sistema di illuminazione: |
LED |
Dimensioni: |
1200 mm x 1000 mm x 1500 mm |
Connettività: |
Ethernet, USB |
tipo di fotocamera: |
CCD ad alta risoluzione |
Software: |
Interfaccia utente intuitiva |
Modi di ispezione: |
2D e 3D |
Applicazione: |
Ispezione dei PCB |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Sistema di illuminazione: |
LED |
Dimensioni: |
1200 mm x 1000 mm x 1500 mm |
Connettività: |
Ethernet, USB |
tipo di fotocamera: |
CCD ad alta risoluzione |

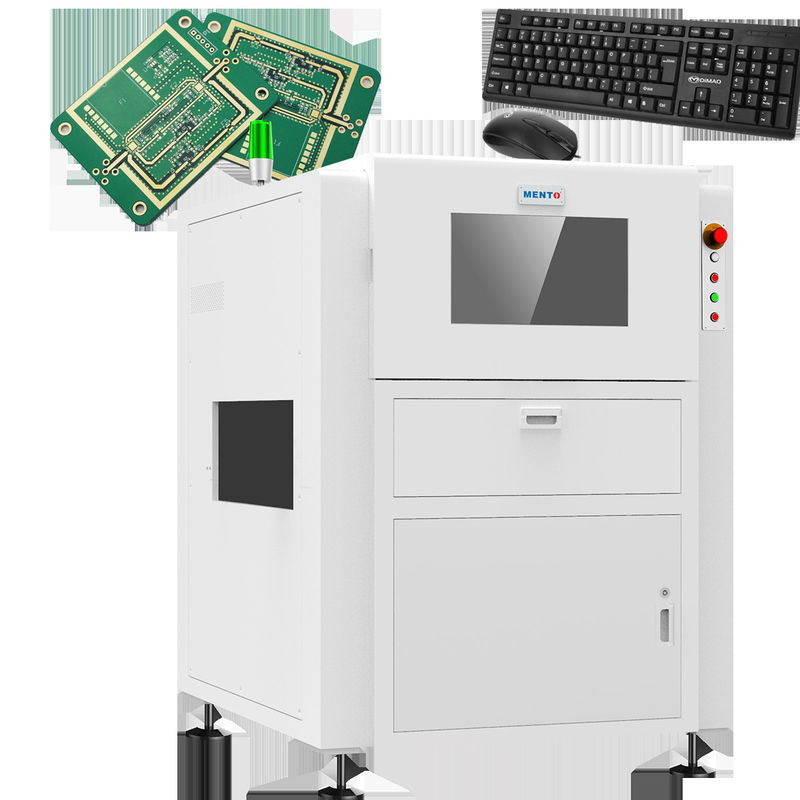

Il sistema di illuminazione della macchina AOI è alimentato da LED, che fornisce un'illuminazione luminosa e uniforme, garantendo che siano rilevati anche i più piccoli difetti.L'area di controllo della macchina è fino a 610 mm x 460 mm, che lo rende ideale per ispezionare una vasta gamma di PCB.
L'AOI Tester è dotato di connettività Ethernet e USB, che facilita il trasferimento dei dati di ispezione ad altri dispositivi.con un'interfaccia semplice che può essere facilmente navigata da chiunque.
Il tester AOI è un elemento essenziale di attrezzatura per qualsiasi processo di ispezione dei PCB.La sua tecnologia avanzata e le sue efficienti capacità di rilevamento dei difetti la rendono una risorsa preziosa per qualsiasi stabilimento produttivo.
In sintesi, l'AOI Tester è un prodotto di alta qualità progettato per fornire risultati di ispezione aoi accurati e affidabili.e la connettività Ethernet e USB lo rendono uno strumento inestimabile per qualsiasi processo di ispezione PCBChe siate una piccola azienda o una grande azienda, l'AOI Tester è la soluzione perfetta per tutte le vostre esigenze di ispezione dei PCB.
| Modello di dispositivo | K2005DW | |
| Capacità di rilevamento | Elementi di rilevamento | Corpo del componente CHIP, giunti di saldatura del componente CHIP, caratteri, giunti di saldatura DIP |
| Componente più piccolo | CHIP: 0201 Pitch:0.3 mm | |
| Metodo di rilevamento | Debug dei parametri algoritmici, apprendimento automatico | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Lenti telecentriche | 0.22X/0.17X | |
| Risoluzione | 15um/20um/25um | |
| VdP | 36x30mm/48x40mm/61x51mm | |
| Velocità di rilevamento | 3FOV/s | |
| Sistema software | Sistema operativo | Windows 10 |
| Proprietà meccaniche | Spessore del PCB | 0.3~10mm ((warpage≤5mm) |
| Altezza dei componenti | 180 mm superiore, 30 mm inferiore (altezza speciale può essere personalizzata) | |
| Attrezzature di guida | Servomotore + vite a sfera + scivolo lineare | |
| Velocità di movimento | Max.600 mm/s | |
| Precisione di posizionamento | ≤ 8um ((dopo taratura) | |
| Ferrovie per il trasporto di PCB | Altezza di trasporto del binario PCB: 900±20 mm (dal terreno alla superficie di trasporto del binario guida PCB) | |
| Dimensione massima del PCB: 510 mmx460 mm | ||
| Distanza minima tra i PCB: ≤ 90 mm | ||
| Parametri | Fonte di alimentazione | AC220V/50Hz/2000W |
| Dimensione complessiva | W1140mmxD1400mmxH1600mm (esclusi i piedi 100±20mm) | |
| Peso | ≈ 700 kg | |
| Pressione dell'aria | ≥ 0,5 MPa | |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Software Intuitive User Interface Resolution 10μm Dimensions 1200mm X 1000mm X 1500mm Inspection Area Up To 610mm X 460mm Inspection Speed Up To 60cm²/s Operating System Windows Lighting System LED Inspection Modes 2D And 3D Camera Type High-resolution CCD Connectivity Ethernet, USB
Il tester AOI utilizza la connettività Ethernet e USB, rendendo facile per l'utente collegarlo al proprio computer o alla propria rete.consentire all'utente di ispezionare i propri PCB in dettaglio. La velocità di ispezione del prodotto è fino a 60cm2/s, rendendolo rapido ed efficiente da usare. Il prodotto può rilevare difetti delle giunzioni di saldatura, dei componenti e dei PCB, garantendo che il PCB sia di alta qualità.Il sistema di illuminazione del prodotto è a LED, che garantisce che l'ispezione sia chiara e accurata.
Il tester AOI è adatto a varie occasioni e scenari di applicazione del prodotto ed è ideale per le aziende che producono PCB e vogliono garantire che i loro prodotti siano di alta qualità.Il prodotto è adatto anche per officine di riparazione elettronica che hanno bisogno di ispezionare i PCB dei loro clientiIl prodotto è utile anche per i dipartimenti di ricerca e sviluppo che devono ispezionare i PCB durante il processo di sviluppo.
In conclusione, il tester Mento AOI è un prodotto di alta qualità, adatto a varie occasioni e scenari di applicazione del prodotto, facile da usare ed efficiente,rendendolo ideale per le aziende che producono PCB e officine di riparazione elettronicaIl prodotto è utile anche per i dipartimenti di ricerca e sviluppo che devono ispezionare i PCB durante il processo di sviluppo.
L'AOI Tester fornisce supporto tecnico ai prodotti e servizi che includono:
Si prega di contattarci per ulteriori informazioni sul supporto tecnico e sui servizi del nostro prodotto AOI Tester.
