Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3412
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Area di ispezione: |
Fino a 610 mm x 460 mm |
Dimensioni: |
1200 mm x 1000 mm x 1500 mm |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Risoluzione: |
10μm |
Tipo di prodotto: |
Sistema di ispezione ottica automatica |
Connettività: |
Ethernet, USB |
Velocità di ispezione: |
Fino a 60 cm2/s |
tipo di fotocamera: |
CCD ad alta risoluzione |
Area di ispezione: |
Fino a 610 mm x 460 mm |
Dimensioni: |
1200 mm x 1000 mm x 1500 mm |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Risoluzione: |
10μm |
Tipo di prodotto: |
Sistema di ispezione ottica automatica |
Connettività: |
Ethernet, USB |
Velocità di ispezione: |
Fino a 60 cm2/s |
tipo di fotocamera: |
CCD ad alta risoluzione |

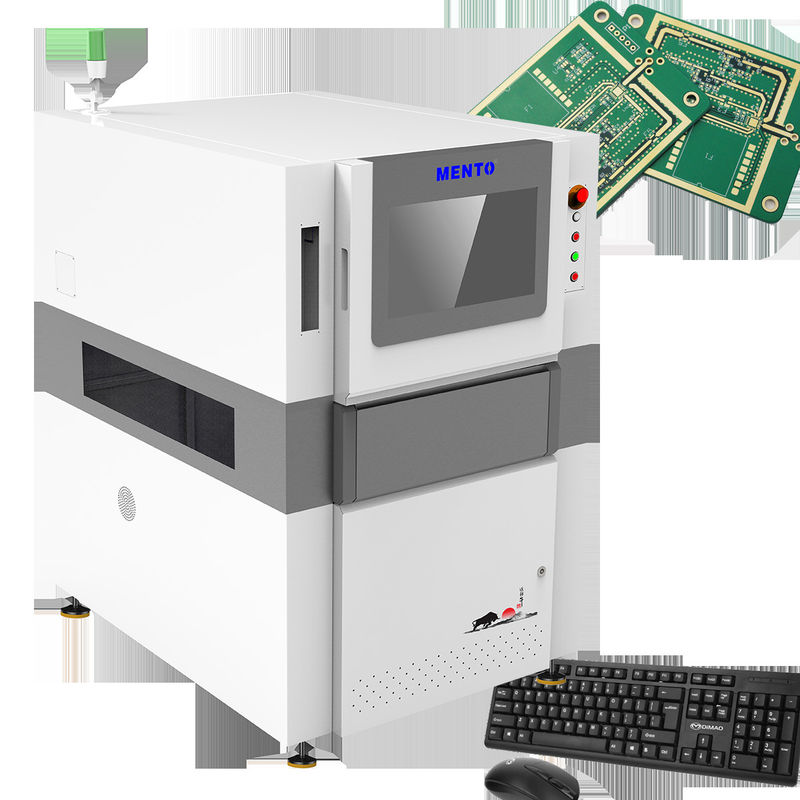

La macchina AOI Tester utilizza una tecnologia avanzata di imaging per rilevare eventuali difetti nei PCB, garantendo che ai clienti vengano consegnati solo prodotti di altissima qualità.È dotato di telecamere ad alta risoluzione che catturano le immagini dei PCB e li confrontano con il progetto originaleCiò garantisce che tutti i componenti siano posizionati correttamente e che non vi siano difetti come crepe, graffi o contaminazione.
La macchina AOI ha un'interfaccia facile da usare che consente agli utenti di impostare e eseguire rapidamente ispezioni.La macchina è inoltre dotata di un alimentatore AC 100-240V, 50/60Hz, che consente di utilizzarlo in vari paesi senza la necessità di un convertitore di potenza esterno.
Una delle caratteristiche chiave della macchina di prova AOI è la sua velocità di ispezione, in grado di ispezionare fino a 60 cm2/s, che la rende una delle macchine più veloci sul mercato.Questo assicura che il processo di produzione non si rallenti, e i clienti ricevono i loro prodotti in tempo.
La macchina AOI è perfetta per vari settori che richiedono PCB di alta qualità, come l'industria automobilistica, aerospaziale e delle telecomunicazioni.e la precisione lo rendono una risorsa preziosa per qualsiasi linea di produzione.
| Modello di dispositivo | K3412 | |
| Capacità di rilevamento | Elementi di rilevamento | |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | 4 DLP light source (raster phase shift technology) and red, green and blue (RGB) light source (sorgente luminosa a rastere) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 20 mm/40 mm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1000xD1380xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
| Identificazione dei difetti | Difetti delle giunture, dei componenti e dei PCB della saldatura |
| Tipo di fotocamera | CCD ad alta risoluzione |
| Velocità di ispezione | Fino a 60 cm2/s |
| Sistema operativo | Finestre |
| Modi di ispezione | 2D e 3D |
| Applicazione | Ispezione dei PCB |
| Software | Interfaccia utente intuitiva |
| Zona di ispezione | Fino a 610 mm x 460 mm |
| Dimensioni | W1000xD1380xH1600mm (esclusa la luce di allarme) |
| Fornitore di energia | AC 100-240V, 50/60Hz |
Il Mento AOI Tester ha un'alta risoluzione di 10 μm e può ispezionare un'area fino a 610 mm X 460 mm. È dotato di sistema operativo Windows, che lo rende facile da usare.Si tratta di una macchina AOI in grado di rilevare vari tipi di difetti come il giunto di saldatura, difetti dei componenti e dei PCB.
Il Mento AOI Tester è perfetto per l'uso in impianti di assemblaggio PCB, produttori di prodotti elettronici e altre industrie correlate.Linea di produzione SMTLa macchina AOI può essere utilizzata per ispezionare i PCB prima e dopo la saldatura a flusso, nonché dopo la saldatura a onde.Può anche essere utilizzato per la riparazione dei PCB e l'ispezione dei materiali in entrata.
Il testatore Mento AOI può essere utilizzato in vari scenari e può essere utilizzato nel processo di produzione per garantire la qualità dei PCB, riducendo il rischio di prodotti difettosi.Può anche essere utilizzato nel controllo di qualità per garantire che il prodotto finale soddisfi le specifiche richieste. Il tester AOI può essere utilizzato nella ricerca e sviluppo per garantire che il progetto sia corretto e privo di difetti. Può anche essere utilizzato nel servizio post-vendita per ispezionare e riparare prodotti difettosi.
Il Mento AOI Tester è dotato di connettività Ethernet e USB che lo rende facile da collegare ad altri dispositivi.Il tester AOI è facile da usare e da mantenere, che lo rende una scelta ideale per le piccole e grandi imprese.
Nel complesso, il Mento AOI Tester è un prodotto eccellente per l'ispezione dei PCB AOI.e la capacità di rilevamento dei difetti lo rendono uno strumento prezioso nel processo di produzioneÈ facile da usare, affidabile ed efficiente, il che lo rende una scelta ideale per le imprese che desiderano migliorare la qualità dei loro prodotti e ridurre i costi di produzione.
Le opzioni di connettività includono Ethernet e USB, mentre il tipo di fotocamera vanta CCD ad alta risoluzione.
Per coloro che sono interessati ai servizi di personalizzazione dei prodotti, le condizioni di pagamento sono disponibili online.
L'AOI Tester fornisce supporto tecnico ai prodotti e servizi che includono:
- Supporto tecnico a distanza
- Supporto tecnico in loco
- Formazione e istruzione sui prodotti
- Servizi di riparazione e manutenzione
- Servizi di ricambio e ricambio
- Aggiornamenti e aggiornamenti del software
- Documentazione e manuali d'uso
