Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Modi di ispezione: |
2D e 3D |
Sistema operativo: |
Finestre |
Sistema di illuminazione: |
LED |
tipo di fotocamera: |
CCD ad alta risoluzione |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Tipo di prodotto: |
Sistema di ispezione ottica automatica |
Area di ispezione: |
Fino a 610 mm x 460 mm |
Software: |
Interfaccia utente intuitiva |
Modi di ispezione: |
2D e 3D |
Sistema operativo: |
Finestre |
Sistema di illuminazione: |
LED |
tipo di fotocamera: |
CCD ad alta risoluzione |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Tipo di prodotto: |
Sistema di ispezione ottica automatica |
Area di ispezione: |
Fino a 610 mm x 460 mm |
Software: |
Interfaccia utente intuitiva |

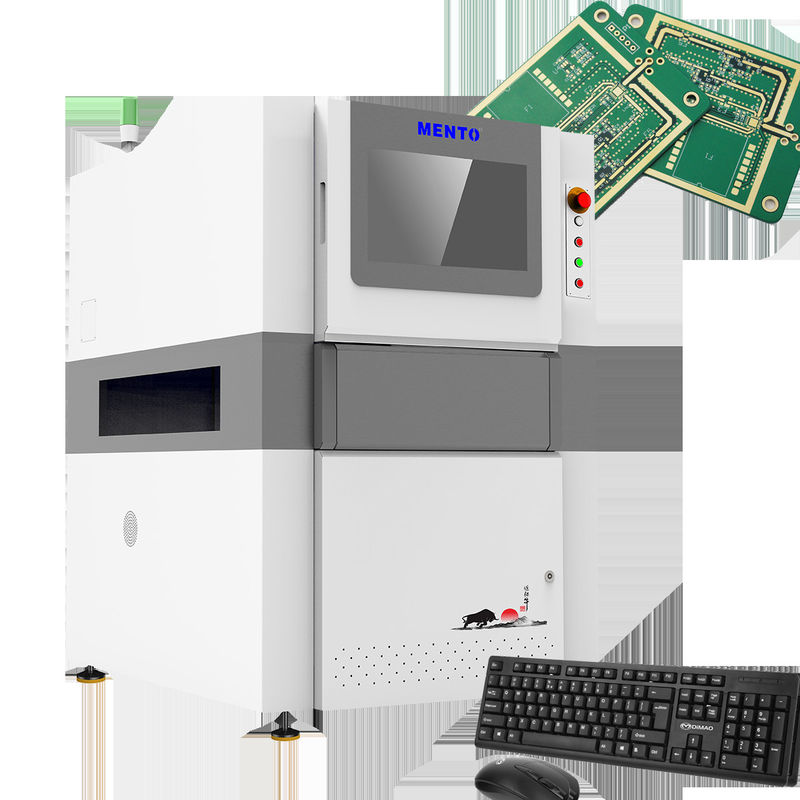

Il nostro AOI Tester vanta un potente sistema di illuminazione che utilizza la tecnologia LED per fornire illuminazione luminosa e costante per un'ispezione precisa.Questo sistema di illuminazione assicura che anche i più piccoli difetti siano rilevati, fornendo risultati precisi e affidabili ogni volta.
Il nostro AOI Tester dispone anche di un'interfaccia utente intuitiva che rende facile da usare per gli operatori.Il nostro software consente agli utenti di impostare e eseguire ispezioni in modo rapido e semplice.
Il tester AOI è dotato di due modalità di ispezione, 2D e 3D, che consentono un'analisi completa dei PCB e dei loro componenti.garantire che tutti i difetti siano individuati e risolti.
Il nostro AOI Tester è dotato di opzioni di connettività Ethernet e USB, che facilitano il trasferimento di dati e risultati ad altri dispositivi.Questa caratteristica consente un'integrazione senza soluzione di continuità con altri sistemi e migliora l'efficienza complessiva del processo di ispezione.
Il tipo di fotocamera CCD ad alta risoluzione utilizzato dal nostro Tester AOI fornisce una qualità dell'immagine superiore e garantisce che anche i più piccoli dettagli siano catturati e analizzati.Questa caratteristica consente un processo di ispezione più preciso e affidabile, assicurando che tutti i difetti siano individuati e risolti.
Il nostro AOI Tester è la soluzione ideale per le aziende che cercano di migliorare il loro processo di ispezione PCB.e fotocamera CCD ad alta risoluzione, il nostro dispositivo è lo strumento perfetto per tutte le aziende che desiderano semplificare il loro processo di ispezione AOI e garantire la qualità dei loro PCB.
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Questo AOI Tester è un'attrezzatura di alta qualità per l'ispezione AOI che può ispezionare facilmente i PCB.puoi essere sicuro di risultati accurati e affidabili ogni volta.
| Velocità di ispezione: | Fino a 60 cm2/s |
| Tipo di prodotto: | Sistema di ispezione ottica automatica |
| Software: | Interfaccia utente intuitiva |
| Determinazione dei difetti: | Difetti delle giunture, dei componenti e dei PCB della saldatura |
| Risoluzione: | 10 μm |
| Modalità di ispezione: | 2D e 3D |
| Fornitore di alimentazione: | AC 100-240V, 50/60Hz |
| Tipo di fotocamera: | CCD ad alta risoluzione |
| Connettività: | Ethernet, USB |
| Zona di ispezione: | Fino a 610 mm x 460 mm |
La macchina AOI Tester è un prodotto ad alta tecnologia che assiste nell'ispezione dei PCB.Questa macchina fornisce un modo rapido ed efficiente per garantire la qualità dei PCB prima che vengano rilasciati sul mercatoCiò consente di risparmiare tempo e risorse per il produttore e di garantire la soddisfazione del cliente.
La macchina di prova AOI può essere utilizzata in vari scenari come la produzione elettronica, le telecomunicazioni e l'industria automobilistica.La macchina di prova AOI utilizza illuminazione a LED, che è ecologico ed energeticamente efficiente.
Nel complesso, la macchina di prova AOI di Mento è un prodotto affidabile ed efficiente per PCB di ispezione AOI.Questo prodotto è uno strumento essenziale per i produttori di elettronica che vogliono garantire la qualità dei loro PCBCon le sue funzionalità di facile utilizzo e le sue capacità high-tech, la macchina AOI Tester è un must per qualsiasi produttore che voglia rimanere in testa al mercato.
L'AOI Tester fornisce supporto tecnico ai prodotti e servizi che includono:
- Assistenza per l'installazione e l'installazione
- Risoluzione dei problemi
- Formazione e istruzione sui prodotti
- Servizi di riparazione e manutenzione
- Aggiornamenti e aggiornamenti del software
- Accesso ai manuali d'uso e alla documentazione
