Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
tipo di fotocamera: |
CCD ad alta risoluzione |
Tipo di illuminazione: |
LED |
Velocità di ispezione: |
Fino a 1000 mm/s |
Risoluzione: |
5um |
Sistema operativo: |
Finestre |
Programmazione: |
Facile da usare, trascina e rilascia |
Connettività: |
Ethernet, USB |
tipo di fotocamera: |
CCD ad alta risoluzione |
Tipo di illuminazione: |
LED |
Velocità di ispezione: |
Fino a 1000 mm/s |
Risoluzione: |
5um |
Sistema operativo: |
Finestre |
Programmazione: |
Facile da usare, trascina e rilascia |
Connettività: |
Ethernet, USB |
| Ispezione 3D della pasta di saldatura | ||
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |

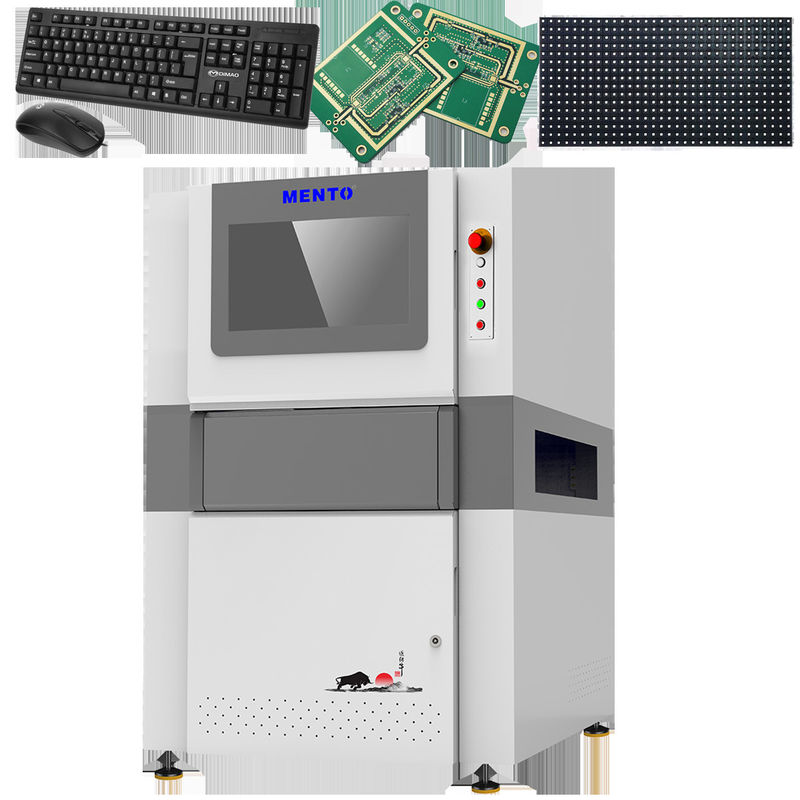

La nostra macchina di ispezione ottica automatizzata vanta una velocità di ispezione impressionante fino a 1000 mm/s, consentendo un'ispezione efficiente e accurata dei vostri prodotti.L'area di controllo può coprire fino a 610 mm x 460 mmQuesto garantisce che tutti i vostri prodotti siano accuratamente ispezionati, riducendo al minimo il rischio di difetti e migliorando la qualità complessiva del prodotto.
La nostra macchina di ispezione ottica automatizzata è anche progettata per la durata e l'affidabilità, con un peso di 500 kg.È costruito per sopportare le esigenze delle linee di produzione ad alto volume e può funzionare continuamente per lunghi periodi di tempo.
Con i suoi avanzati metodi di ispezione ottica, la nostra macchina di ispezione ottica automatizzata offre un livello superiore di controllo della qualità per il processo di produzione.Può rilevare anche i più piccoli difetti dei vostri prodotti, garantendo che solo i prodotti di altissima qualità lasciano la linea di produzione.
La macchina di ispezione ottica automatizzata è una macchina di ispezione ottica automatizzata 3D con connettività Ethernet e USB.Ha un'area di ispezione fino a 610 mm x 460 mm e può essere alimentato da 100-240V ACLa macchina ha dimensioni di 1200 mm X 1000 mm X 1500 mm e viene fornita con un software GUI intuitivo.
| Prodotto | Macchine di ispezione ottica automatizzata |
| Programmazione | Facile da usare, trascina e rilascia |
| Risoluzione | 5um |
| Sistema operativo | Finestre |
| Connettività | Ethernet, USB |
| Tipo di fotocamera | CCD ad alta risoluzione |
| Peso | 500 kg |
| Fornitore di energia | AC 100-240V, 50/60Hz |
| Software | GUI intuitivo |
| Tipo di illuminazione | LED |
| Velocità di ispezione | Fino a 1000 mm/s |
La macchina di ispezione ottica automatizzata è perfetta per qualsiasi settore che richiede un'elevata precisione e precisione nel processo di produzione.L'area di controllo fino a 610 mm x 460 mm consente di controllare una vasta gamma di prodotti, e i tipi di ispezione 2D e 3D lo rendono versatile per molte applicazioni.
Il tipo di telecamera utilizzata nella macchina è un CCD ad alta risoluzione, che garantisce che siano rilevati anche i più piccoli difetti.facilitando l'integrazione con i sistemi esistentiIl peso della macchina è di 500 kg, il che la rende robusta e affidabile per un uso a lungo termine.
Uno dei principali vantaggi della macchina di ispezione ottica automatizzata è la sua capacità di risparmiare tempo e migliorare l'efficienza.ridurre la necessità di ispezioni manualiCiò non solo consente di risparmiare tempo, ma riduce anche la possibilità di errori umani, migliorando la qualità complessiva dei prodotti.
La macchina di ispezione ottica automatizzata è adatta a una serie di occasioni e scenari di applicazione del prodotto, tra cui elettronica, automotive, dispositivi medici e altro ancora.Il numero minimo di ordini è 1Il prezzo è negoziabile. I termini di pagamento sono online e il tempo di consegna è di 1 settimana. La capacità di fornitura è di 1000 al mese, garantendo che le aziende possano ottenere la macchina quando ne hanno bisogno.
In conclusione, la macchina di ispezione ottica automatizzata di Mento è un prodotto innovativo e affidabile che può contribuire a migliorare il controllo della qualità in vari settori.opzioni di connettività, e i tipi di ispezione 2D e 3D lo rendono una macchina versatile che può essere utilizzata in molti scenari.rendendolo accessibile alle imprese di tutte le dimensioni.
Il nostro prodotto Automated Optical Inspection Machine è supportato dal nostro affidabile team di supporto tecnico e servizi.
Offriamo:
Il nostro obiettivo è garantire ai nostri clienti un supporto rapido ed efficiente per ridurre al minimo i tempi di inattività e massimizzare la produttività.
Imballaggio del prodotto:
Spedizione:
D:Qual è il marchio della macchina di ispezione ottica automatizzata?
A:Il marchio della macchina è Mento.
D:Dove viene fabbricata la macchina di ispezione ottica automatizzata?
A:La macchina è prodotta a Dongguan, in Cina.
D:La macchina di ispezione ottica automatizzata è certificata?
A:Sì, la macchina è certificata ISO9001/ISO14001.
D:Qual è la quantità minima di ordine per la macchina di ispezione ottica automatizzata?
A:Il numero minimo di ordini per la macchina è 1.
D:Il prezzo della macchina di ispezione ottica automatizzata è negoziabile?
A:Sì, il prezzo della macchina è negoziabile.
D:Qual è il tempo di consegna per la macchina di ispezione ottica automatizzata?
A:Il tempo di consegna per la macchina è di 3 settimane.
D:Quali sono i termini di pagamento per la macchina di ispezione ottica automatizzata?
A:Le condizioni di pagamento per la macchina sono online.
D:Qual è la capacità di approvvigionamento della macchina di ispezione ottica automatizzata?
A:La capacità di approvvigionamento della macchina è di 1000 unità al mese.
