Descrizione del prodotto:
Una delle caratteristiche più importanti di questa macchina è il suo sistema operativo. Con Windows installato, è facile da usare e navigare, rendendolo accessibile agli utenti di tutti i livelli di esperienza.E con la connettività Ethernet e USB, è possibile trasferire facilmente i dati da e verso la macchina, garantendo un'integrazione senza soluzione di continuità con i sistemi esistenti.
La nostra macchina di ispezione ottica automatizzata è in grado di effettuare ispezioni sia in 2D che in 3D, offrendo la flessibilità di scegliere il metodo più adatto alle vostre esigenze.Se si sta cercando di ispezionare circuiti stampati, componenti semiconduttori, o altri prodotti simili, questa macchina è all'altezza del compito.
In termini di alimentazione, questa macchina è progettata per funzionare con corrente alternata da 100-240V, 50/60Hz, rendendola compatibile con una vasta gamma di fonti di alimentazione.è facile da installare e integrare nella linea di produzione esistente, cosi' puoi iniziare a usarlo subito.
Quando si tratta del prezzo della macchina di ispezione ottica automatizzata, troverete che il nostro prodotto offre un ottimo rapporto qualità-prezzo.e capacità di ispezione versatili, è una soluzione economica che vi aiuterà a semplificare i vostri processi di produzione e migliorare i vostri profitti.
Nel complesso, se siete alla ricerca di una macchina di ispezione ottica automatizzata di alta qualità che offra velocità, precisione e versatilità, il nostro prodotto è una scelta eccellente.Con le sue potenti caratteristiche e un prezzo accessibile, è un investimento affidabile che ti aiuterà a portare i tuoi processi produttivi al livello successivo.
| Modello di dispositivo |
K3205 |
| Capacità di rilevamento |
Elementi di rilevamento |
Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione |
Stop&Go |
| Sistema ottico |
Fotocamera |
Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce |
Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) |
| Risoluzione |
10μm e 15um (facoltativo) |
| Performance di rilevamento |
Accuratezza dell'altezza (modulo di taratura) |
1 μm (con blocco di taratura standard) |
| Ripetibilità in volume |
< 1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione per la piegatura della piastra |
± 3 mm |
| Capacità di rilevamento GRR |
< 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) |
| Altezza massima di rilevamento |
500 μm |
| Soluzione del problema delle ombre |
Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D |
| Metodo di compensazione in tempo reale della piegatura della piastra |
Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) |
| Schermo di prova |
Colore (immagini 3D e 2D visualizzate insieme) |
| Attrezzature di guida |
Servomotore+Guida alla vite |
| Velocità di movimento |
800 mm/s |
| Dimensione minima misurabile del prodotto |
50 mmx50 mm |
| Dimensioni massime misurabili del prodotto |
400 mm x 500 mm |
| Spessore del PCB |
0.5~6 mm |
| Regolazione della larghezza del binario |
Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Convoglio/fissazione di schede di circuito |
Fissazione del nastro trasportatore/clamp pneumatico |
| Direzione di trasporto |
Da sinistra a destra, da destra a sinistra. |
| Altezza orbitale |
900 ± 20 mm |
| Configurazione del computer |
Mainframe |
CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor |
22"LED |
| Sistema operativo |
Ubuntu |
| Parametri |
Dimensione complessiva |
W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso |
1100 kg |
| Fonte di alimentazione |
AC220V/50~60Hz/2000W |
| Pressione dell'aria |
0.5Mpa |
| Formati di input supportati dal software |
Supporto per il formato Gerber (274X), ODB++ |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk,
%Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display
|
| Requisiti ambientali |
Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) |
| Comunicazione delle apparecchiature a monte e a valle |
Interfaccia SMEMA standard |
Caratteristiche:

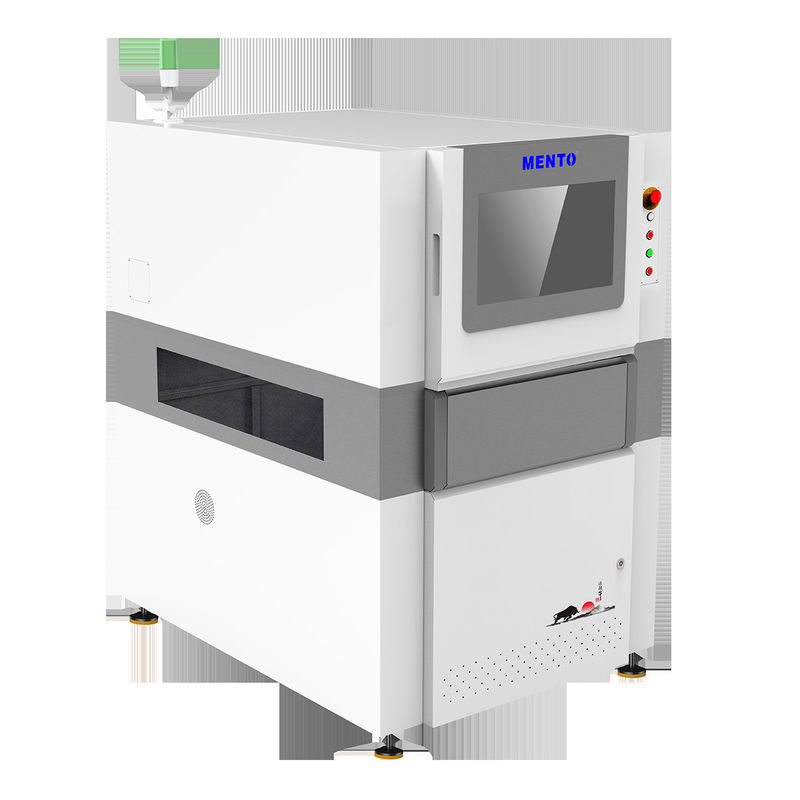

- Nome del prodotto: macchina di ispezione ottica automatizzata
- Dimensioni: 1200 mm x 1000 mm x 1500 mm
- Tipo di telecamera: CCD ad alta risoluzione
- Risoluzione: 5um
- Connettività: Ethernet, USB
- Fonte di alimentazione: AC 100-240V, 50/60Hz
La macchina di ispezione ottica automatizzata è un'attrezzatura di ispezione SMT dotata di una telecamera CCD ad alta risoluzione con una risoluzione di 5um.e viene fornito con un alimentatore di corrente AC 100-240VControlla il nostro sito web per il prezzo della macchina di ispezione ottica automatizzata.
Parametri tecnici:
| Peso |
500 kg |
| Dimensioni |
1200 mm x 1000 mm x 1500 mm |
| Fornitore di energia |
AC 100-240V, 50/60Hz |
| Programmazione |
Facile da usare, trascina e rilascia |
| Sistema operativo |
Finestre |
| Software |
GUI intuitivo |
| Zona di ispezione |
Fino a 610 mm x 460 mm |
| Tipo di ispezione |
2D e 3D |
| Risoluzione |
5um |
| Velocità di ispezione |
Fino a 1000 mm/s |
Applicazioni:
La macchina di ispezione ottica automatizzata è comunemente utilizzata nell'ispezione di circuiti stampati (PCB) in varie industrie tra cui elettronica, automotive, telecomunicazioni e aerospaziale.Il prodotto è progettato per migliorare la qualità e l'efficienza dei metodi di ispezione ottica, in quanto è dotato di una telecamera CCD ad alta risoluzione che fornisce immagini chiare dei PCB.La risoluzione della macchina è di 5um.La velocità di ispezione della macchina è fino a 1000 mm/s.che garantisce il completamento rapido ed efficiente del processo di ispezione.
La macchina di ispezione ottica automatizzata Mento è adatta per l'uso in vari scenari e occasioni, tra cui:
- Impianti di produzione di PCB, dove il prodotto può essere utilizzato per ispezionare la qualità dei PCB prima che vengano assemblati in dispositivi elettronici.
- Le linee di assemblaggio elettronico, dove il prodotto può essere utilizzato per ispezionare la qualità dei PCB dopo che sono stati assemblati in dispositivi elettronici.
- Laboratori di riparazione e manutenzione, dove il prodotto può essere utilizzato per rilevare e diagnosticare i guasti dei dispositivi elettronici che utilizzano PCB.
In conclusione, la macchina di ispezione ottica automatizzata Mento è un prodotto affidabile ed efficiente, adatto per l'uso in una vasta gamma di scenari e occasioni.velocità di ispezione rapida, e capacità di rilevamento dei difetti accurate lo rendono una scelta ideale per le imprese che richiedono una macchina di ispezione PCB in grado di fornire risultati coerenti e affidabili.
Supporto e servizi:
Il nostro prodotto per macchine di ispezione ottica automatizzata comprende il seguente supporto tecnico e servizi:
- Assistenza all'installazione e all'installazione
- Formazione degli operatori e del personale di manutenzione
- Supporto tecnico remoto per la risoluzione dei problemi
- Supporto tecnico in loco per manutenzione e riparazioni
- Aggiornamenti e aggiornamenti del software
- Servizi di taratura e verifica
- Ricambi e accessori
Imballaggio e trasporto:
Imballaggio del prodotto:
La macchina di ispezione ottica automatizzata è accuratamente imballata in una robusta cassa di legno per garantire un trasporto sicuro fino alla destinazione.La macchina è saldamente fissata e tutti i componenti delicati sono protetti con imbottitura di schiuma.
Spedizione:
La macchina di ispezione ottica automatizzata viene spedita tramite un servizio di corriere affidabile, con informazioni di tracciamento fornite al cliente.ma ci sforziamo di consegnare i nostri prodotti il più velocemente ed efficientemente possibile.
FAQ:
R: Il marchio della macchina di ispezione ottica automatizzata è Mento.
D: Dove viene fabbricata la macchina di ispezione ottica automatizzata?
R: La macchina di ispezione ottica automatizzata è prodotta in Cina, nello specifico a Dongguan.
D: Quali sono le certificazioni della macchina di ispezione ottica automatizzata?
R: La macchina di ispezione ottica automatizzata ha la certificazione ISO9001 e ISO14001.
D: Qual è la quantità minima di ordine per la macchina di ispezione ottica automatizzata?
R: Il numero minimo di ordini per la macchina di ispezione ottica automatizzata è 1.
D: Quali sono i termini di pagamento per la macchina di ispezione ottica automatizzata?
R: Le condizioni di pagamento per la macchina di ispezione ottica automatizzata sono in linea.
D: Qual è la capacità di approvvigionamento della macchina di ispezione ottica automatizzata?
R: La capacità di approvvigionamento della macchina di ispezione ottica automatizzata è di 1000 unità al mese.
D: Qual è il prezzo della macchina di ispezione ottica automatizzata?
R: Il prezzo della macchina di ispezione ottica automatizzata è negoziabile.
D: Qual è il tempo di consegna per la macchina di ispezione ottica automatizzata?
R: Il tempo di consegna per la macchina di ispezione ottica automatizzata è di 1 settimana.
