Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
tipo di fotocamera: |
CCD ad alta risoluzione |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Dimensioni: |
1200 mm x 1000 mm x 1500 mm |
Tipo di illuminazione: |
LED |
Peso: |
1100 kg |
Area di ispezione: |
Fino a 610 mm x 460 mm |
Risoluzione: |
5um |
Tipo di ispezione: |
2D e 3D |
tipo di fotocamera: |
CCD ad alta risoluzione |
Fornitore di energia: |
AC 100-240V, 50/60Hz |
Dimensioni: |
1200 mm x 1000 mm x 1500 mm |
Tipo di illuminazione: |
LED |
Peso: |
1100 kg |
Area di ispezione: |
Fino a 610 mm x 460 mm |
Risoluzione: |
5um |
Tipo di ispezione: |
2D e 3D |

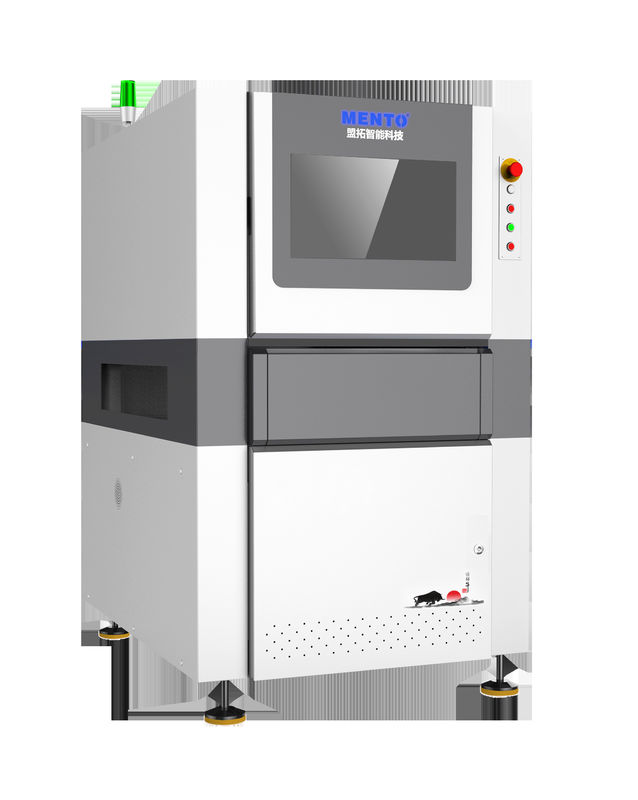

La macchina di ispezione ottica automatizzata può funzionare con un'alimentazione AC di 100-240V, 50/60Hz, rendendola adatta per l'uso in una varietà di luoghi in tutto il mondo.È anche compatibile con il sistema operativo Windows, fornendo agli utenti un'interfaccia familiare con cui lavorare.
Con una velocità di ispezione fino a 1000 mm/s, la macchina di ispezione ottica automatizzata è in grado di elaborare grandi volumi di PCB rapidamente ed efficacemente.Questo lo rende una scelta ideale per i produttori che richiedono una macchina di ispezione PCB ad alto throughput.
Uno dei principali vantaggi della macchina di ispezione ottica automatizzata è la sua capacità di automatizzare il processo di ispezione.Questo riduce il rischio di errore umano e garantisce un livello di qualità costante nel processo di ispezioneInoltre, la fotocamera CCD ad alta risoluzione della macchina consente di rilevare una vasta gamma di difetti, tra cui difetti di saldatura, componenti mancanti e posizionamenti errati dei componenti.
In termini di prezzo, la macchina di ispezione ottica automatizzata ha un prezzo competitivo rispetto ad altre apparecchiature di ispezione SMT sul mercato.Le sue caratteristiche avanzate e le sue capacità di automazione lo rendono una scelta conveniente per i produttori che richiedono una soluzione di ispezione PCB ad alta velocità e accurata.
In sintesi, la macchina di ispezione ottica automatizzata è una macchina di ispezione PCB ad alta velocità e accurata adatta per l'uso in una varietà di ambienti di produzione.La sua fotocamera CCD ad alta risoluzione e le sue capacità di automazione la rendono una scelta ideale per i produttori che richiedono un livello di qualità costante nel loro processo di ispezione dei PCBInoltre, il suo prezzo competitivo lo rende una scelta conveniente per i produttori che cercano una soluzione avanzata di attrezzature di ispezione SMT.
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
| Parametro tecnico | Valore |
|---|---|
| Nome del prodotto | Macchine di ispezione ottica automatizzata |
| Velocità di ispezione | Fino a 1000 mm/s |
| Zona di ispezione | Fino a 610 mm x 460 mm |
| Tipo di fotocamera | CCD ad alta risoluzione |
| Tipo di ispezione | 2D e 3D |
| Sistema operativo | Finestre |
| Connettività | Ethernet, USB |
| Fornitore di energia | AC 100-240V, 50/60Hz |
| Tipo di illuminazione | LED |
| Risoluzione | 5um |
| Peso | 500 kg |
La macchina di ispezione ottica automatizzata è progettata per essere utilizzata in una varietà di settori e applicazioni, tra cui l'ispezione di circuiti stampati (PCB), componenti elettronici,parti di autoveicoliLa sua grande area di ispezione, fino a 610 mm x 460 mm, la rende adatta per un'ampia gamma di impostazioni.
La macchina di ispezione ottica automatizzata AOI è facile da usare, grazie alla sua intuitiva interfaccia grafica e alla programmazione drag and drop.Ciò significa che gli utenti possono facilmente creare programmi di ispezione senza la necessità di una vasta conoscenza tecnicaLa macchina ha una risoluzione di 5um, che garantisce di rilevare anche i più piccoli difetti.
La macchina di ispezione ottica automatizzata è adatta per una varietà di occasioni e scenari, ad esempio nella produzione di dispositivi elettronici come telefoni cellulari, computer portatili,e televisoriÈ utile anche per l'ispezione di parti automobilistiche, dove i difetti possono avere gravi conseguenze.Anche i produttori di dispositivi medici possono utilizzare la macchina per garantire che i loro prodotti soddisfino i più elevati standard di qualità.
Il prodotto è alimentato da un alimentatore AC 100-240V, 50/60Hz, che lo rende adatto per l'uso in una varietà di impostazioni.consentire agli utenti di creare rapidamente e facilmente programmi di ispezioneQuesto rende il prodotto ideale per l'uso in ambienti di produzione veloci.
In conclusione, la macchina di ispezione ottica automatizzata Mento è un prodotto versatile e affidabile adatto a una vasta gamma di applicazioni.La sua elevata risoluzione e la sua ampia area di ispezione la rendono ideale per l'ispezione dei PCB, componenti elettronici, parti di automobili e dispositivi medici.che la rende un'opzione attraente per i produttori in cerca di una macchina di ispezione ottica automatizzata AOI di alta qualità.
Il prodotto della macchina di ispezione ottica automatizzata è dotato di un supporto tecnico e di servizi completi per garantire prestazioni ottimali e tempi di fermo minimo.Il nostro team di tecnici esperti è disponibile per fornire servizi di installazione e formazione per far funzionare il sistema in modo rapido ed efficienteOffriamo anche servizi di supporto tecnico e manutenzione per risolvere eventuali problemi o preoccupazioni.
Il nostro obiettivo è fornire il più alto livello di supporto tecnico e servizio per garantire che il prodotto della macchina di ispezione ottica automatizzata funzioni con la massima efficienza.
Imballaggio del prodotto:
La macchina di ispezione ottica automatizzata è accuratamente confezionata per garantire una consegna sicura.
Spedizione:
La spedizione viene effettuata tramite un servizio di corriere affidabile per garantire la consegna tempestiva e sicura.
R: Il marchio di questa macchina è Mento.
D: Dove viene prodotta questa macchina di ispezione ottica automatizzata?
R: Questa macchina è prodotta a Dongguan, in Cina.
D: Quali sono le certificazioni di questa macchina di ispezione ottica automatizzata?
R: Questa macchina è certificata ISO9001 e ISO14001.
Q: Qual è la quantità minima di ordine per questa macchina di ispezione ottica automatizzata?
R: Il numero minimo di ordini per questa macchina è 1.
D: Qual è il tempo di consegna per questa macchina di ispezione ottica automatizzata?
R: Il tempo di consegna di questa macchina è di 1 settimana.
D: Quali sono i termini di pagamento per questa macchina di ispezione ottica automatizzata?
R: Le condizioni di pagamento per questa macchina sono disponibili online.
D: Qual è la capacità di approvvigionamento di questa macchina di ispezione ottica automatizzata?
R: La capacità di approvvigionamento di questa macchina è di 1000 al mese.
D: Il prezzo di questa macchina per l'ispezione ottica automatizzata è negoziabile?
R: Sì, il prezzo di questa macchina è negoziabile.
