Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3212
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: Sulla linea
Capacità di alimentazione: 1000/Mese
Fornitore di energia: |
AC 220V, 50/60Hz |
Metodo di ispezione: |
Ispezione 3D |
Risoluzione: |
10 μm |
Sistema operativo: |
Windows 10 |
Software: |
Interfaccia utente intuitiva |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
Area di ispezione: |
Fino a 510 x 510 mm |
Illuminazione: |
RGB LED |
Fornitore di energia: |
AC 220V, 50/60Hz |
Metodo di ispezione: |
Ispezione 3D |
Risoluzione: |
10 μm |
Sistema operativo: |
Windows 10 |
Software: |
Interfaccia utente intuitiva |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
Area di ispezione: |
Fino a 510 x 510 mm |
Illuminazione: |
RGB LED |
Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati

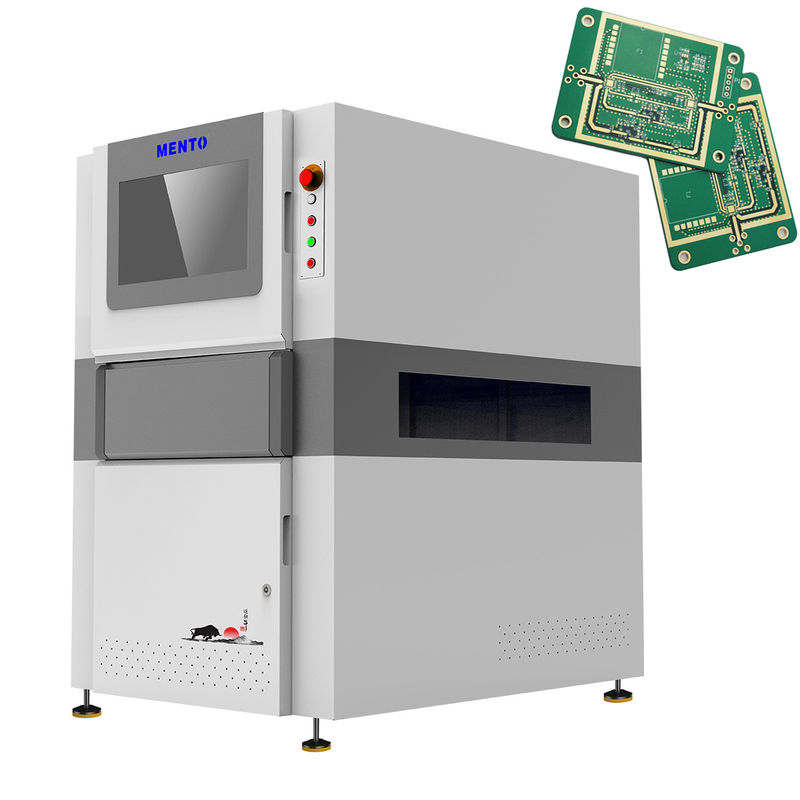

La macchina di ispezione 3D AOI è in grado di ispezionare PCB con uno spessore compreso tra 0,5 e 5 mm, il che la rende adatta a una vasta gamma di applicazioni.L'area di ispezione di questa macchina 3D AOI può arrivare fino a 510 x 510 mmLa macchina 3D AOI è dotata di una fotocamera ad alta risoluzione che cattura le immagini dei PCB,e queste immagini vengono poi analizzate dal software per rilevare i difettiIl software ha un'interfaccia utente intuitiva e facile da usare, rendendolo ideale per operatori di qualsiasi livello di abilità.
La macchina 3D AOI ha un design compatto con dimensioni di L 1300 x W 1300 x H 1500 mm, che la rende facile da inserire in qualsiasi spazio di lavoro.garantire che i produttori ottengano il miglior valore dell'investimentoLa macchina di ispezione 3D AOI è uno strumento essenziale per qualsiasi produttore di PCB o fornitore di servizi di assemblaggio elettronico che desideri garantire che i propri prodotti soddisfino i più alti standard di qualità.
| Modello di dispositivo | K3212 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Questa macchina 3D AOI è perfetta per l'ispezione dei PCB, progettata con un'interfaccia utente intuitiva, allineamento automatico e una fotocamera digitale 3D.fornisce risultati di ispezione accurati e affidabili con una risoluzione di 10 μmCome uno dei principali produttori di attrezzature aoi, questa macchina è anche costruita per durare, con un peso di 800 kg.
La macchina Mento-01 3D AOI è dotata di illuminazione a LED RGB e di una fotocamera digitale 3D che aiuta a fornire un'ispezione di alta qualità dei PCB.L'area di ispezione di questa macchina è fino a 510 X 510 mm e può ispezionare PCB con uno spessore di.5 - 5 mm. La velocità di ispezione della macchina AOI 3D Mento-01 è fino a 80 cm2/s.
Questo prodotto ha diverse applicazioni nell'industria elettronica. La macchina Mento-01 3D AOI può essere utilizzata per ispezionare PCB in vari scenari e occasioni.È ideale per ispezionare PCB per i difettiQuesta macchina garantisce che i PCB non presentino difetti prima di essere utilizzati nei prodotti elettronici.
La macchina AOI 3D Mento-01 è un elemento essenziale delle apparecchiature AOI per PCB per i produttori di elettronica.Aiuta a migliorare l'efficienza del processo di ispezione e a ridurre il rischio di errore umanoQuesta macchina può essere utilizzata in diversi settori, tra cui l'automotive, l'aerospaziale e i dispositivi medici. È anche adatta per ispezionare PCB in ambienti di produzione ad alto volume.
In conclusione, la macchina di ispezione 3D AOI Mento-01 è un prodotto di alta qualità che fornisce un'ispezione accurata e precisa dei PCB.È un'apparecchiatura essenziale per i produttori di elettronica che vogliono assicurarsi che i loro PCB siano privi di difettiQuesto prodotto è disponibile a un prezzo ragionevole e il tempo di consegna è veloce.La macchina AOI 3D Mento-01 è un investimento prezioso per qualsiasi produttore di elettronica che voglia migliorare il proprio processo di ispezione.
I nostri servizi di personalizzazione dei prodotti garantiscono che la macchina soddisfi le vostre esigenze specifiche.Consegniamo in una settimana.La nostra capacità di approvvigionamento è fino a 1000 macchine al mese, quindi possiamo soddisfare i vostri ordini di massa.
Il Mento-01 pesa 800 kg e ha una dimensione di L 1300 X W 1300 X H 1500 mm.è la scelta perfetta per le apparecchiature AOI PCB.
Contattateci oggi per saperne di più sui nostri servizi di personalizzazione del prodotto per il Mento-01 e su come può soddisfare le vostre esigenze per le apparecchiature di ispezione AOI PCB.
La macchina 3D AOI comprende il seguente supporto tecnico e servizi:
Imballaggio del prodotto per la macchina AOI 3D:
La macchina 3D AOI sarà confezionata in modo sicuro in una cassa di legno per proteggerla durante la spedizione.La macchina verrà smontata e confezionata in singole sezioni per facilitare la manipolazione e il trasportoOgni sezione sarà etichettata con istruzioni chiare per il riassemblaggio.
Spedizione:
La macchina 3D AOI verrà spedita tramite una compagnia di spedizione affidabile per garantire una consegna tempestiva e sicura.Il cliente riceverà un numero di tracciamento per monitorare l'andamento della spedizioneIl tempo di consegna stimato sarà comunicato al cliente prima della spedizione della spedizione.
Q1: Qual è il marchio della macchina 3D AOI?
R1: Il marchio della macchina AOI 3D è Mento.
D2: Qual è il numero di modello della macchina AOI 3D?
R2: Il numero di modello della macchina AOI 3D è Mento-01.
D3: Dove viene prodotta la macchina AOI 3D?
R3: La macchina 3D AOI è prodotta in Cina, a Dongguan.
D4: La macchina 3D AOI è dotata di certificazioni?
R4: Sì, la macchina 3D AOI è dotata di certificazioni ISO9001/ISO14001.
Q5: Qual è la quantità minima di ordine per la macchina 3D AOI?
A5: Il quantitativo minimo di ordine per la macchina AOI 3D è 1.
D6: Il prezzo della macchina 3D AOI è negoziabile?
R6: Sì, il prezzo della macchina 3D AOI è negoziabile.
Q7: Quanto tempo ci vorrà per ricevere la macchina 3D AOI una volta effettuato un ordine?
R7: Ci vorrà una settimana per consegnare la macchina 3D AOI una volta effettuato l'ordine.
D8: Quali sono i termini di pagamento per la macchina 3D AOI?
R8: Le condizioni di pagamento per la macchina 3D AOI sono disponibili online.
Q9: Qual è la capacità di approvvigionamento della macchina AOI 3D?
R9: La capacità di approvvigionamento della macchina 3D AOI è di 1000 al mese.
