Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: K3412
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: W1000mmxD1380mmxH1600mm ((senza piede 100±20mm)
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Risoluzione: |
10 μm |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
tipo di fotocamera: |
Fotocamera digitale 3D |
Area di ispezione: |
Fino a 510 x 510 mm |
Metodo di ispezione: |
Ispezione 3D |
Software: |
Interfaccia utente intuitiva |
Metodo di allineamento: |
Allineamento automatico |
Sistema operativo: |
Windows 10 |
Risoluzione: |
10 μm |
Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
tipo di fotocamera: |
Fotocamera digitale 3D |
Area di ispezione: |
Fino a 510 x 510 mm |
Metodo di ispezione: |
Ispezione 3D |
Software: |
Interfaccia utente intuitiva |
Metodo di allineamento: |
Allineamento automatico |
Sistema operativo: |
Windows 10 |
Funzioni di AOI online
1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
5Piattaforma di fusione integrata ad alta stabilità
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati

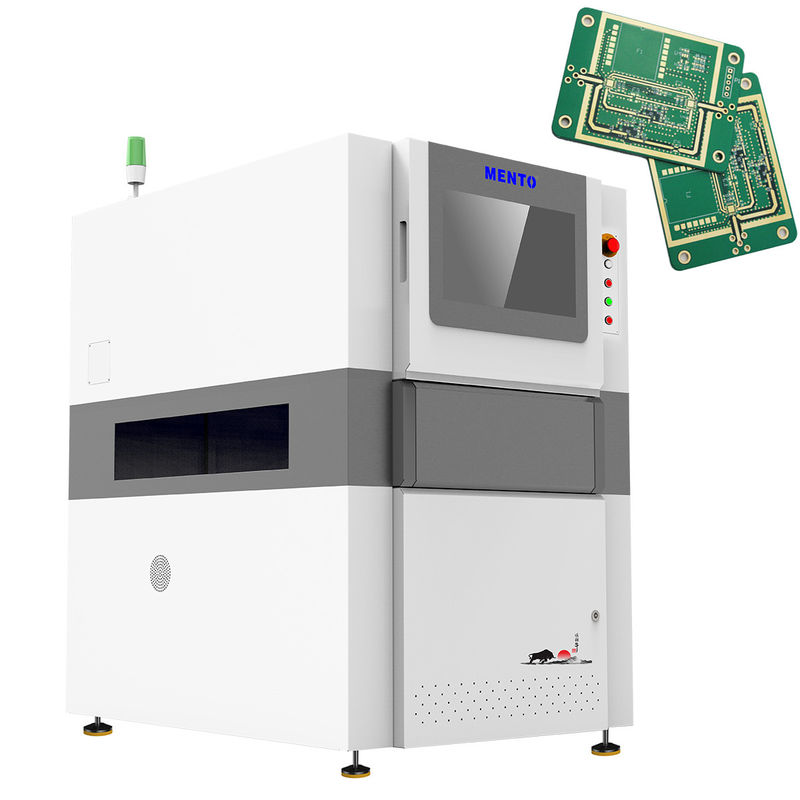

La macchina di ispezione 3D AOI è un'attrezzatura potente e robusta per l'ispezione AOI PCB che utilizza una tecnologia di ispezione 3D avanzata per esaminare a fondo i PCB per individuare difetti e irregolarità.con una risoluzione di 10 μm, la nostra fotocamera digitale 3D può catturare anche i più piccoli dettagli e fornire risultati di ispezione altamente accurati e affidabili.
La nostra macchina di ispezione AOI 3D dispone di illuminazione LED RGB che fornisce un'illuminazione uniforme, creando un'immagine chiara e dettagliata del PCB sotto ispezione.Il metodo di ispezione 3D impiegato dalla nostra macchina assicura che ogni aspetto del PCB sia esaminato a fondo, comprese le aree complesse e difficili da raggiungere che possono essere trascurate dai metodi di ispezione 2D tradizionali.
La macchina di ispezione 3D AOI è un equipaggiamento robusto e affidabile, costruito per durare.è progettato per resistere ai rigori dell'uso industriale e fornire risultati costanti e precisi ogni voltaInoltre, la nostra macchina è dotata di algoritmi e software avanzati che permettono di rilevare e segnalare i difetti con elevata precisione e velocità,garantire che la linea di produzione funzioni senza intoppi ed in modo efficiente.
In conclusione, se siete alla ricerca di un sistema di ispezione PCB di alta qualità e affidabile, la nostra macchina di ispezione 3D AOI è la scelta perfetta.Illuminazione a LED RGBQuesta macchina è progettata per offrire prestazioni e precisione eccezionali, aiutando a garantire la qualità e l'affidabilità dei vostri PCB.
| Modello di dispositivo | K3412 | |
| Capacità di rilevamento | Elementi di rilevamento | Pochi pezzi, pezzi sbagliati, inverso, spostato, falsa saldatura, falsa saldatura, più stagno, meno stagno, stagno continuo, lapide, rovesciato, gambe deformate, danneggiate, pezzi multipli, graffi,materia estranea |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | 12MP high speed color industrial camera |
| Fonte di luce | 4 DLP light source (raster phase shift technology) and red, green and blue (RGB) light source (sorgente luminosa a rastere) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 20 mm/40 mm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1000xD1380xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
Con allineamento automatico, una fotocamera digitale 3D e un'alta velocità di ispezione fino a 80 cm2/s,può coprire un'area di controllo fino a 510 x 510 mmInoltre, ha un peso di 800 kg.
| Parametro | Valore |
|---|---|
| Prodotto | Macchina 3D AOI |
| Dimensione | W1000mmxD1380mmxH1600mm |
| Risoluzione | 10 μm |
| Metodo di ispezione | Ispezione 3D |
| Illuminazione | LED RGB |
| Tipi di ispezione | Articolo di saldatura, componente, difetto |
| Software | Interfaccia utente intuitiva |
| Metodo di allineamento | Allineamento automatico |
| Peso | 800 kg |
| Sistema operativo | Windows 10 |
| Fornitore di energia | AC 220V, 50/60Hz |
Il Mento-01 è dotato di una tecnologia avanzata di ispezione 3D che garantisce un'elevata precisione e affidabilità nel rilevamento e nell'analisi di vari tipi di difetti sui PCB.La velocità di controllo della macchina può raggiungere fino a 80 cm2/sL'area di controllo può coprire fino a 510 x 510 mm, offrendo una vasta gamma di possibilità di controllo.
Grazie al suo design compatto, la Mento-01 può essere facilmente integrata in qualsiasi linea di produzione.rendendolo adatto a piccoli e medi impianti di produzioneIl Mento-01 è inoltre certificato con ISO9001/ISO14001, garantendo elevati standard di qualità e gestione ambientale.
La Mento-01 è una soluzione ideale per i produttori di PCB che richiedono macchine di ispezione ad alta velocità, alta precisione e affidabilità.
Il Mento-01 è disponibile ad un prezzo negoziabile, con una quantità minima di ordine di 1. Il tempo di consegna è di solo 1 settimana, e le condizioni di pagamento sono flessibili, compresi i pagamenti online.La macchina ha una capacità di approvvigionamento di 1000/mese, che la rende una soluzione affidabile ed efficiente per ambienti di produzione ad alto volume.
In conclusione, la Mento-01 è una macchina di ispezione 3D AOI di punta prodotta da uno dei principali produttori di attrezzature aoi in Cina.La tecnologia avanzata di ispezione della macchina, l'ispezione ad alta velocità e l'ampia area di ispezione ne fanno una soluzione ideale per vari tipi di ispezione.il Mento-01 è una soluzione affidabile ed efficiente per i produttori di PCB in tutto il mondo.
Il supporto tecnico e i servizi del prodotto 3D AOI Machine includono:
- Assistenza all'installazione iniziale e all'installazione
- formazione sull'uso e la manutenzione delle macchine
- Risoluzione dei problemi tecnici
- Aggiornamenti e aggiornamenti regolari del software
- Servizi di taratura e di prova per garantire prestazioni accurate
- Ricambi e riparazioni a seconda delle necessità
- Documentazione tecnica e manuali di riferimento
Imballaggio del prodotto:
La macchina 3D AOI verrà imballata in modo sicuro in una cassa di legno per garantire la sua protezione durante il trasporto.All'interno della cassa, la macchina sarà saldamente fissata con un rivestimento di schiuma per evitare danni durante il trasporto.
Spedizione:
La macchina 3D AOI sarà spedita tramite un servizio di trasporto merci affidabile ed accelerato per garantire la consegna tempestiva.Il costo della spedizione sarà incluso nel prezzo di acquisto e al cliente verrà fornito un numero di tracciamento per monitorare lo stato della spedizioneIl tempo di consegna dipenderà dalla destinazione e dal modo di trasporto scelto dal cliente.
D: Qual è il marchio della macchina AOI 3D?
R: Il marchio è Mento.
D: Qual è il numero di modello della macchina AOI 3D?
R: Il numero di modello è Mento-01.
D: Dove viene fabbricata la macchina 3D AOI?
R: La macchina AOI 3D è prodotta in Cina a Dongguan.
D: Quali certificazioni ha la macchina 3D AOI?
R: La macchina 3D AOI è certificata ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per la macchina AOI 3D?
R: Il quantitativo minimo di ordinazione è 1.
D: Qual è il prezzo della macchina AOI 3D?
R: Il prezzo è negoziabile.
D: Qual è il tempo di consegna per la macchina AOI 3D?
R: Il tempo di consegna è di 3 settimane.
D: Quali sono i termini di pagamento per la macchina 3D AOI?
R: Le condizioni di pagamento sono in linea.
D: Qual è la capacità di approvvigionamento per la macchina AOI 3D?
R: La capacità di approvvigionamento è di 1000 al mese.
