1. Prestazioni ad alto costo
2. Standard 5 milioni di esposizione globale fotocamera a colori industriale
3La prima azienda in Cina ad utilizzare lenti telecentriche di grande diametro (che possono essere mirate ai prodotti)
4Sistema ottico sviluppato in modo indipendente (cosistenza della sorgente luminosa)
Scopo di applicazione: ispezione delle giunzioni di saldatura e dei dispositivi montati
Descrizione del prodotto:

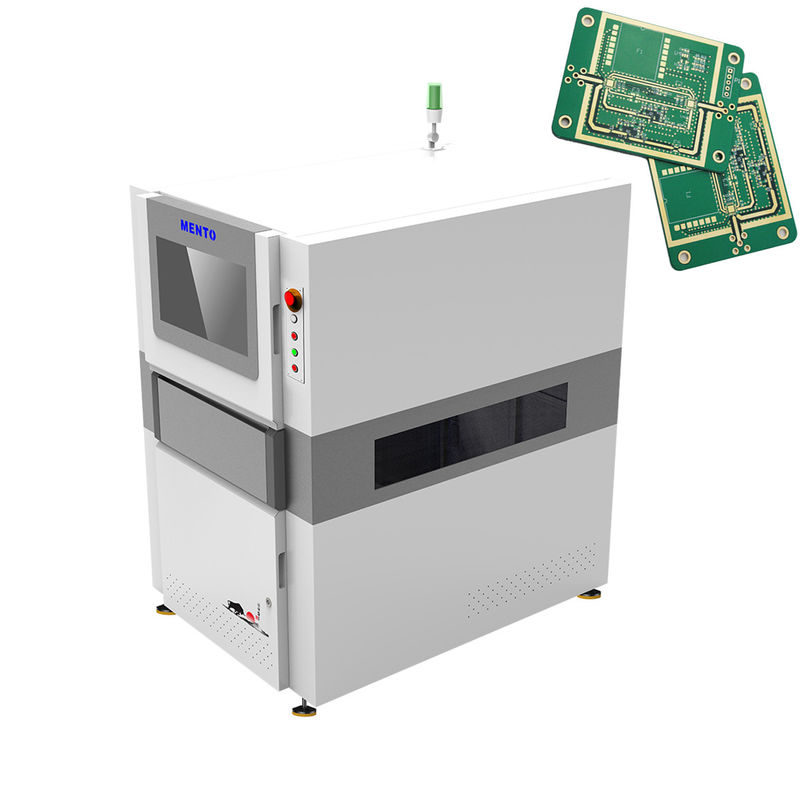

La macchina di ispezione 3D AOI è una soluzione completa per i produttori che richiedono un'ispezione affidabile e di alta qualità dei loro PCB.,La macchina è progettata per la velocità, con una velocità di ispezione impressionante fino a 80 cm2/s.Ciò significa che i produttori possono elaborare un gran numero di PCB rapidamente ed efficacemente.
| Modello di dispositivo |
K3412 |
| Capacità di rilevamento |
Elementi di rilevamento |
|
| Metodo di scansione |
Stop&Go |
| Sistema ottico |
Fotocamera |
12MP high speed color industrial camera |
| Fonte di luce |
4 DLP light source (raster phase shift technology) and red, green and blue (RGB) light source (sorgente luminosa a rastere) |
| Risoluzione |
10μm e 15um (facoltativo) |
| Ripetibilità in volume |
< 1% (blocco di verifica standard, 3Sigma) |
| Valore massimo di compensazione per la piegatura della piastra |
± 3 mm |
| Capacità di rilevamento GRR |
< 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) |
| Altezza massima di rilevamento |
20 mm/40 mm |
| Soluzione del problema delle ombre |
Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D |
| Metodo di compensazione in tempo reale della piegatura della piastra |
Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) |
| Schermo di prova |
Colore (immagini 3D e 2D visualizzate insieme) |
| Attrezzature di guida |
Servomotore+Guida alla vite |
| Velocità di movimento |
800 mm/s |
| Dimensione minima misurabile del prodotto |
50 mmx50 mm |
| Dimensioni massime misurabili del prodotto |
400 mm x 500 mm |
| Spessore del PCB |
0.5~6 mm |
| Regolazione della larghezza del binario |
Regolazione automatica della larghezza, regolazione manuale della larghezza |
| Convoglio/fissazione di schede di circuito |
Fissazione del nastro trasportatore/clamp pneumatico |
| Direzione di trasporto |
Da sinistra a destra, da destra a sinistra. |
| Altezza orbitale |
900 ± 20 mm |
| Configurazione del computer |
Mainframe |
CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor |
22"LED |
| Sistema operativo |
Ubuntu |
| Parametri |
Dimensione complessiva |
W1000xD1380xH1600mm (esclusa la luce di allarme) |
| Peso |
1100 kg |
| Fonte di alimentazione |
AC220V/50~60Hz/2000W |
| Pressione dell'aria |
0.5Mpa |
| Requisiti ambientali |
Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) |
| Comunicazione delle apparecchiature a monte e a valle |
Interfaccia SMEMA standard |
Caratteristiche:
- Nome del prodotto: Macchina 3D AOI
- Metodo di ispezione: ispezione 3D
- Fornitore di alimentazione: AC 220V, 50/60Hz
- Metodo di allineamento: allineamento automatico
- Tipo di fotocamera: fotocamera digitale 3D
- Risoluzione: 10 μm
Questa macchina 3D AOI è un prodotto all'avanguardia prodotto dai principali produttori di apparecchiature AOI.È dotato di una fotocamera digitale 3D ad alta risoluzione e di una funzione di allineamento automatico che garantisce risultati di ispezione accurati.
Parametri tecnici:
| Velocità di ispezione: |
Fino a 80 cm2/s |
| Metodo di controllo: |
Ispezione 3D |
| Software: |
Interfaccia utente intuitiva |
| Fornitore di alimentazione: |
AC 220V, 50/60Hz |
| Tipi di ispezione: |
Articolo di saldatura, componente, difetto |
| Tipo di fotocamera: |
Fotocamera digitale 3D |
| Metodo di allineamento: |
Allineamento automatico |
| Dimensione: |
L 1300 X W 1300 X H 1500 mm |
| Peso: |
800 kg |
| Risoluzione: |
10 μm |
Applicazioni:
La macchina Mento-01 3D AOI è stata certificata ISO9001/ISO14001, garantendo la sua qualità e prestazioni.è un'opzione conveniente per le piccole e grandi impreseIl tempo di consegna di questo prodotto è di solo 1 settimana e il pagamento può essere effettuato online.
Una delle caratteristiche chiave di Mento-01 è la sua interfaccia utente intuitiva, che lo rende facile da usare sia per gli operatori esperti che per i principianti.Questo prodotto è dotato di una potente area di controllo fino a 510 x 510 mm, rendendolo perfetto per grandi PCB.
La macchina AOI 3D Mento-01 è ideale per una vasta gamma di applicazioni e scenari.Può anche essere utilizzato dai produttori di apparecchiature aoi per garantire la produzione di PCB di alta qualità.
Con i suoi potenti tipi di ispezione, tra cui giunto di saldatura, componente e difetto, Mento-01 è un prodotto versatile in grado di gestire una vasta gamma di compiti di ispezione.rendendolo un prodotto veloce ed efficiente che può aiutare a ridurre il tempo di produzione.
Nel complesso, la macchina AOI 3D Mento-01 è una scelta eccellente per le aziende che cercano una soluzione affidabile ed efficiente per le loro esigenze di ispezione dei PCB.Le sue prestazioni di alta qualità e i suoi prezzi competitivi lo rendono un ottimo investimento che può essere di beneficio alle imprese di tutte le dimensioniCon una capacità di fornitura di 1000 al mese, questo prodotto è prontamente disponibile per soddisfare le vostre esigenze.
Supporto e servizi:
Il supporto tecnico e i servizi del prodotto 3D AOI Machine includono:
- Assistenza all'installazione e all'installazione
- Formazione sull'uso e la manutenzione delle macchine
- Supporto telefonico e via e-mail per la risoluzione dei problemi e problemi tecnici
- Supporto per l'accesso remoto agli aggiornamenti e alle diagnostiche del software
- Servizi di riparazione e manutenzione in loco
- Piani facoltativi di manutenzione preventiva
Imballaggio e trasporto:
Imballaggio del prodotto:
- La macchina 3D AOI sarà confezionata in una robusta scatola di cartone.
- La macchina sarà fissata in posizione con un rivestimento di schiuma per evitare danni durante la spedizione.
- Tutti i cavi e gli accessori necessari saranno inclusi nella confezione.
- Il pacchetto contiene anche un manuale di istruzioni per una facile installazione e utilizzazione.
Spedizione:
- Il pacco verrà spedito tramite un servizio di corriere affidabile.
- La spedizione sarà rapida ed efficiente per garantire che il prodotto arrivi in tempo utile.
- Un numero di tracciamento verrà fornito in modo che il cliente possa tenere traccia dello stato di avanzamento della spedizione.
- Le tariffe di spedizione possono essere applicate e saranno calcolate in base alla destinazione e al metodo di spedizione scelti dal cliente.
FAQ:
Domande frequenti su Mento-01 3D AOI Machine:
D: Qual è l'origine di Mento-01 3D AOI Machine?
R: La macchina AOI 3D Mento-01 è prodotta in Cina, nello specifico a Dongguan.
D: Quali sono le certificazioni che Mento-01 3D AOI Machine ha?
R: La macchina AOI 3D Mento-01 ha la certificazione ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per la macchina AOI 3D Mento-01?
R: Il numero minimo di ordini per la macchina AOI 3D Mento-01 è 1.
D: Qual è il tempo di consegna per la macchina AOI 3D Mento-01?
R: Il tempo di consegna per la macchina AOI 3D Mento-01 è di 3 settimane.
D: Qual è la capacità di approvvigionamento della macchina AOI 3D Mento-01?
R: La capacità di approvvigionamento della macchina AOI 3D Mento-01 è di 1000 al mese.
D: Quali sono i termini di pagamento per la macchina AOI 3D Mento-01?
R: Le condizioni di pagamento per la macchina AOI 3D Mento-01 sono disponibili e negoziabili.
