Dettagli del prodotto
Luogo di origine: La Cina dongguan
Marca: Mento
Certificazione: ISO9001/ISO14001
Numero di modello: k3205
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Tempi di consegna: 3 settimane
Termini di pagamento: in linea, L/C, T/T
Capacità di alimentazione: 1000/Mese
Fornitore di energia: |
AC 220V, 50/60Hz |
Dimensione: |
L 1300 X W 1300 X H 1500 mm |
tipo di fotocamera: |
Fotocamera digitale 3D |
Peso: |
1100 kg |
Area di ispezione: |
Fino a 510 x 510 mm |
Risoluzione: |
10 μm |
Metodo di allineamento: |
Allineamento automatico |
Spessore del PCB: |
0.5 - 5 mm |
Fornitore di energia: |
AC 220V, 50/60Hz |
Dimensione: |
L 1300 X W 1300 X H 1500 mm |
tipo di fotocamera: |
Fotocamera digitale 3D |
Peso: |
1100 kg |
Area di ispezione: |
Fino a 510 x 510 mm |
Risoluzione: |
10 μm |
Metodo di allineamento: |
Allineamento automatico |
Spessore del PCB: |
0.5 - 5 mm |

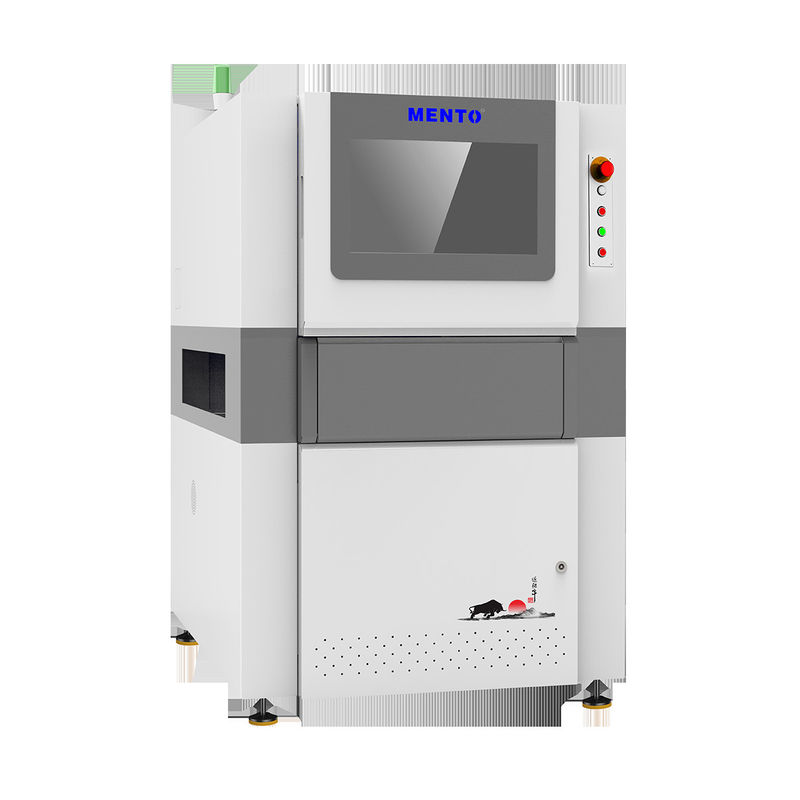

Una delle caratteristiche più notevoli di questa macchina 3D AOI è il suo metodo di allineamento automatico. Ciò significa che la macchina può adattarsi automaticamente a diverse dimensioni e forme di PCB,garantire un processo di ispezione senza soluzione di continuitàQuesta funzione consente inoltre alla macchina di ispezionare più PCB contemporaneamente, aumentando ulteriormente la sua efficienza.
Un altro grande aspetto di questa macchina 3D AOI è il suo metodo di ispezione.fornendo un'analisi completa della condizione del consiglioQuesto consente agli utenti di rilevare eventuali difetti o imperfezioni che possono influenzare le prestazioni del PCB.
In termini di dimensioni, la macchina 3D AOI misura L 1300 X W 1300 X H 1500 mm, rendendola un'apparecchiatura compatta e che risparmia spazio.Ciò consente di integrare la macchina in diverse linee di produzione senza occupare troppo spazio.
La macchina 3D AOI è anche progettata per fornire prestazioni stabili e affidabili.garantire che la macchina possa funzionare senza intoppi anche in ambienti difficili.
Nel complesso, la macchina 3D AOI è una scelta eccellente per le aziende che richiedono un'ispezione di alta precisione e affidabilità dei loro PCB.e il design compatto lo rendono un'attrezzatura PCB AOI ideale per varie linee di produzione.
| Modello di dispositivo | K3205 | |
| Capacità di rilevamento | Elementi di rilevamento | Mancata stampa, sovrasodatura, insufficiente saldatura, saldatura a ponte, saldatura a coda, anomalia di forma, offset |
| Metodo di scansione | Stop&Go | |
| Sistema ottico | Fotocamera | Fotocamera industriale a colori ad alta velocità da 5MP |
| Fonte di luce | Fonte luminosa doppia DLP (tecnologia di spostamento di fase raster) e fonte luminosa rossa, verde e blu (RGB) | |
| Risoluzione | 10μm e 15um (facoltativo) | |
| Performance di rilevamento | Accuratezza dell'altezza (modulo di taratura) | 1 μm (con blocco di taratura standard) |
| Ripetibilità in volume | < 1% (blocco di verifica standard, 3Sigma) | |
| Valore massimo di compensazione per la piegatura della piastra | ± 3 mm | |
| Capacità di rilevamento GRR | < 10% a 6o ((+ 50% di tolleranza, risoluzione di 5 μm) | |
| Altezza massima di rilevamento | 500 μm | |
| Soluzione del problema delle ombre | Tecnologia di spostamento di fase e sistema bidirezionale di luce strutturata 3D | |
| Metodo di compensazione in tempo reale della piegatura della piastra | Compensazione della curvatura della piastra (Z-Tracking+Pad Referencing) | |
| Schermo di prova | Colore (immagini 3D e 2D visualizzate insieme) | |
| Attrezzature di guida | Servomotore+Guida alla vite | |
| Velocità di movimento | 800 mm/s | |
| Dimensione minima misurabile del prodotto | 50 mmx50 mm | |
| Dimensioni massime misurabili del prodotto | 400 mm x 500 mm | |
| Spessore del PCB | 0.5~6 mm | |
| Regolazione della larghezza del binario | Regolazione automatica della larghezza, regolazione manuale della larghezza | |
| Convoglio/fissazione di schede di circuito | Fissazione del nastro trasportatore/clamp pneumatico | |
| Direzione di trasporto | Da sinistra a destra, da destra a sinistra. | |
| Altezza orbitale | 900 ± 20 mm | |
| Configurazione del computer | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parametri | Dimensione complessiva | W1350xD1000xH1600mm (esclusa la luce di allarme) |
| Peso | 1100 kg | |
| Fonte di alimentazione | AC220V/50~60Hz/2000W | |
| Pressione dell'aria | 0.5Mpa | |
| Formati di input supportati dal software | Supporto per il formato Gerber (274X), ODB++ | |
| Strumenti di gestione statistica |
Istogramma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Rapporti giornalieri/settimanali/mensili, SPC in tempo reale e Multiple Display |
|
| Requisiti ambientali | Temperatura: 5~40°C, umidità relativa: 25%~80% (senza gelo) | |
| Comunicazione delle apparecchiature a monte e a valle | Interfaccia SMEMA standard | |
La macchina 3D AOI è un'attrezzatura di ispezione PCB all'avanguardia progettata per aiutare i produttori a garantire la qualità dei loro prodotti.questa apparecchiatura AOI è in grado di rilevare anche i più piccoli difetti su un PCBIl suo sistema di allineamento automatico rende il processo di ispezione più rapido e preciso, mentre la sua elevata risoluzione di 10 μm garantisce che nessun difetto passi inosservato.Come uno dei principali produttori di attrezzature aoi, siamo orgogliosi di fornire ai nostri clienti attrezzature di ispezione AOI PCB di alta qualità, affidabili ed economiche.
| Velocità di ispezione | Fino a 80 cm2/s |
| Zona di ispezione | Fino a 510 x 510 mm |
| Illuminazione | LED RGB |
| Software | Interfaccia utente intuitiva |
| Peso | 800 kg |
| Risoluzione | 10 μm |
| Metodo di ispezione | Ispezione 3D |
| Tipo di fotocamera | Fotocamera digitale 3D |
| Metodo di allineamento | Allineamento automatico |
| Tipi di ispezione | Articolo di saldatura, componente, difetto |
La macchina AOI 3D Mento-01 è adatta a varie applicazioni, tra cui la produzione di PCB, l'assemblaggio di PCB e il controllo della qualità.Questo prodotto è ideale per le aziende che desiderano migliorare l'efficienza della produzione e ridurre gli erroriLa macchina può ispezionare PCB con uno spessore di 0,5 - 5 mm, rendendola versatile per vari settori.
Il software di interfaccia utente intuitivo della macchina Mento-01 3D AOI rende facile da usare.rendendolo un prodotto ideale sia per i professionisti esperti che per i nuovi arrivati nel settoreIl prodotto è stato certificato con ISO9001 e ISO14001, garantendo che soddisfi gli standard internazionali di qualità e ambientali.
La macchina AOI 3D Mento-01 ha un numero minimo di ordini di 1, e il prezzo è negoziabile, rendendola un'opzione conveniente per aziende di tutte le dimensioni.e le condizioni di pagamento sono disponibili onlineLa capacità di approvvigionamento della macchina AOI 3D Mento-01 è di 1000 al mese, rendendola prontamente disponibile per le aziende con una produzione di grandi volumi.
In conclusione, la macchina AOI 3D Mento-01 è un prodotto affidabile ed efficiente in grado di migliorare la qualità di produzione dei PCB.e la sua interfaccia utente intuitiva lo rende facile da usareCon le sue certificazioni e il prezzo accessibile, la macchina AOI 3D Mento-01 è un investimento eccellente per le aziende che cercano di migliorare la loro efficienza produttiva.
La nostra macchina di ispezione 3D AOI ha una capacità di alimentazione di 1000/mese ed è dotata di un software di interfaccia utente intuitivo.Fornitore di alimentazione a 50/60 Hz e ha una dimensione di L 1300 X W 1300 X H 1500 mmÈ adatto per PCB con spessore da 0,5 a 5 mm e ha una risoluzione di 10 μm.
I nostri servizi di personalizzazione dei prodotti soddisfano le vostre esigenze specifiche e garantiscono di ottenere il massimo dalle nostre apparecchiature AOI PCB.Contattaci oggi per saperne di più sulla nostra macchina di ispezione 3D AOI e su come può beneficiare la tua attività.
Il prodotto 3D AOI Machine viene fornito con una gamma di supporto tecnico e servizi per garantire la massima prestazione ed efficienza.
Siamo impegnati a fornire ai nostri clienti un supporto e un servizio eccezionali per aiutarli a ottenere il massimo dalla loro macchina 3D AOI.
Imballaggio del prodotto:
Il prodotto 3D AOI Machine sarà accuratamente confezionato per garantire una consegna sicura.
Spedizione:
La spedizione sarà gestita da un servizio di corriere affidabile. Il tempo di consegna stimato dipenderà dalla destinazione, ma ci sforziamo di consegnare tutti gli ordini il più rapidamente possibile.I clienti riceveranno un'e-mail di conferma di spedizione con le informazioni di tracciamento una volta che l'ordine è stato spedito.
D: Qual è il marchio di questo prodotto 3D AOI Machine?
R: Il marchio di questo prodotto 3D AOI Machine è Mento.
D: Qual è il numero di modello di questo prodotto 3D AOI Machine?
R: Il numero di modello di questo prodotto 3D AOI Machine è Mento-01.
D: Dove viene prodotto questo prodotto 3D AOI Machine?
R: Questo prodotto 3D AOI Machine è prodotto a Dongguan, in Cina.
D: Quali certificazioni ha questo prodotto 3D AOI Machine?
R: Questo prodotto 3D AOI Machine ha la certificazione ISO9001/ISO14001.
D: Qual è la quantità minima di ordine per questo prodotto 3D AOI Machine?
R: Il quantitativo minimo di ordine per questo prodotto 3D AOI Machine è 1.
D: Il prezzo di questo prodotto 3D AOI Machine è negoziabile?
R: Sì, il prezzo di questo prodotto 3D AOI Machine è negoziabile.
D: Qual è il tempo di consegna per questo prodotto 3D AOI Machine?
R: Il tempo di consegna per questo prodotto 3D AOI Machine è di 1 settimana.
D: Quali sono i termini di pagamento per questo prodotto 3D AOI Machine?
R: Le condizioni di pagamento per questo prodotto 3D AOI Machine sono disponibili online.
D: Qual è la capacità di approvvigionamento di questo prodotto 3D AOI Machine?
R: La capacità di approvvigionamento di questo prodotto 3D AOI Machine è di 1000 al mese.
